一、户外10KV预装式（美式）箱变概述：

   YBM37系列预装式变电站(也叫美式变电站，以下简称美变)是将组合式变压器、高压受电部分的负荷开关和保护熔断器装置、低压受电部分的负荷开关和保护熔断器装置、低压配电部分的计量和开关等三者组合在一起的成套变配电装置，是吸收国外先进技术，结合国内实际情况研制开发的一种新型成套变配电设备。由于美变具有体积小、投资少、操作方便、安装快速、维护简单等特点，可分为变压器部分和控制柜部分，其中变压器部分为全密封结构，绝缘油可选用高燃点或普通油两种。控制柜部分又分为高压室和低压室，高压室安装有：高压电缆插头、避雷器、负荷开关操作柄、无励磁分解开关手柄、插入式熔断器、压力释放阀、温度计、压力计、油位计、注油塞、放油阀等，符合开关、无励磁分接开关、插入式熔断器等均与变压器芯一同浸在变压器油中，高压电缆与变压器的连接采用时肘形电缆接插件。低压侧可按抓哏空气断路器、电流互感器，以及电流总计量表、电流表和电压表，可根据用户需要配置输出回路及电容补偿装置。广泛应用运用于国内的配电系统中，特别在城乡电网建设与改造中被广泛应用于工业区、居民小区、商业中心以及高层建筑等各种场合。
本产品除满足各自元器件的有关标准外，还满足《GB/T17467-1998高压/低压预装式变电站》的有关规定，符合本产品技术条件。

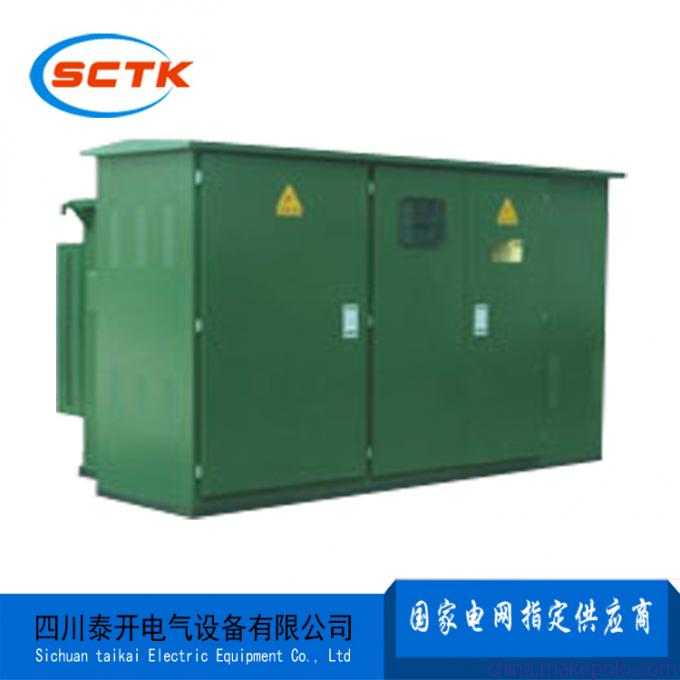

二、户外10KV预装式（美式）箱变各种外形图：

三、户外10KV预装式（美式）箱变主要特点：

◇本产品与"9"型变压器相比空载损耗降低30.12％，年运行费平均降低20.03％。噪音低，为环保型产品。
◇将变压器器身、高压负载开关(或高压负荷转换开关)、熔断器、无励磁分接开关等合部置于全密封的油箱内，
提高了空间利用率。其体积仅相当于同电压等级、同容量的组合式变电站(亦称欧变)的1/3左右，重量也大为减轻。
◇高、低压室隔离，采取联锁。当低压室门打开后才可开高压室门，高压端子全绝缘，安全性好。
◇采用两级熔断器(后备限流式熔断器、插入式熔断器)组合的全范围保护方式，安全可靠，操作灵活，熔丝更换方便。
◇油箱为全密封结构，油箱内的油与外界隔绝。无渗漏，免维护。
四、户外10KV预装式（美式）箱变型号及含义：

五、户外10KV预装式（美式）箱变技术参数：

1.海拔高度不超过1000m;
2.环境温度：-25℃-40℃;
3.相对湿度：日平均值不大于95%，月平均值不大于90%;
4.安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
