此款机器可适用于全自动火花塞印刷


































































    一、适用于火花塞印刷及圆型产品印刷，，

套印精度要求高的产品的印刷.

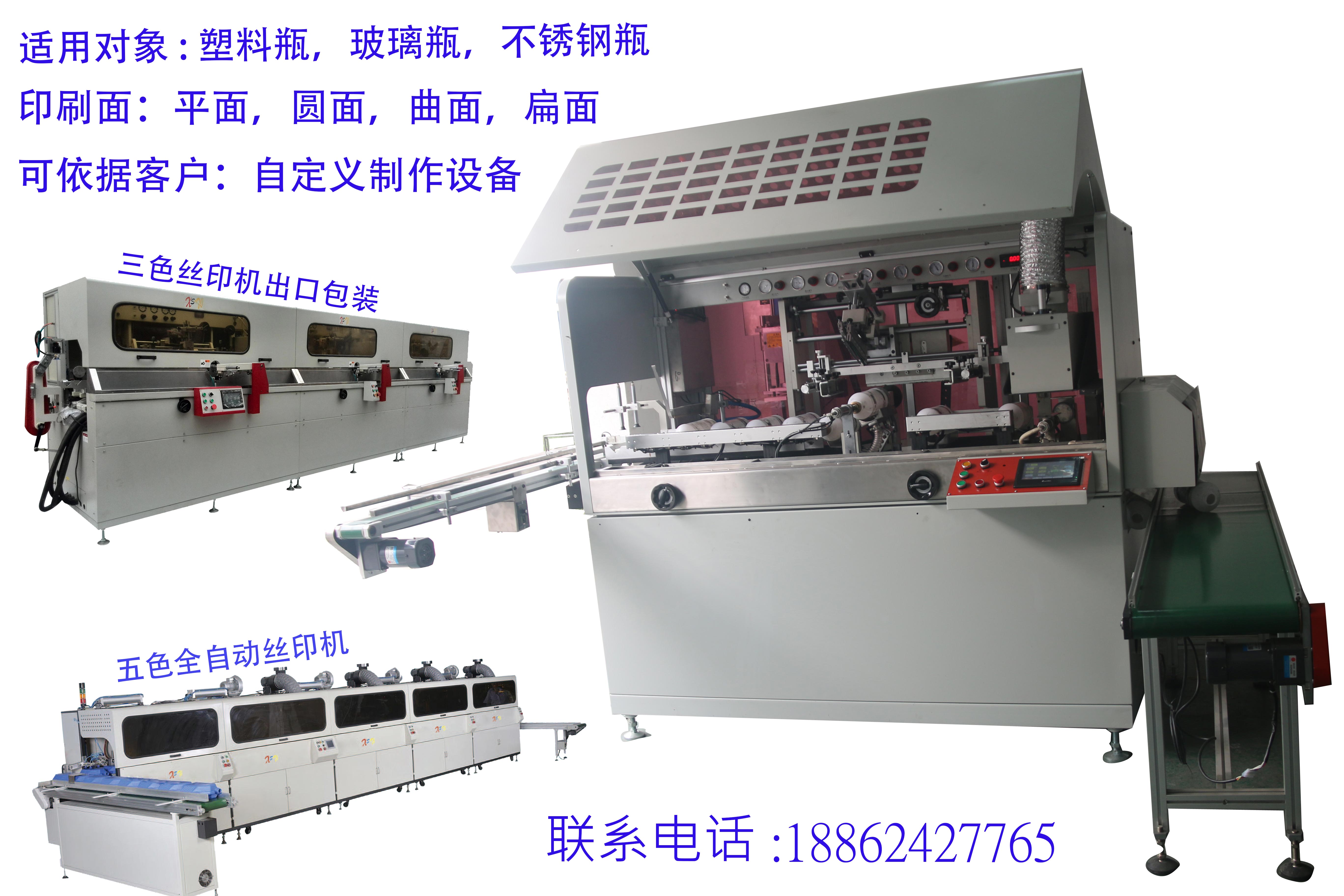

   二、部份印刷产品展示




















型号	TX-80ST		承印厚度	≤25mm
最大印刷面积	400*800mm		印刷压力	4.0～6.0 kfg/c㎡
平台尺寸	500*900mm		电压/功率	380V/50HZ /2.1KW
最大网框	700*1100mm		机器尺寸	1330*950*1580mm
最高印刷次数	900（PCS/H）		毛重	425(KG)





① 立式结构，垂直式升降采用变频电动式，印刷头左右动作采用伺服驱动。

② 松下PLC控制电路，印刷和网版升降采用独立驱动源。

③ 气动控制印刷刀架升降，光电眼控制行程，独立调校。

④ 设用手动/半自动/全自动三种模式，印刷间接时间数字控制。

⑤ 独立设计的机头升降装置，刮墨刀/回墨刀、网版装卸和网版清洗方便。

⑥ 双导柱左右网夹臂，同时安装版距调节装置，调整方便。







① 机器控制采用微电脑控制。

② 电气采用SMC配件、及MISUMI

③ 印刷采用台湾成邦齿轮减速马达，双变频印刷驱动。

④ 印刷刮刀，回墨刀采用亚德客气动元件控制。

⑤ 左右横刮采用台湾产HIWIN（上银）精密直线导轨。

⑥ 印刷台板采用吸气不锈钢和上海国营厂生产的吸气系统。












序号	配件品名	配件品牌	配件生产地	所在组件
1	齿轮减速马达	晟邦	台湾	印刷
2	导轨	上银	台湾	印刷
3	气缸	亚德客	台湾	印刷
4	减速机	台湾北机	台湾	洗网升降
5	交流接触器	中国正泰	中国	整机控制
7	继电器	欧姆龙	进口	整机控制
8	微电脑控制器	集普科技	台湾	整机控制
9	控制开关	台湾品牌	台湾	整机控制
10	接近开关	台湾阳明	台湾	整机控制
11	气源调压阀	SMC	日本	整机控制
12	电磁阀	SNC	日本	整机控制
13	气源接头	世安	台湾	整机控制
14	真空风泵	上海富力	中国	印刷平台
15	断路器	中国正泰/天正	中国	整机控制
16







①  上班前要清理机器上的杂物，将机器擦拭干净。对导轨、导柱、轴承等运动件要定期添

     加润滑油脂。

②  工件台是影响印刷质量的关键部件，防止硬物撞击，印刷时，不能把油墨。天那水等有

     机溶剂滴到工作台面上。

③  电控面板及按键要防止天那水、开油水等溶剂直接或间接接触而造成损坏。

④  机架油漆是保持机器不生锈，要防止天那水、开油水等溶剂直接或间接接触造成损伤。

⑤  要及时排出油雾组合器内的污水和污物。防止送入气动元件中，影响正常运作，并定期

     清洗杯体，在油雾组合器油杯内加入朋2润滑油。

⑥  调整限流阀时，必须先把迫紧螺母拧松后，才用手调节。机器上手柄螺丝是作定位之用，

     坚固定位后，无须过力拧紧。

⑦ 下班后，关掉电源/气源、并将丝网清洗干净，妥善保管.防尘/防压/防硬物刺穿。





序号	工具名称	规格	单位	数量	备注
1	电源线	标配	根	1
2	脚踏开关	标配	个	1
3	十字螺丝刀	标配	把	1
4	活动板手	标配	把	1
5	内六角板手	标配	套	1
6	工具箱	标配	个	1
7	使用说明书		本	1







① 产品报价：      此报价有效期为30天

② 付款方式:

③ 交货期：

④ 包装及运输方式：







① 所有出厂产品，我司可提供安装、调试、技术培训。

② 安装调试后，免费保修一年（易损件及人为损坏除外），终身提供维护。

③ 不定期进行走访维护、现场操作、技术培训。

④ 售后联系方式：董先生。

⑤ 售后服务内容：

▲ 设备出现故障，首先进行电话沟通，若无法解决问题，我司将尽快到达现场解决问题。

▲ 售后服务不仅包括设备维修维护，还包含工艺技术的潜心支援，我司技术人员可进行

    现场技术培训，提供全套丝网印刷工艺技术、信息及设备方案。

▲ 不定期有专业技术人员走访跟踪用户设备的使用情况。

▲ 丝网印刷设备及辅助设备的维修、维护等。

▲ 设计定制专用产品丝网印刷设备及辅助设备。
