一、  烟道技术原理：

泽楷牌住宅垂直集中排烟气道系统根据流体力学的原理和大风量低风压要求大截面的原则，在防火烟道保证耐火时间达到国家标准的同时，内部不设任何装置，将导向、调压、止逆、防火功能集中在导流止逆阀一体，并设置在防火烟道外部，最有效地利用了烟道的排放截面积，并且做到了烟道占地面积小、止逆效果好，同时解决了将某些功能设在排气道内部，造成今后难以维修保养的隐患。

二、  性能特点：

         防火烟道在吸油烟机开机工况60%时，系统平均排气量为555M³/H，在开机工况100%时，系统每户平均排烟量为360M³/H，且系统进风风压与各楼层排风量平稳，系统排气总量大，完全满足多层和高层每户抽油烟机排气量300～500M³/H的要求,实现提高和改善住宅楼空气质量的目的。

三、  结构特点：

1、本系统为单管结构的排气道，与其它排气道相比较，在获得相同排气量的同时，截面占地面积最小。

2、排气道上设置进气口的方向和高度不受限制，设计方便，有利于施工和安装，便于在住宅装修时止逆阀位置的变动。

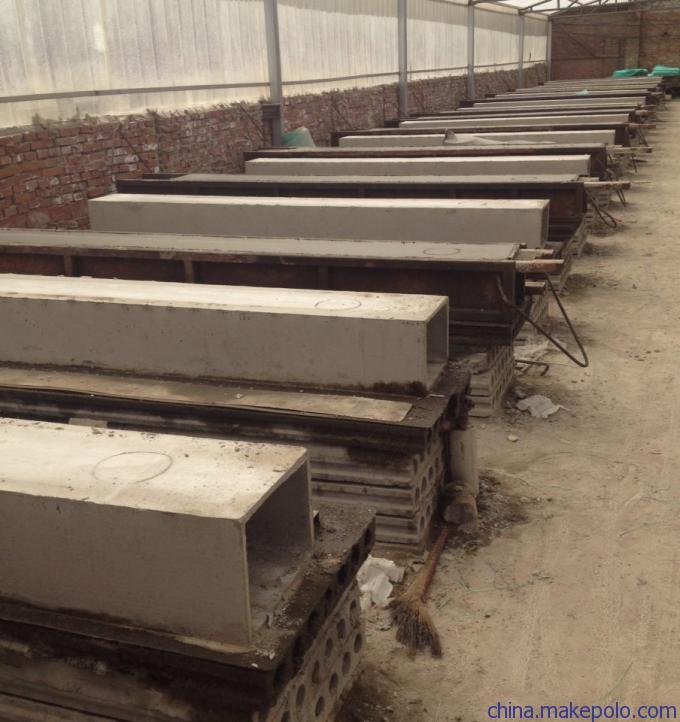

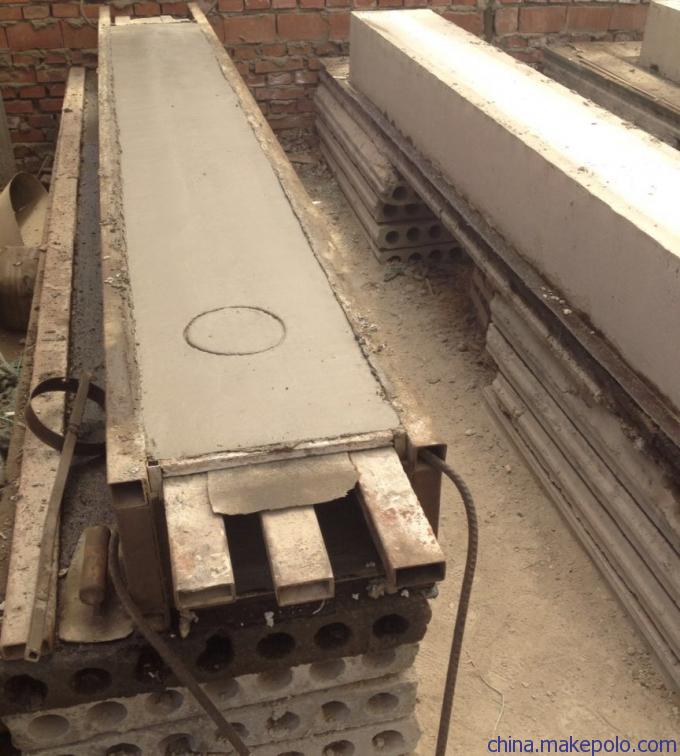

3、本排烟气道产品为纳米菱镁防火排烟气管道，即以高强纳米菱镁水泥为材料，以加强型复合构件为增加抗折材料，其轻质、高强、防火、防水、耐腐蚀、耐高温等特点更胜于同行其他厂家。生产所用材料均为国家规定A级防火材料，经科学配方复合加工而成！是新型的集绿色环保为一体的防火型住宅厨房与卫生间排烟气道产品。

四、  烟道安装说明：

1、烟道安装应在土建结构主体工程完毕之后,装饰工程及其它设备管道安装之前,厨房砌筑完毕后，墙面及天棚抹灰之前完成。防火,防窜烟,防倒灌功能部件必须和相应的排气道配套安装和使用.屋顶风帽应在屋面防水层及保温隔热层施工前,按照设计要求进行.

2、烟道安装前,住宅施工单位应按照设计要求,在每层楼板预留安装排气道孔洞,并保证各楼层预留孔洞尺寸和位置正确且上下垂直对中,否则需要进行修改,烟气道应自下而上逐层安装，首层安装时地面必须用1:2水泥砂浆找平,烟气道就位要对准中心线，复查无误后用小木橛固定，用C20细石混凝土在楼板与烟道的间隙支吊模，分两次将缝隙密封填实，以保证烟气道不漏气和渗水，并做好防水处理，同时在烟道外壁满挂网(增强材料),两边墙体搭接长200mm,检查合格后再进抹灰和饰面。

3、烟气道在分层楼板位置应加等边角钢承托，与楼板洞边预埋件连接支撑在楼地面基层上。在施工过程中,为防止杂物掉入排气道内,应在排气道开口部位采取封盖措施.

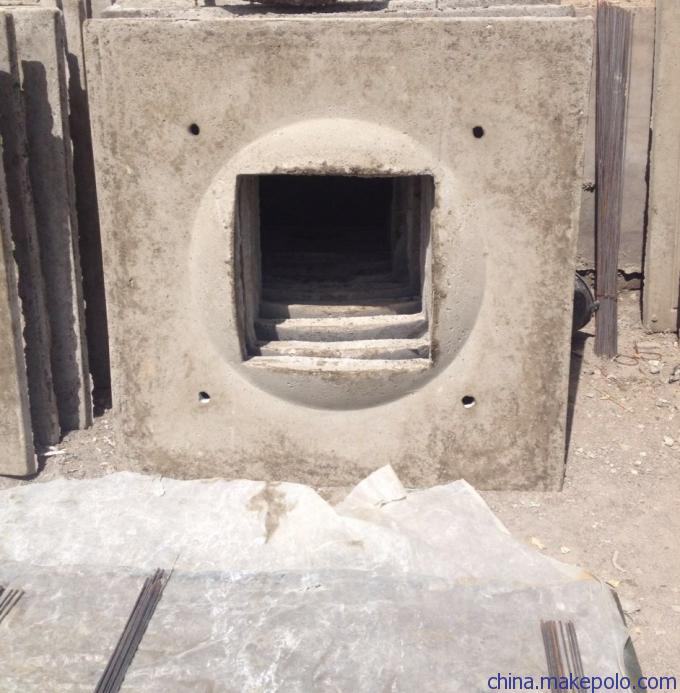

4、出屋面底座及风帽按设计单位做法施工,屋顶风帽的安装高度超过避雷带时,必须与避雷带连接。

五、  烟道运输说明：

运输排气道管体制品时，应使其固定，防止碰撞，装卸时严禁用手抬单板面，防止板面受重力破坏，正确方法为用双手托住管体下方，小心轻放。包装好的管道可采用叉车作业，管道下面两头垫木方，叉车卸货要小心轻放，安装转运时可采用特制的双轮平板小车。

六、  烟道堆放说明：
