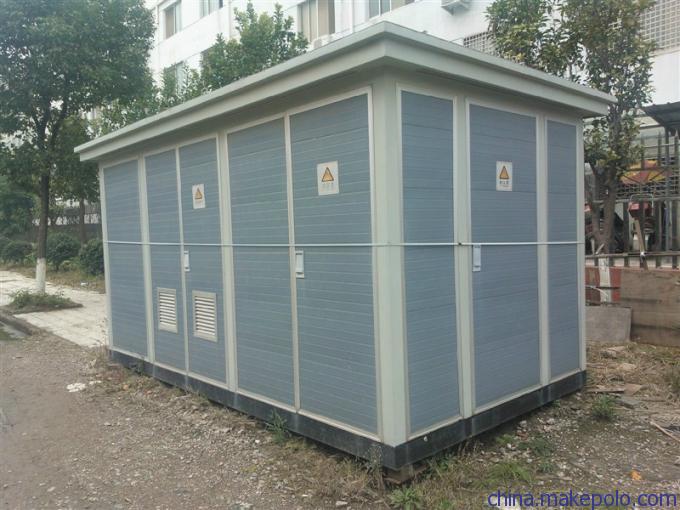

箱式变电站,又叫预装式变电所或预装式变电站。
是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站,它替代了原有的土建配电房,配电站,成为新型的成套变配电装置。
原理 箱式变电站(简称箱变)是一种把高压开关设备配电变压器,低压开关设备,电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。它适用于额定电压10/0.4KV三相交流系统中,作为线路和分配电能之用。 箱式变电站(简称箱变)一般由高压室、变压器室和低压室组成。箱变产品是一种比较简易的变配电装置,其变压器部分的选择,均可按一般通则处理,容量一般不超过1250kVA。环境条件箱式变电站用于高层住宅,豪华别墅,广场公园,居民小区,中小型工厂,矿山、油田,以及临时施工用电等场所,作配电系统中接受和分配电能之用。本产品符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式变电站技术条件》。使用环境条件:1.海拔高度:1000m及以下。⒉环境温度:-25℃~+40℃。⒊风速:不超过35m/s。⒋空气相对湿度:不超过90%(+25℃)。⒌地震水平加速度:不大于0.4m/s,垂直加速度:不大于0.2m/s。⒍使用地点:不应有导电灰尘及对金属、绝缘物有害的腐性、易燃、易爆的危险物品。⒎安装地点无剧烈震动,垂直斜度不大于3度。
YBW-12系列预装式变电站,是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置,箱体材料采用槽钢、铝合金与阻燃型复合材料制作而成。
YBW-12系列预装式变电站,具有成套性强、体积小,结构紧凑,运行安全可靠,维护方便,以及可移动等特点,与常规土建式变电站相比,同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5,大大减少了设计工作量及施工量,减少了建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是当前城乡变电站建设和改造的新型成套设备。
用途
YBW-12系列预装式变电站适用于一次侧交流额定电压12kV、变压器最大容量1600kVA、工作频率不大于50Hz的公众能接近的户外预装式变电站设备。该变电站是通过电缆对外连接的,可以从它的内部或外部进行操作。用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用点等场所,作配电系统中接受和分配电能之用。YBW-12系列预装式变电站符合标准IEC1330:1995《高压/低压预装式变电站》的有关要求、GB/T17467-1998《高压/低压预装式变电站》。
YBW-12系列预装式变电站,具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点。
