一、遵义10KV柱上智能分界真空断路器概述:
ZW32F-12型户外高压智能真空断路器(以下简称断路器)是三相交流50Hz,适用于额定电压为12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6~40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用,并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。
ZW32F-12型户外高压智能真空断路器,是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成,三者通过航空插座及户外密封电缆进行电气连接,具有故障检测,缺相保护功能,保护控制功能和通讯功能,能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障。
断路器采用永磁操动机构或弹簧机构,断路器机械寿命为1万次,1万次之内无需检修、调整,实现了高可靠,长寿命。

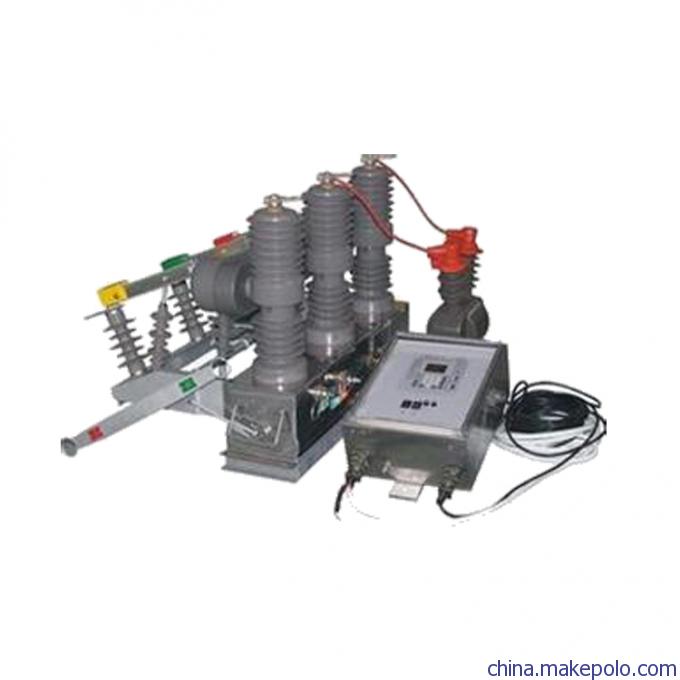

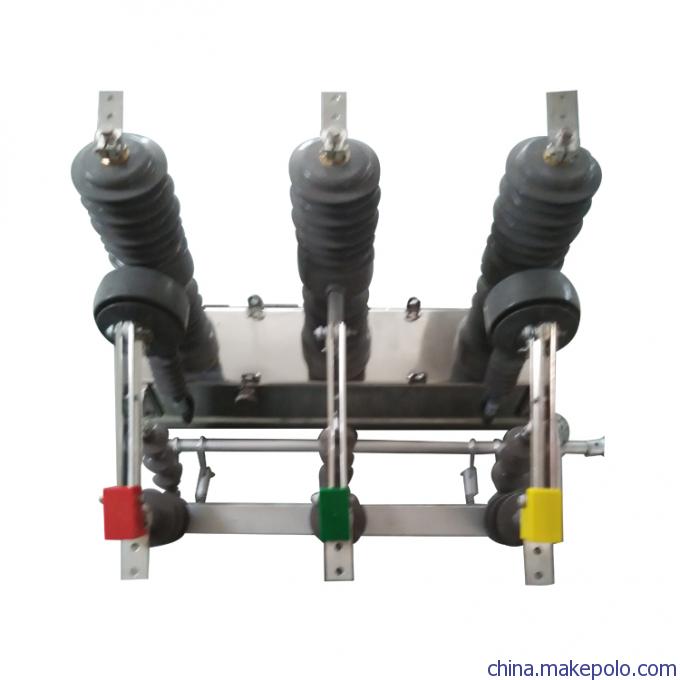

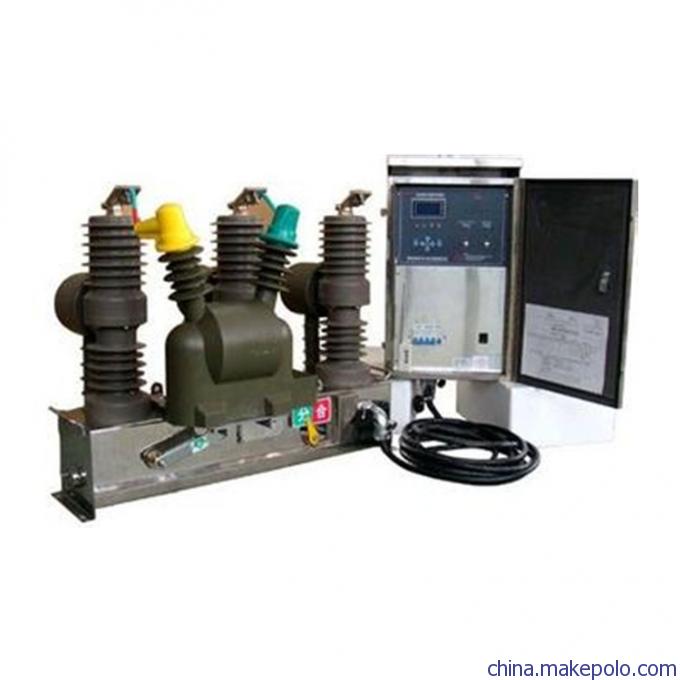

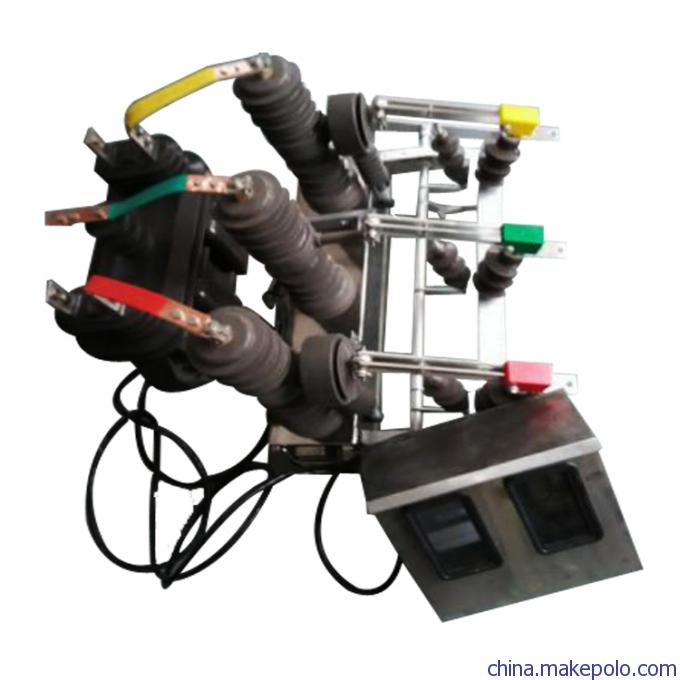

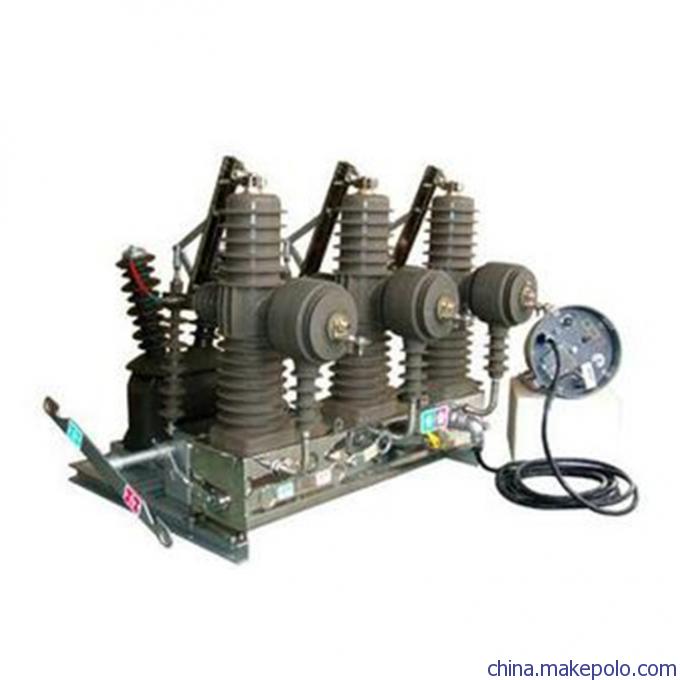

二、10KV柱上真空断路器图片:




三、断路器性能优点:
操作机构工艺成熟,分合闸电流较小,不需要大功率操作电源,也不需要额外配置储能电容,控制回路简单。 即可远方电动储能,电动分合闸,也可就地手动储能,手动分合闸。 分、合闸动作速度快,不受电源电压变动影响,且能快速自动重合闸。
四、断路器技术参数:
序号 |
项目 |
单位 |
数据 |
1 |
额定电压 |
kV |
12 |
2 |
工频耐压 |
干试 |
95 |
湿试 |
85 |
雷电冲击(peak value) |
185 |
3 |
额定电流 |
A |
630-1250 |
4 |
额定短路开断电流 |
kA |
20/25 |
5 |
额定电容器组开断电流 |
A |
400/600 |
6 |
额定短路开断次数 |
次 |
30 |
7 |
额定关合电流峰值 |
kA |
50/63 |
8 |
额定峰值耐受电流 |
9 |
额定短时耐受电流 |
20/25 |
10 |
额定短时耐受时间 |
S |
4 |
11 |
全开断时间 |
ms |
≤100 |
分闸时间 |
最高操作电压 |
15~50 |
额定操作电压 |
15~50 |
最低操作电压 |
30~60 |
合闸时间 |
25~50 |
12 |
触头合闸弹跳时间 |
ms |
≤3 |
触头分合闸不同期 |
ms |
≤2 |
分闸触头反弹幅值 |
mm |
≤2 |
13 |
机械寿命(次) |
10000(普通) |
100000(永磁加强型)* |
14 |
电寿命额定负荷(次) |
10000(普通) |
20000(加强型) |
15 |
额定操作循序 |
O-0.3-CO-180S-CO |
16 |
重量 |
≤130kg |

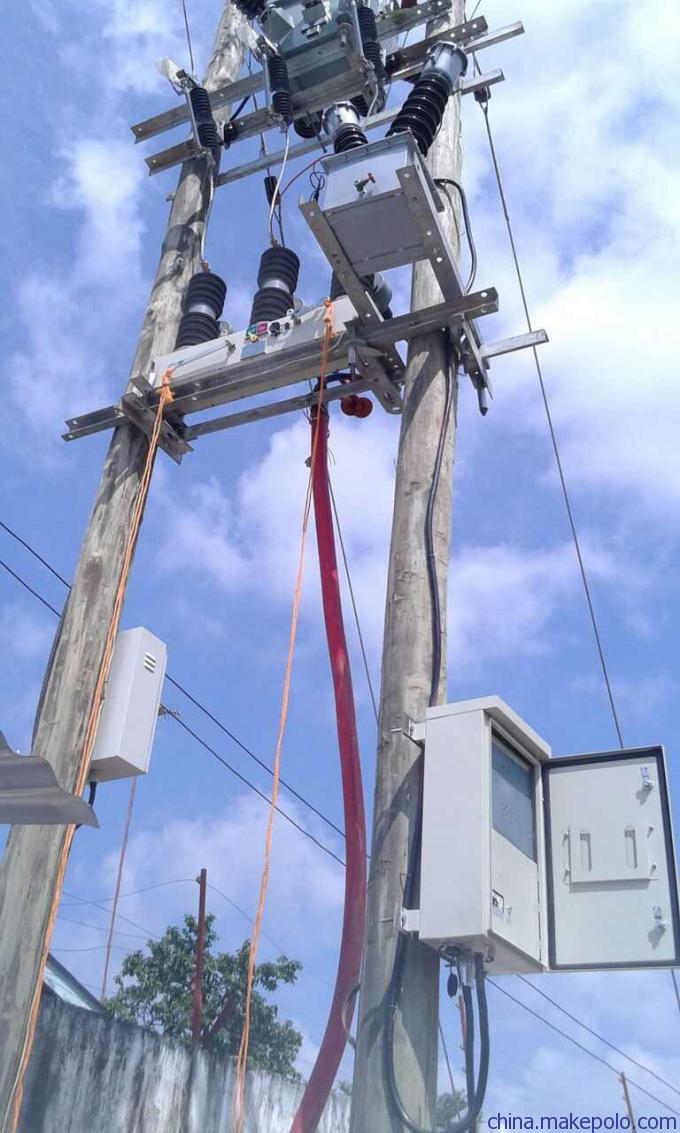

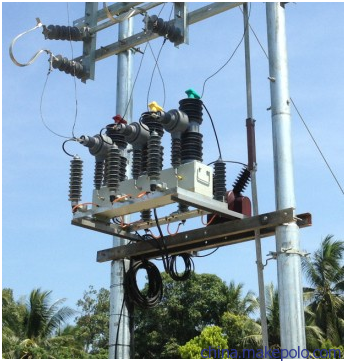

五、户外10KV分界断路器安装方式:


六、10KV柱上分界断路器使用环境:
a) 环境温度不高于 + 45 ℃,不低于 - 30 ℃;
b) 空气相对湿度:日平均值不大于95%,月平均值不大于90%;
饱和蒸汽压:日平均值不大于2.2×10-3 MPa,月平均值不大于1.8×10-3 MPa;
在高湿度期温度急降时,可能凝露;
c) 海拔高度不超过 1000 米;
d) 地震烈度不超过8级;
e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
客户如有其它特殊要求,可在订货时提出,我公司可给予最大满足。
