佛山源晟键焊管机械模具有限公司

咨询热线：13543664200黎女士

公司网址：www.hanguanmuju.com

    产品根据不同管材类型及材质，采用合理的成型设计原理，选用国标CMoV/进口SKD11优质模具钢经先进cnc数控机械加工和真空气淬加硬化处理，模具整体硬度可达到HRC63-65°左右；在制管过程中制管成型稳定性好，制管效率高，钢管不会产生拉伤、指甲纹的现象。

一、焊管模具用途：

焊管模具用于生产不锈钢型材，用于生产铜、铝、铁型材，也用于生产高频焊管。（重要性）质量的好坏决定着产品的好坏。

二、焊管模具工作原理：

将钢带送入4套以上的成形模具中卷制成管装，然后在焊接区通过氩弧焊或高频焊等方式焊接成管，再通过两套以上的整形模具压成标准尺寸，然后盘起或定

尺寸切断。定尺寸的方法有多种，简单点如在出料口一定长度处安上微动开关，

管子伸到开关处后触发电路控制切割砂轮动作切断管子。

三、焊管模具种类：

圆管模，方管模、梅花管模、圆头扁管模、椭圆管模、扇形管模、八方管模，还可以针对不同用户专门设计制造各种异形不锈钢型材模具。

四、模具生产流程

下料→粗加工→热处理（高温淬火加高温回火）→精加工→氮化→成品

五、模具参数：

参数/管型	规格	材质	公差范围	硬度范围
圆管	Ф6-Ф426	CMOV/SKD11	圆度：±0.02	61-63HRC
方管	F10×F10-F300×F300	CMOV/SKD11	平面度：±0.02	61-63HRC
异型管	F10×F10-F100×F300	CMOV/SKD11	平面度：±0.02	61-63HRC

      公司可生产以上规格范围内的任意规格的圆管、方矩形管及异型管模具，源晟键是焊管模具行业老品牌，产品质量保证，售后免费维护一年以上，为您的生产保驾护航。

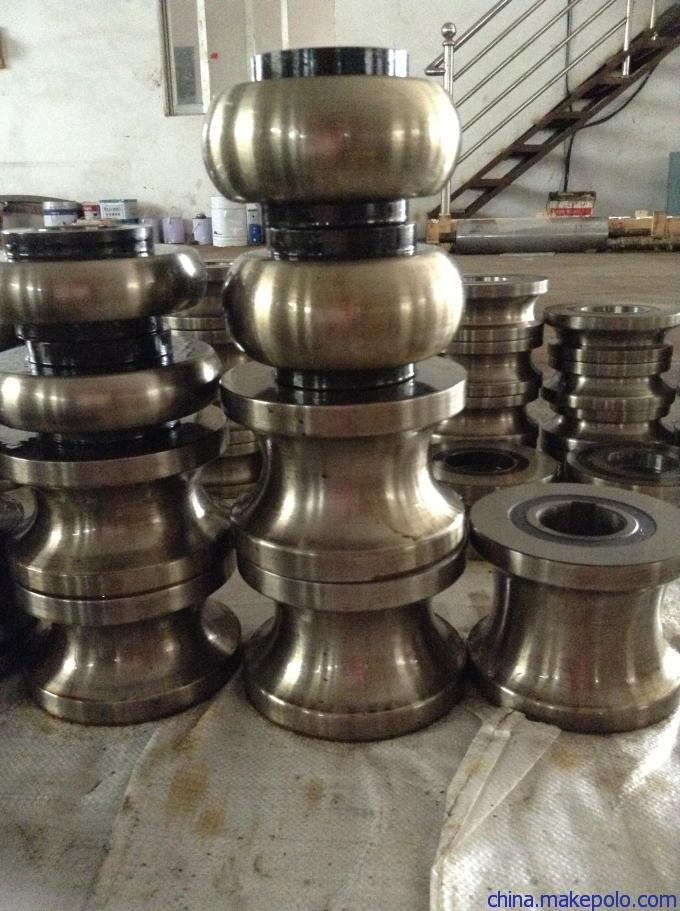

待包装成品

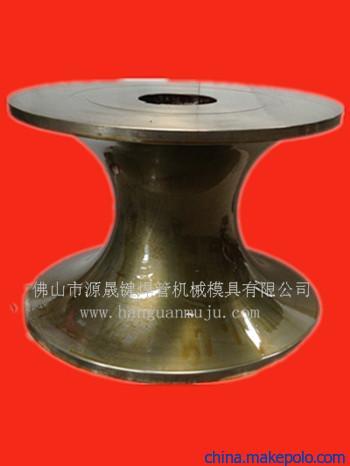

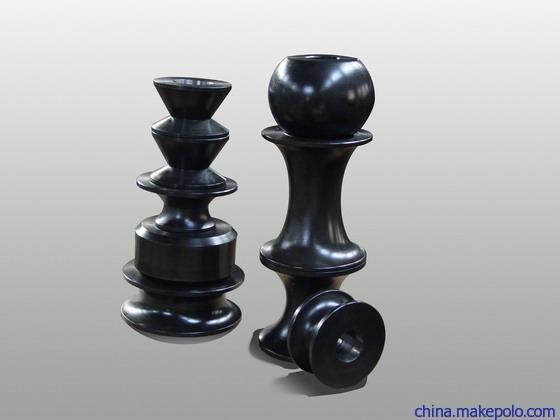

源晟键焊管模具成品

 晟键模具                                   追求卓越
