一、概述

   MEP-3H电解粉，通用名为电液粉、电阻粉、液阻粉、变阻粉、电源粉、水电阻粉、启动粉、变阻液、电解液、电阻液、高压水电阻软起动柜电解粉、液体电阻起动器、液体变阻器水电阻。我公司生产的电解粉MEP-3H是用电解沉积法制得的粉末。纯净的电解粉外观为白色粉末或细粒结晶，味涩。易溶于水。相对密度(25℃)2.532。熔点851℃。比热容1.042J/(g·℃）（20℃）。易溶于水，在35.4℃其溶解度最大，每100g水中可溶解49.7g电解粉（0℃时为7.0g，100℃为45.5g）。

电解粉MEP-3H是重要的电工原料之一, 用于高、低压电动机液态软起动柜（水阻柜)配制液体电阻，广泛应用于水泥厂、钢铁厂、化工厂、水电站、火电厂等大型厂矿企业的磨机、风机、水泵、空压机、辊压机、破碎机及轧钢机等大型设备配套的大功率交流电动机液态起动柜。本产品可应用于襄阳大力、万州、追日、天工、汇力、赛克斯、时通、中盛、中科、三子、正涵、腾辉、雷诺尔、前特兰、中科、鼎鼎、安鼎、瑞力、双友、拓邦、瑞格、新百特、襄工、忠东、缔造、科尔、力工等品牌液体起动器、液阻柜、水阻柜、热变电阻起动器、电阻调速器、水电阻柜、电液变阻起动控制装置、高压交流电动机液态软起动装置、自动电液变阻起动控制装置配套用电解粉。液体电阻起动器的基本原理是通过机械传动装置使导电液体中两平行极板的距离逐渐减小直至为零，使串入电机转子回路中的电阻值平滑减小，从而实现绕线式大中型电动机的重载平滑起动。它克服了频敏电阻起动器冲击电流大、难起动和操作不便等问题。适用于大型设备的电动机重载起动，是频敏电阻起动器和金属电阻起动器的替代产品。采用水电阻取代频敏电阻起动器和金属电阻起动器。

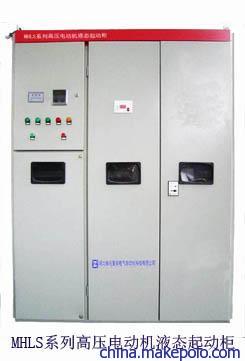

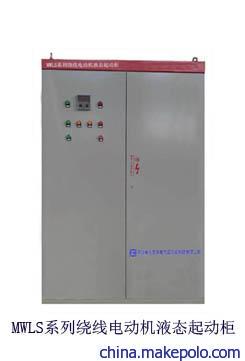

可配套产品

二、电阻配制方法

    配液用水最好是蒸馏水，也可用软化水，最低限度应是经过净置后去掉沉淀物的生活用水，其量应比电阻箱内所需要的略多出10～30%，电阻溶剂即电液粉，由基本按两倍的需要提供。

（一）绕线电动机起动柜配阻方法

① 先将动极板置于起动位置（即上限位置），将准备好的水注入到水箱规定位 置的2/3左右，注意三格液位要基本相等；

②先向盆或桶等容器内倒入备好的水，水不要超过容器容积的2/3，取所称电液粉的1/3慢慢倒入容器内并不停搅拌至电液粉完全溶解，然后倒入电阻箱的一相中，部分溶解不了的块状物加热水溶解，此后若仍有少量不溶物，可弃之不用。如电液粉太多而容器容积，太小可分几次溶解； 将电液粉溶入其它两相中，分别向液阻箱内加水至要求液位（液位大约离电阻箱上盖板60mm），用干净的布擦净电阻箱外的水渍。

③ 液体起动电阻RO的确定： RO=0.577*U2e/I2e·KF·kt/kM 式中：U2e：电机转子回路的开路电压（V） I2e：电机转子回路的额定电流（A） KF：电机功率容裕倍数。（KF =1.1-1.3,取1.2） kt：温度倍数。(kt =1.1-1.3,取1.2) kM：起动转矩倍数。(kM =1.1-1.3,取1.2) 根据实际情况，我们将上述公式进行简化后： RO=0.7*U2e/I2e 式中：U2e：电机转子回路的开路电压（V） I2e：电机转子回路的额定电流（A），将液体电阻的活动极板移到起动位置后，通过自耦变压器给每相动静极板之间通过50Hz电，电流从0开始逐渐正大至5A左右电流I（A），记下电流表A的读数，并测量两极之间压降V（V），测液体电阻值为： R（Ω）= V（V）/ I（A）

④ 检查液体起动柜内配线，液体起动器与一次柜、DCS系统的联锁控制线，确保无误。转子线先不与液体电阻起动器连接，等测完电阻再连接。

⑤ 确认端子间或各暴露的带电部位没有短路或对地短路情，确认端子连接、螺钉等均紧固无松动。PLC程序检查，调出PLC内部程序，检查程序是否合理，是否满足控制逻辑，如存在问题，就地修改。

⑥ 电阻的调整 如偏大应增大电阻液浓度，否则应降低其浓度，调节方法是用软管抽出部分溶液加水或电液粉（电解粉)。

（二）鼠笼或同步电动机起动柜配阻方法

●  首先将装置动极板调至备妥状态（上限位置）；

打开电阻箱盖板，向箱内注入清洁的自来水至液位线以下约20mm处;

● 将电液粉按照说明书所述的配置方法,用热水溶解后注入电阻箱内。

● 将动极板置于初始位置（上限位置），在定极板和动极板之间施加6.3V(若无6.3V/50VA电源,也可以用220V交流电源，单必须注意触电）交流电压测量所配液阻回路电流，由：R=U／I计算出实际配制的液体电阻值R0

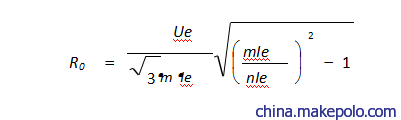

所需R0值由下式确定：

式中：m未串R0前起动电流与额定电流之比，一般取4～7。

   Ie——电机额定电流

    n——串入R0后起动电流与额定电流之比

    U——电机额定工作电压

  测量电路：

●  电阻配置完成后应确保电阻箱的电液至液位线处，且液位状态正常；

4、联机通电前的检查

● 所有上述单机调试必须保证在高压断电的情况下进行， 联机通电前应用干布将电阻箱四周擦净，再用2500V兆欧表检测确保三相对地及相间绝缘。

●  联机通电前需手动模拟试机2～3次，电气动作、信号指示均正常后，再与开关柜联机调试空动作，反复试验正常后，方可联机通电试机。

  三、电解液粉包装

本产品外包装采用可外贸出口免熏蒸胶合板环保木箱或采用防水防潮全密封PVC桶装，保证箱内货物安全抵达全国各地,本包装具有不怕晒,不怕雨淋,无蛀虫，防潮防水防霉等特点，木产品可以出口世界任何国家。

    包装附件：内附产品合格证、使用说明书、装箱清单、如需收据或结算单请另外说明，因根据客户需要票据一般免费快递给客户，使用时，敬请仔细阅读说明书。
    四、订货说明与运输

用户订货时应说明用途、数量、规格，产品订购后，正常情况都是当天发货，如果急用，可选发客运或中铁快运，全国各地2至3天内到达，如不急用，商家推荐物流托运，全国范围内除偏远地区，一般襄阳发货，3-5天可到达。
