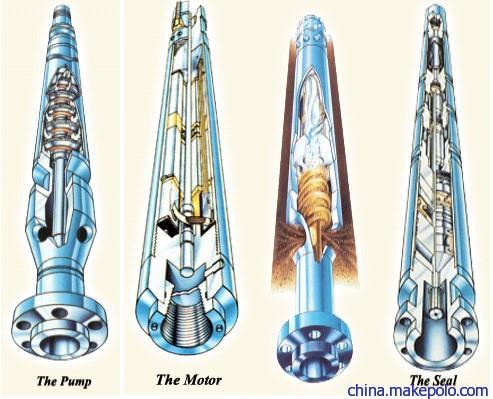

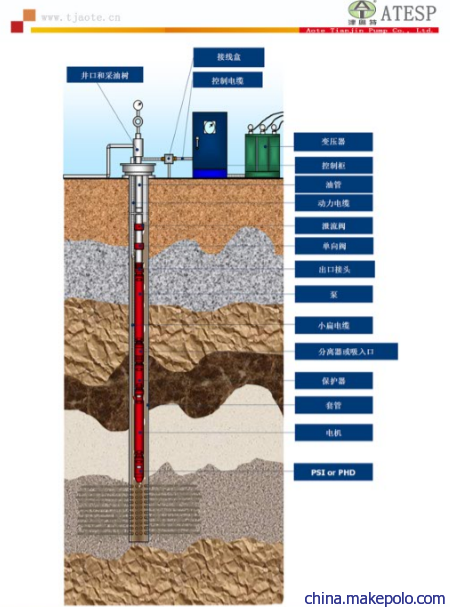

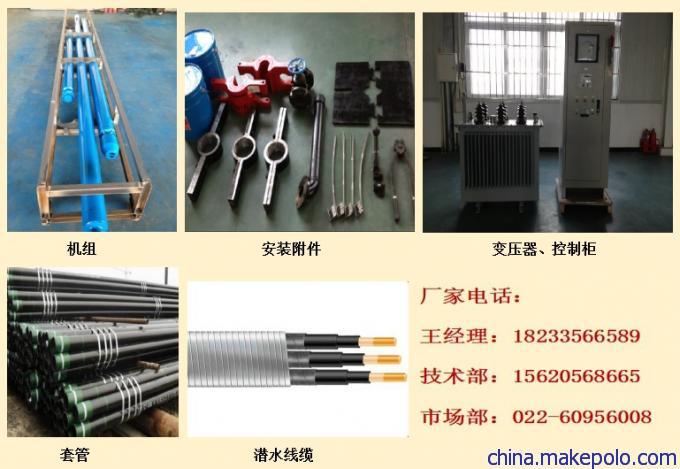

潜油泵

（QYB）

1、作用：深井取油机械，依靠高转速加速井液，举升至地面。

2、组成部分：

（1）固定部分由导轮、泵壳和轴承外套组成；
（2）转动部分包括叶轮、轴、键、摩擦垫、轴承和卡簧。
（3）电潜泵分节，节中分级，每级就是一个离心泵。
（4）潜油泵按叶轮是否固定分为浮动式、半浮动式和固定式三种。
3、重要参数：

​（1）外径：98m- 172mm不等

（2）排量：1- 200 m3/h

（3）材质：含镍铸铁、不锈钢

（4）型号：338、 387、 538、 562、 675系列

潜油电机

（YQY）

1、作用：为井下潜油泵提供动力供应。

2、组成部分：

（1）定子总成（定子系统）：固定部分：定子铁芯、定子绕组、电机壳体
（2）转子总成（转子系统）：旋转部分：转子节、扶正轴承、空心轴
（3）止推轴承：滑动轴承、（静块、动块）
（4）油循环系统：油孔、转子和定子间隙等，潜油电泵电机专用润滑油
（5）接头：电机头，上接头，下接头、连接接头、中间接头等
3、重要参数：

​（1）型号：YQY338、 YQY387、YQY538、YQY562、YQY675

（2）外径：98mm--172mm

（3）电压：380V-3000V

（4）功率：6KW-420KW

（5）耐温：90℃、 120℃、 150℃、 180℃

保护器

（QYH）

1、作用：

（1）密封潜油电机轴的动力输出端，防止井液进入潜油电机。
（2）保护器的充油腔体与油井相连通，从而平衡潜油电机和保护器中各密封部位两端的压差。当潜油电机因温度升高而使润滑油体积膨胀时，润滑油可通过保护器溢出；当潜油电机因停机温度下降时，保护器可向潜油电机补充润滑油。
（3）内设一个推力轴承，承担作用在泵轴、分离器轴和保护器轴向下的轴向力。
（4）连接潜油电机轴与泵轴（或分离器轴），连接潜油电机壳体（或分离器壳体）。
2、组成部分：

​（1）胶囊式保护器：（单胶囊式、双胶囊式）：胶囊、单流阀、机械密封、沉淀室、沉淀管、止推轴承、壳体、轴、上接头、下接头
（2）沉淀式保护器：机械密封、沉淀室、沉淀管、止推轴承、壳体、轴、上接头、下接头。

3、重要参数：

（1）型号：QYH98、QYH101、QYH130、QYH143、QYH172
（2）外径：98mm、 100mm
（3）形式：胶囊式、沉淀式
（4）长度：1.6-1.7m
（5）适应温度：90℃、 120℃、 150℃、 180℃

分离器

（QYF）

1、作用：

（1）作为多级离心泵的吸入口通道；

（2）将游离气从井液中分离出来，减少气体对离心泵的影响，提高泵效，保证离心泵正常工作。

2、组成部分：诱导轮、叶轮、导轮、分离腔、分流壳、轴、上接头、下接头等

3、重要参数：

（1）沉降式（重力式）气液分离器
（2）旋转式（离心式）气液分离器
（3）涡流式气液分离器
