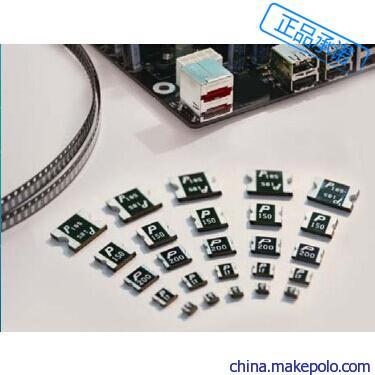

自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。其效果与开关元件类似，只是响应速度较慢。它有三种封装形式：引线型、薄片型（带型）和贴装型。
==========================================================
SMD1812P020TF的参数：
封装：1812
电压：30V
电流：0.20A
功率：0.8W，
SMD1812P020TF的特性：
1、符合RoHS标准，无铅和无卤素
2、动作时间快
3、设计紧凑，节省电路板空间
4、低电阻
5、半高
===========================================================
PTC 元件选型步骤
1 ．选择 PTC 的安装型号：引线形 / 贴片形 SMD/ 光片形
2 ．确定线路中工作的电压 V 。
3 ．确定线路正常工作时平均工作电流 I （非故障电流）
4 ．确定 PTC 安装环境的温度 T 。
5 ．确定线路需要 PTC 保护的***小电流 IT 。
6 ．据上述数据，依据目录在 R-T 曲线上选择***合适的一款 PTC 。
============================================================
1206封装自恢复保险丝 |
SMD005-1206-R | SMD010-1206-R | SMD020-1206-R | SMD035-1206-R |
SMD050-1206-R | SMD075-1206R | SMD100-1206R | SMD110-1206R |
SMD150-1206R | SMD200-1206R |
|
|
0805封装自恢复保险丝 |
SMD010-0805-R | SMD020-0805-R | SMD035-0805-R | SMD050-0805-R |
SMD075-0805-R | SMD100-0805-R |
|
|
贴片自恢复保险丝封装综合： |
0603封装 | 0805封装 | 1206封装 | 1210封装 |
1812封装 | 2920封装 | 2016封装 | 2018封装 |
插件自恢复保险丝封装综合： |
JK6系列 | JK16系列 | JK30系列 | JK60系列 |
JK90系列 | JK250系列 | JK600系列 |
|
①保持电流 IH：②触发电流 IT：③动作时间 Ttrip：④电压 Vmax：⑤电流 Imax：⑥动作功率 Pdtyp：⑦静态电阻 R：
======================================================
储存条件
.1储存温度：-10℃ ～+40℃；
.2储存湿度：≤75% RH；
3避免存放在具有腐蚀性气体及光照直射的环境下；
4包装打开后需重新密封保存；
5储存期限：壹年
备注：储存条件相当重要，否则有出现假焊的可能
