日本东丽CM1011G-30增强PA6尼龙，含30%玻璃纤维增强，热稳定性好，力学性能好。

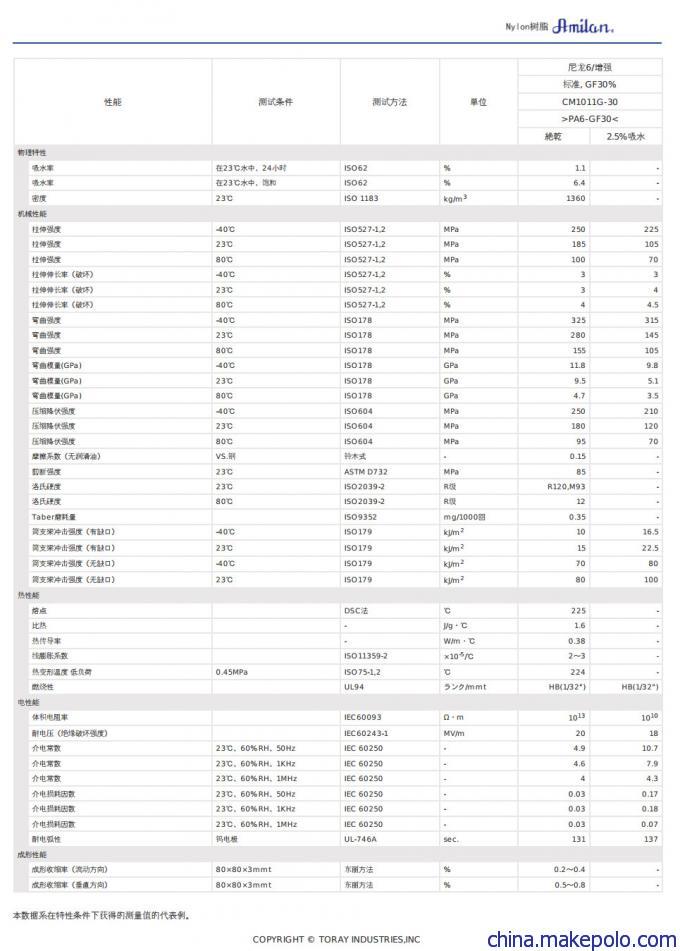

日本东丽PA6 Amilan CM1011G-30物性：
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
密度 | 1.36 | -- | g/cm³ | ISO
1183 |
收缩率 | | | | Internal
Method |
横向流量: 3.00 mm | 0.50 到 0.80 | -- | % | |
流量: 3.00 mm | 0.20 到 0.40 | -- | % | |
吸水率 | | | | ISO
62 |
23°C, 24 hr | 1.1 | -- | % | |
饱和, 23°C | 6.4 | -- | % | |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
洛氏硬度 | | | | ISO
2039-2 |
M 计秤, 23°C | 93 | -- | | |
R 计秤, 23°C | 120 | -- | | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
拉伸应力 | | | | ISO
527-2 |
屈服, -40°C | 250 | 225 | MPa | |
屈服, 23°C | 185 | 105 | MPa | |
屈服, 80°C | 100 | 70.0 | MPa | |
拉伸应变 | | | | ISO
527-2 |
断裂, -40°C | 3.0 | 3.0 | % | |
断裂, 23°C | 3.0 | 4.0 | % | |
断裂, 80°C | 4.0 | 4.5 | % | |
弯曲模量 | | | | ISO
178 |
-40°C | 11800 | 9800 | MPa | |
23°C | 9500 | 5100 | MPa | |
80°C | 4700 | 3500 | MPa | |
弯曲强度 | | | | ISO
178 |
-40°C | 325 | 315 | MPa | |
23°C | 280 | 145 | MPa | |
80°C | 155 | 105 | MPa | |
压缩应力 | | | | ISO
604 |
-40°C | 250 | 210 | MPa | |
23°C | 180 | 120 | MPa | |
80°C | 95.0 | 70.0 | MPa | |
剪切强度 (23°C) | 85.0 | -- | MPa | ASTM
D732 |
摩擦系数 | | | | No
Standard |
-- 3 | 0.35 | -- | | |
-- 4 | < 0.15 | -- | | |
抗泰伯磨耗 (1000 Cycles) | 12.0 | -- | mg | No
Standard |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
简支梁缺口冲击强度 | | | | ISO
179 |
-40°C | 10 | 17 | kJ/m² | |
23°C | 15 | 23 | kJ/m² | |
简支梁缺口冲击强度 | | | | ISO
179 |
-40°C | 70 | 80 | kJ/m² | |
23°C | 80 | 100 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
热变形温度 | | | | |
0.45 MPa, 未退火 | 224 | -- | °C | ISO
75-2/B |
1.8 MPa, 未退火 | 215 | -- | °C | ISO
75-2/A |
熔融温度 | 225 | -- | °C | DSC |
线形膨胀系数 - 流动 | 0.000020 到 0.000030 | -- | cm/cm/°C | ISO
11359-2 |
比热 | 1600 | -- | J/kg/°C | No
Standard |
导热系数 | 0.38 | -- | W/m/K | No
Standard |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
体积电阻率 | 1.0E+15 | 1.0E+12 | ohm·cm | IEC
60093 |
耐电强度 (3.00 mm) | 20 | 18 | kV/mm | IEC
60243-1 |
介电常数 5 | | | | IEC
60250 |
23°C, 50 Hz | 4.90 | 10.7 | | |
23°C, 1 kHz | 4.60 | 7.90 | | |
23°C, 1 MHz | 4.00 | 4.30 | | |
耗散因数 5 | | | | IEC
60250 |
23°C, 50 Hz | 0.030 | 0.17 | | |
23°C, 1 kHz | 0.030 | 0.18 | | |
23°C, 1 MHz | 0.030 | 0.070 | | |
耐电弧性 6 | 131 | 137 | sec | UL
746 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
UL 阻燃等级 (1.59 mm) | HB | -- | | UL
94 |
东丽PA6 UTN121 良好的韧性 高粘度★
东丽PA6 CM1011G-45 含45%玻璃纤维增强 热稳定性好★
东丽PA6 CM1001G-15 含15%玻璃纤维增强 高流动性★
东丽PA6 CM1001R 含40%含矿物质 低翘曲★
东丽PA6 CM1011G-15 含15%玻璃纤维增强★
东丽PA6 CM1011G-30 含30%玻璃纤维增强★
东丽PA6 CM1016G-30 含30%玻璃纤维增强 热稳定性好★
东丽PA6 CM1001G-20 含20%玻璃纤维增强 高流动性★
东丽PA6 CM1011RG02 汽车发动机盖用★
东丽PA6 CM1014-V0 无卤UL94V0阻燃★
东丽PA6 CM1016RM-B 含35%滑石粉润滑★
东丽PA6 CM1017 中粘度 制通用件★
东丽PA6 CM1026 中粘度 高耐热 自熄★
东丽PA6 CM1031 高粘度★
东丽PA6 CM1056 高粘度 高耐冲击★
东丽PA6 CM1021FS 挤出级★
东丽PA6 U121 高耐冲击★
东丽PA6 U141 超高耐冲击★
我公司可以提供原料出厂报告(COA)，认证报告;UL认证、FDA认证、材质证明、ISO，ASTM物性资料、ROHS(SGS)报告、物质安全资料表(MSDS)物性、报价、UL报告、RoSH标准、SGS检测报告等）
