交通屏控制卡可变指导交通指向 直行红、左转红等信息

1.1 产品基本功能参数：

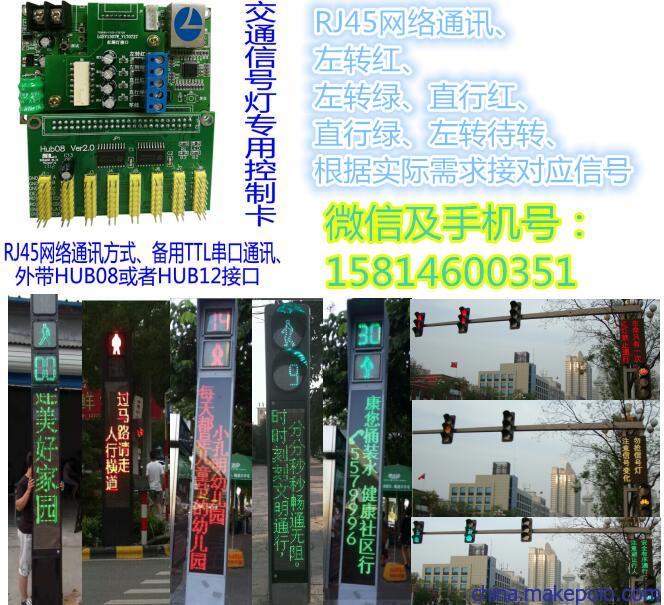

产品型号： LGSV1307WK(交通信号灯定制专用)

1.1.1 硬件

u 板载接口： 显示接口1组50PIN,可接8路08接口或16路12接口；

u 控制范围：单色：1024*64像素点、512*128像素点以内，双色：512*64像素点、1024*32像素点以内；

u 存储容量：64Mbit；

u 扫描方式：支持各种常规走线的 1/16、1/8、1/4、1/2及静态扫描的单色、双色模组，特殊扫描方式可根据单元板模组调试；

u 通讯方式：网口通讯+TTL串口调试

u 通信波特率：115200；

u 供电电压： +5VDC(4.6V～5.2V)，正常工作功耗小于2W；

u 电    池：电容电池；

u 工作环境： 负40℃至正80℃；

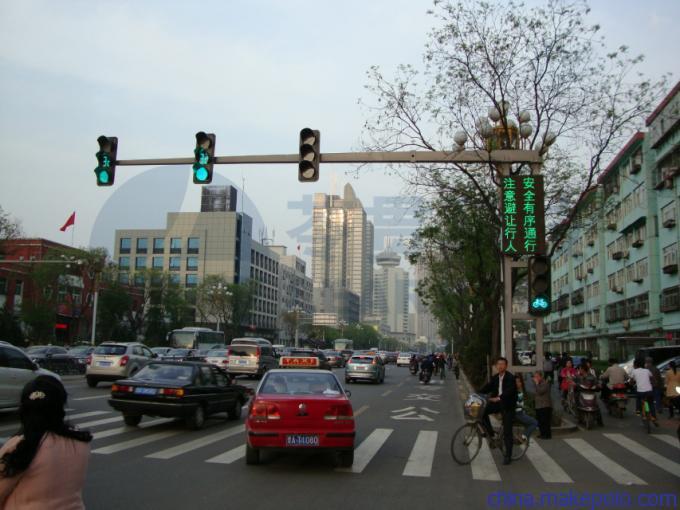

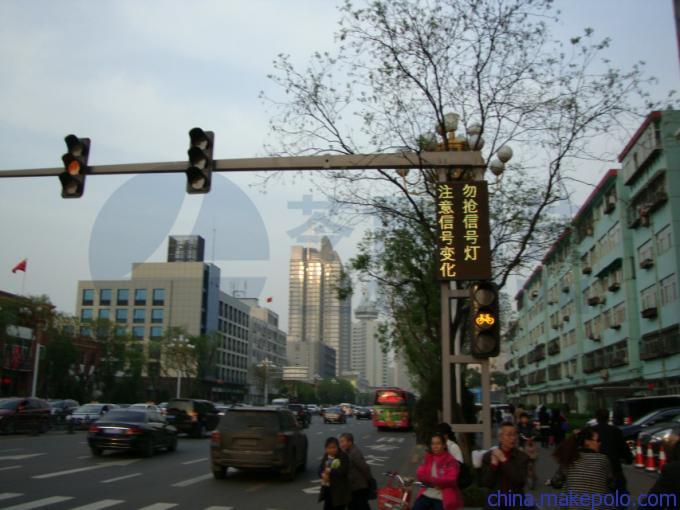

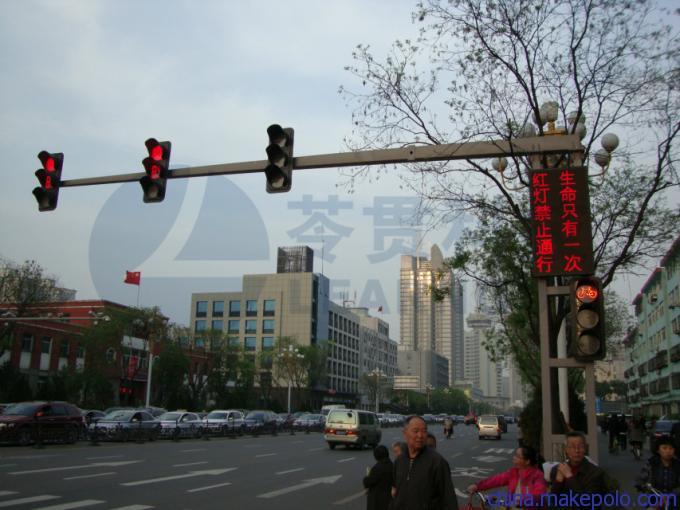

* 功能简介：支持单机，局域网联网；互联网远程集群管理，根据红绿灯中控机指令实现左转红、左转绿、直行红、直行绿、左转待转、根据实际需求接对应信号。

* 快捷控制指令：手动远程开关屏；一键清屏、时间校正、查询系统信息、在线回查显示屏节目等；

* 全天候工作：完全适应各种环境，高亮度、防雷、抗震整体性强、性价比高。
* 节目编辑播放软件：可通过电脑编辑、增加、删除和修改文字、图形、等信息。编排的内容存于控制卡，信息播放按节目列表自动循环显示。

*组网规模大：传统LED显示屏的内容由电脑通过串口数据线发送，显示屏数量在规模上收到限制。LGSV控制卡通过网络数据来收发信息，采用TCP/IP网络传输协议，终端联网数量不受限制。

*电源接反保护：在电源接反情况下，不会烧坏芯片。

*支持时间显示：支持多种时间格式显示，服务器与控制卡每35S校时一次，可精确到秒。文字时钟，时间带秒，可调字体大小，可设时区。支持多时区对照显示。

*节目多时段节目设置：软件支持多个时间段，指定日期广告内容显示，随意设置节目生命周期。超过生命周期的节目，可自动删除，并播放下一个节目。同时也支持人工删除功能。节目支持轮流播放、定时长播放，支持按日期段、时间段、星期定时播放。

*节目数量：最多支持127个节目，每个节目多屏同时播放。

*显示效果：左右移动、上下移动、左拉幕、右拉幕、中开合、闪烁、即显等50多种方式。

*信息类型：图片、文字、数字时钟、小型GIF动画、特殊形象造型等。

*亮度调节：16级亮度调节，支持手动调亮，支持4个时间段定时调亮度。

*远程复位：支持远程系统复位重启。

*远程配置功能：支持远程配置 LED 控制系统的功能，包括屏参大小，扫描方式，服务器地址和端口等信息。

*远程固件升级功能:LED 控制系统支持远程固件升级功能，当功能要求改变或者发现 LED 控制系统本身存在 Bug 时，可通过远程升级固件的方法，升级 LED 控制系统的固件。

*屏幕开关：手动远程开关屏；

*测试按钮：板载测试按钮，可切换测试模式、测试颜色、测试屏灯坏点；
