PPTC(聚合物自复保险丝)的应用
PPTC热敏电阻是一种可自恢复的过流保护元件,已广泛应用于电源、变压器、音响、汽车、通讯设备、电池、计算机等领域.针对电子镇流器异常状态下存在的过流故障,PPTC热敏电阻可予以根本解决,并且设计方便、电路简单.
PPTC热敏电阻由聚合物与导电填料组成,在正常工作状态下,导电填料构成导电通路,使元件处于低阻状态.当出现故障产生异常电流时,导电通路相应断开,导致PPTC热敏电阻阻值迅速生高从而限制了异常电流,避免线路中相应元件的破坏.当故障排除后,导电填料又重新构成导电通路,PPTC热敏电阻阻值又恢复低阻状态,线路正常工作.
=========================================================

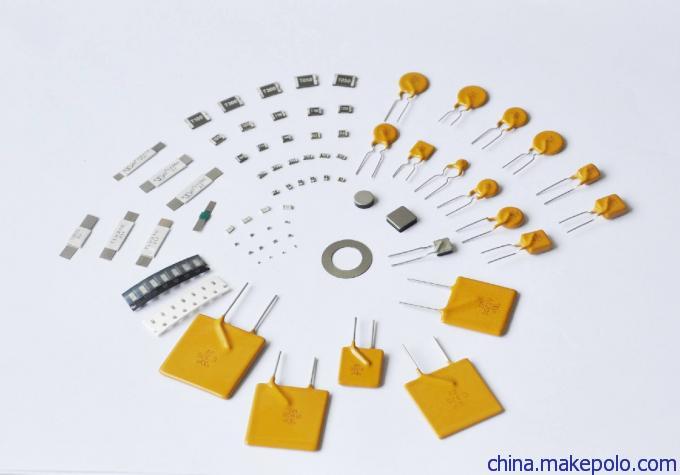

相关系列型号:
RXEF005 RXEF010 RXEF017 RXEF020 RXEF025 RXEF030 RXEF050 RXEF065 RXEF075 RXEF090 RXEF040 RXEF040-2
RXE005 RXE010 RXE017 RXE020 RXE025 RXE030 RXE040 RXE050 RXE065 RXE075 RXE090
RXE110 RXE135 RXE160 RXE185 RXE250 RXE300 RXE375
SMD SIZE 7555MM/2920MILS SMD030 SMD050 SMD075 SMD100 SMD100/33 SMD125 SMD260-RB SMD300
SMD2 SIZE 8763MM/2425MILS SMD150 SMD150/33 SMD160 SMD185 SMD200 SMD250
TR250 TR250-080T TR250-080U TR250-110U TR250-120 TR250-120T TR250-120T-RA
TR250-120T-RC TR250-120T-RF TR250-120T-R1 TR250-120T-R2 TR250-120U TR250-120UT
TR250-145 TR250-145-RA TR250-145RB TR250-145T TR250-145U TR250-180U
TR600 TR600-150 TR600-150-RA TR600-150-RB TR600-160 TR600-160-RA TR600-160-R1
SPR120 SPR120L SPR120S SPR175 SPR175L SPR175S SPR175SS SPR200 SPR350 SRP420
LR4-170U LR4-190 LR4-190S LR4-260 LR4-260S LR4-380 LR4-450 LR4-550 LR4-600 LR4-730
=============================================================
设计选型
1. 确定电路形式以及PPTC元件安装位置.
2. 确定电子镇流器工作条件:环境温度、动作时间要求、正常工作电流、电压以及可能的电流.
3. 在满足电压以及可能的电流的前提下,根据使用环境温度以及正常工作电流确定PPTC型号.
4. 模拟电路工作状态,应保证正常工作30分钟以上,如不满足应重新选型.
5. 模拟故障状态,检查PPTC元件动作时间是否满足要求,如不满足应重新选型.
6. 小批量试用,以检查是否有疏漏之处.
7. 如有特殊要求可协助解决.
=============================================================
储存条件
.1储存温度：-10℃ ～+40℃；
.2储存湿度：≤75% RH；
3避免存放在具有腐蚀性气体及光照直射的环境下；
4包装打开后需重新密封保存；
5储存期限：壹年
备注：储存条件相当重要，否则有出现假焊的可能
