一、概述

色带液位计主要应用于2～50米之间的液体储罐、槽、塔、箱中的液位测量，是以浮子为感测元件，通过钢丝绳的传递来测量液位的高度。尤其适用于贮有腐蚀性介质测量液位的困难，达到观察方便、醒目的目的。

二、特点

1、测量范围大，读数直观、醒目

2、使用寿命长、维修费用低

3、无泄漏、耐腐蚀

4、结构简单、安装方便

5、二线制输出DC 4～20mA

6、超大量程可缩比，制作成2:1；3:1

三、工作原理

色带液位计是根据力平衡原理设计的，当液位发生改变时，浮力增大或减小，浮子的重量，重锤的重量及摩擦力保持不变，但平衡力不等于零，使重锤向上或向下移动，直至浮力减少或增加到原来值时，浮子通过钢丝绳传递，才能与重锤的重量力或力矩达到平衡，此时显示的位置即是被测液位的实际高度。

四、技术参数

测量范围：0～20m内可任意选择（按HG/T2742-1996标准）

测量精度：±10mm；介质压力：常压；介质温度：-30℃～250℃

介质比重：≧0.5g/cm3≦4.0g/cm3；介质精度：≦0.07Pa.S

远传范围：≦3000m；显示仪表：WT系列全功能数显表

传感器：UR型电阻式液位传感器；UB型R/A式变送器

材质：碳钢、不锈钢、聚氧乙烯；导向钢丝安装垂直度：≦±50

五、订货要求

规格型号；测量范围；介质密度；标尺与浮标之间距离；材质；特殊要求

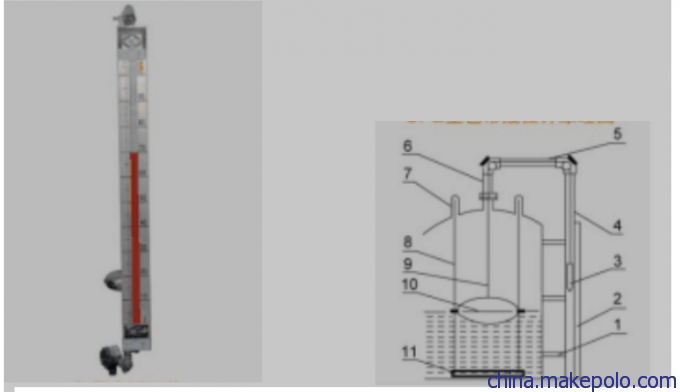

色带液位计                                                          色带液位计原理图

六、浮子液位计系列选型要求

七、安装须知

1、导向钢丝绳两端需固定并按紧，两根导向钢丝（相距300mm）必须平行，与容器底部垂直

2、重锤系绳向下拉动至标尺全程应垂直平滑

3、容器外侧罐壁上，每间隔150mm安装一个固定架

4、浮标在容器内底部时重锤应指标尺零位
