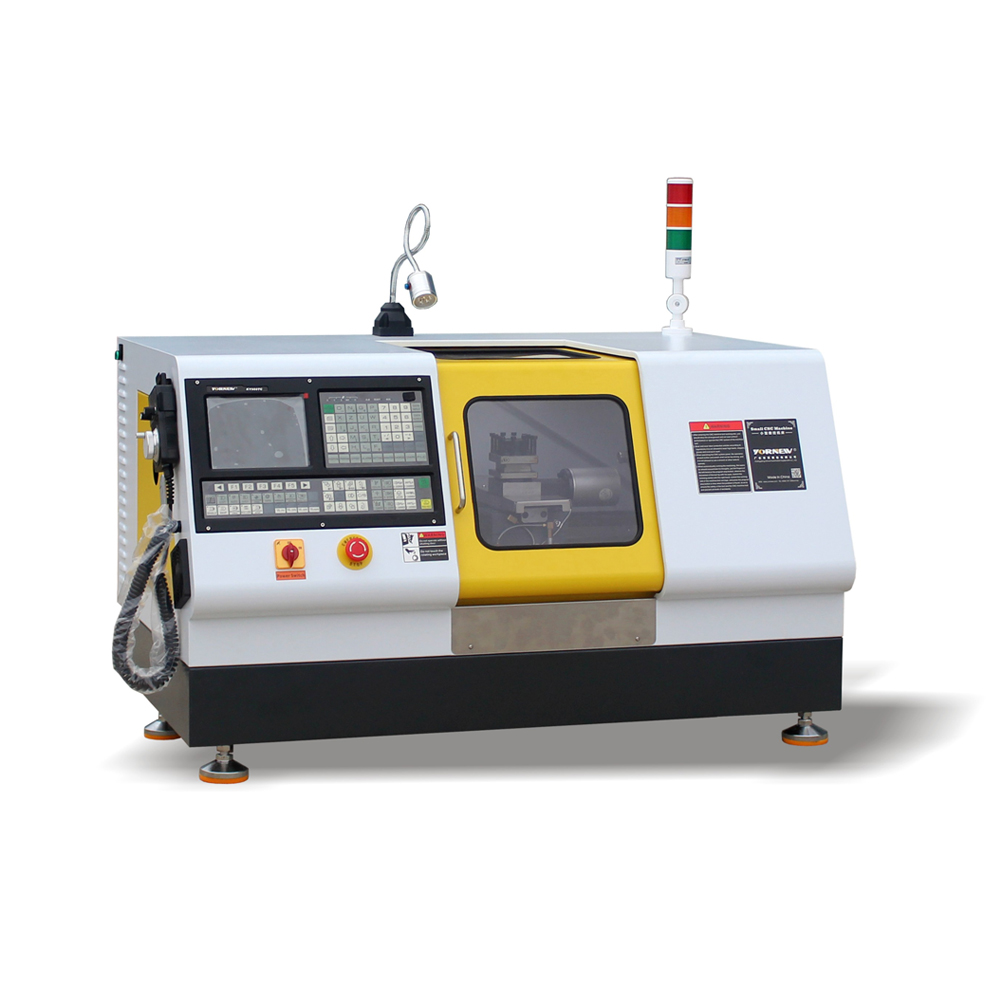

型号:CK210
名称:小型数控车床
适用行业: 小零件加工、模具厂、机械配件厂、首饰加工厂、工艺品厂、职业数控教学、科研开发等.
显著特点
1、CK210小型数控车床标配980tb数控系统,操作方法与广数980TB一样,可根据用户需求配其它主流数控系统,采用ARM9硬件平台,运行速度更快,确保高速、高效率加工,具备二次曲线插补、椭圆插补、抛物线插补、凹槽加工循环指令。前置RS232通信接口,前置USB接口,支持U盘文件操作和软件升级;
2、精度高、有保护罩、冷却系统,可自动车削各种回转表面,如圆柱面、圆锥面、特形面等,并能进行车螺纹、镗、铰加工,效率高、适用性强;
3、床身导轨经超音频淬火后精磨,硬度高、钢性好。床头、导轨、床鞍、拖板尺寸厚;
4、床鞍采用贴塑工艺处理,移动轻快,减少床身导轨的磨损,避免爬行现象,精度高,便用寿命长;滚珠丝杆采用整体内循环丝杆,配对角接触球轴承支承并预紧,导轨、丝杆等采用集中润滑,具有运动灵活、减少热变形、精度稳定的特点;
5、配备电子手轮(手脉)、对刀操作方便灵活安全;四工位电动刀架,采用精密齿盘定位,重复定位精度高;
6、全封闭保护罩,安全、外型美观大方,有良好的人机操作界面,操作使用方便;
7、主要加工材料有:钢、铁、铜、铝、塑料等材料。
技术参数
●重复定位精度:0.02mm
●回转直径:210mm
●夹持直径:80mm
●X轴行程:80mm
●Z轴行程:290mm
●主轴转速(无级):300~1750rpm±10%
●移动速度:2000mm/min
●Z 轴进给速度:2000mm
/min
●X 轴进给速度:1000mm
/min
●主轴通孔:26mm
●冷却系统:有
●车螺纹功能:有
●主轴孔莫氏锥度:莫氏3号
●尾轴孔莫氏锥度:莫氏2号
●系统分辨率:0.001mm
●主轴电机功率:1100W
●电子手轮:配有电子手轮
●丝杆:C5级滚珠丝杆
●数控系统:980TB
●使用电源:AC220V/50Hz
●净重/毛重:180/200kg
●外型尺寸:1000× 700 × 580mm
●包装尺寸
:1100 × 800 × 680mm
