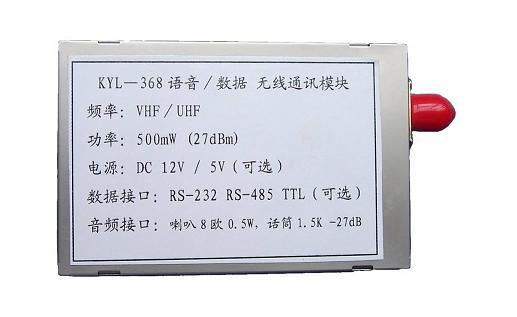

   KYL-368是一款集无线数据通讯、无线语音通讯为一体的无线数传模块，该产品针对工业自动化领域设计，高可靠性、高稳定性。同时提供话音传输通道，可直接与话筒、扬声器联接，方便用户进行功能及应用扩展。

  提供高稳定、高可靠、低成本的数据传输，可提供标准的外围接口（RS-232/485/TTL），具有安装维护方便、绕射能力强、组网结构灵活、小范围覆盖等特点，适合于点多而分散、地理环境复杂等应用场合，广泛应用于抄表、电力、水纹、环境监测、仓管、云台控制、报警、GPS定位信息回传、GIS等领域的监控、采集数据的实时传送，满足客户对于数据实时性、准确性的要求。

 一、主要特点：

 （1）采用TCXO，数字PLL等选进技术，稳定性高；

（2）内置调制解调器，直接进行数据传输，空中数率1200/2400可选；

（3） 体积小巧，可方便地嵌入到用户设备中；

（4）金属外壳，屏蔽性好，抗干扰能力更强；

（5）通过计算机或AT指令灵活方便地设置频率、信道速率、接口速率/校验方式等各项参数；

（6）具有收发指示灯，安装调试方便，工作状态清晰；

（7）提供话音通道，可选配手持通话器配件，直接对讲，方便现场安装和功能扩展。

（8）工业级产品设计，工作温度范围-40 — +70℃。

（9）多种可选的通讯接口：RS-232、TTL、RS-485；

（10） 数据格式：8N1/8E1/8O1(也可提供其它格式，如9位数据位)；

（11）收发一体，半双工工作模式；

（12）天线阻抗：50Ω（标配为SMA，可定制）；

二、应用领域：

（1） 水、电、气等无线抄表系统；

（2）楼宇自动化、安防、机房设备无线监控、门禁系统;

（3）无线呼叫系统;

（4）现场管理、车站调度;

（5）报警系统；

（6）其它

三、详细规格：

总体技术指标

（1） 频率范围：VHF/UHF（标配为223-235MHz）

（2）频率稳定度：±2.5ppm

（3）工作模式：半双工

（4）信道间隔：25KHz

（5）电源电压：DC 12V（也可根据用户要求定制）

（6）传输距离：2km以上(标配10cm天线，空旷地，天线高度1.5m)；

 接收机主要技术指标

（1）接收灵敏度：≤0.25μV（12dB信纳比）

（2）邻道选择性：≥70dB

（3）互调抑制：≥65dB

（4）杂散及镜像抑制：≥70dB

（5）音频输出功率：0.5W（8Ω，10％失真）

（6）接收失真：≤3％

（7）接收电流：≤ 50mA

发射机主要技术指标

（1）发射输出功率：500mW

（2）杂散响应抑制：≥70dB

（3）调制频偏：≤5KHz

（4）调制失真：≤3％

（5）调制灵敏度：5mV

（6）发射电流: ≤300mA

4、安装尺寸：

5、接口定义：

 6、标准配置：

1、  YLK-368无线传输模块一只。

2、  10pin扁平联接线一条。

3、 鞭状天线一支（约10cm）

7、可选配件

1、  RS-232接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）

2、  USB接口编程联接线。（方便用户通过电脑的USB接口对模块参数进行设置）

3、 数据传输测试设备。（方便用户在选型或实际使用中对模块进行测试）

4、 可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳）

5、 通话手柄，内含话筒和扬声器，可真接对讲。

注意：

1、 为达到最好的通讯效果，请尽量使用纹波系数较小的电源，电源的最大电流应该大于模块最大电流的1.5倍。

2、  TTL、RS-485、RS-232，三种接口只能选其一。

注意事项
1、电源：
请选择纹波系数好的，抗干扰能力强的电源。若使用的是开关电源，请注意将天线尽可能的远离电源，因为天线发射时可能会影响开关电源的正常工作。当电台发射出现故障时，检查电源电压是否受天线的干扰而突变是排除故障的方法之一。
2、天线：
a、天线尽可能架设到高处，使电波传播距离增加。这点对在城市中使用的超短波通信设备而言，尤其重要。
b、架设天线要避开周围障碍物，力求做到在通信方向上无阻挡。对输电线铁塔等小障碍物要离开天线一定的距离，最好不要位于通信方向上；对高地的陡峭斜坡、金属、石头和钢筋混凝土建筑等大障碍物，则要求离开天线的距离越远越好。
c、天线夹板应夹于天线内部接线器部分，不应该夹于天线发射体上，以免影响天线的性能。
d、高频电缆不要笔直垂下，最好绕一圈，并固定在架上,避免开线及接头受力，使受力分散，同时也有避雷作用。
e、高频电缆的外层较柔软，当心破损，以免屏蔽线外露。
f、天线与高频电缆通常是用联接器连接的，必须旋接紧密，卷上防水胶带，防止水渗入(在防水胶带外再包上塑料胶带就更可靠了)。天线包装内也有防水胶带,天线两段的接头部分也需要卷上防水胶带，防止水渗入。
g、在多雷电地区，要装置避雷针。装置的避雷针在条件允许下应尽量离天线远一些，以免影响天线方向性，并高于天线，且保护角应小于45o(即避雷针顶点与天线顶点的连线同避雷针的夹角小于45o)。避雷针一定要连接大地(接地电阻越小越好)，通信设备电源的地线也应接地。

 “语音/数据传输电台 2公里无线电台”其他说明

厂家直销定做各种无线数传模块/数传电台/无线开关量模块/无线模拟量模块等---近10年生产研发经验
