三坐标测量机
的精密测量技术结晶，三维坐标测量

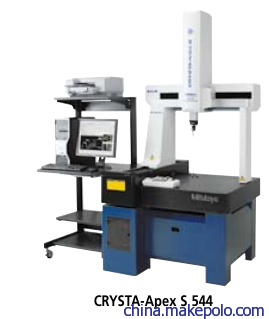

标准CNC三坐标测量机
MICROCORD CRYSTA-Apex S500/700/900系列
1. CRYSTA-Apex S500/700/900系列是实现了高精度（1.7μm）、高速度和高加速度的CNC三坐标测量机。本系列有适合不同工件尺寸的多种型号，使测量更具灵活性。
2. 检测各轴位置的标尺配有高精度三丰专用线性编码器，具有极高的检测功能和高精度控制功能，通过各种结构、控制、零件加工和组装等技术实现高精度测量。
3. 安装主机地点的地板振动可能导致测量值得变化，CRYSTA-Apex S500/700/900系列可以安装选件自动调平的空气弹簧隔振台，隔振台不仅可以隔离地板振动对主机的影响，还可以使用传感器检测由于坐标轴移动或者工件放置引起的负载变化，并能快速将三坐标主机调水平。
4. Crysta-Apex S系列的高精度三坐标测量机配有温度补偿功能，因此设置环境不需要恒温控制室，就可以在16-26℃的温度范围内保证主机精度。
5.
规格：
参数 | 型号 | ||
CRYSTA-Apex S 544 | CRYSTA-Apex S 574 | ||
测量范围 | X轴 | 500mm | |
Y轴 | 400mm | 700mm | |
Z轴 | 400mm | ||
最大测量速度 | 8mm/s | ||
驱动速度 | 各轴8-300mm/s (CNC模式) 最大合成加速度519mm/s 0-80mm/s （J/S模式：高速） 0-3mm/s （J/S模式：低速） 0.05mm/s （J/S模式：精细速度） | ||
最大加速度 | 各轴1333mm/s² 最大合成加速度2309mm/s² | ||
分辨力 | 0.0001mm(0.1μm) | ||
导向系统 | 各轴均采用气浮轴承 | ||
最大测量高度 | 545mm | ||
最大负载 | 180kg | ||
重量 （包括控制装置和安装工作台） | 515kg | 625kg | |
空气供给 | 气压 | 0.4Mpa | |
消耗量 | 50L/min 正常情况下（空气源：100L/min） | ||
注：虽然天然石材测量表面会根据石材的来源而有所差异，但其材料本身的高稳定性还是被广泛所应用。
规格：
参数 | 型号 | ||
CRYSTA-Apex S 776 | CRYSTA-Apex S 7106 | ||
测量范围 | X轴 | 700mm | |
Y轴 | 700mm | 1000mm | |
Z轴 | 600mm | ||
最大测量速度 | 8mm/s | ||
驱动速度 | 各轴8-300mm/s (CNC模式) 最大合成加速度519mm/s 0-80mm/s （J/S模式：高速） 0-3mm/s （J/S模式：低速） 0.05mm/s （J/S模式：精细速度） | ||
最大加速度 | 各轴1333mm/s² 最大合成加速度2309mm/s² | ||
分辨力 | 0.0001mm(0.1μm) | ||
导向系统 | 各轴均采用气浮轴承 | ||
最大测量高度 | 800mm | ||
最大负载 | 800kg | 1000kg | |
重量 （包括控制装置和安装工作台） | 1675kg | 1951kg | |
空气供给 | 气压 | 0.4Mpa | |
消耗量 | 60L/min 正常情况下（空气源：120L/min） | ||
注：虽然天然石材测量表面会根据石材的来源而有所差异，但其材料本身的高稳定性还是被广泛所应用。
规格：
参数 | 型号 | |||||||
CRYSTA-Apex S 9106（Z600/9108(Z800) | CRYSTA-Apex S 9166（Z600/9168(Z800) | CRYSTA-Apex S 9206（Z600/9208(Z800) | ||||||
测量范围 | X轴 | 900mm | ||||||
Y轴 | 1000mm | 1600mm | 2000mm | |||||
Z轴 | 600mm/800mm | |||||||
最大测量速度 | 8mm/s（3mm/s 型为Z800） | |||||||
驱动速度 | 各轴8-300mm/s (CNC模式) 最大合成加速度519mm/s 0-80mm/s （J/S模式：高速） 0-3mm/s （J/S模式：低速） 0.05mm/s （J/S模式：精细速度） | |||||||
最大加速度 | 各轴1333mm/s²（Z800型为1000mm/ s²） 最大合成加速度2309mm/s²（Z800型为1732mm/ s²） | |||||||
分辨力 | 0.0001mm(0.1μm) | |||||||
导向系统 | 各轴均采用气浮轴承 | |||||||
最大测量高度 | 800mm（Z=600mm）/1000mm(Z=800mm) | |||||||
最大负载 | 1200kg | 81500kg | 1800kg | |||||
重量 （包括控制装置和安装工作台） | 2231kg(Z=600mm) | 2868kg(Z=600mm) | 3912kg(Z=600mm) | |||||
2261kg(Z=800mm) | 2898kg(Z=800mm) | 3942kg(Z=800mm) | ||||||
空气供给 | 气压 | 0.4Mpa | ||||||
消耗量 | 60L/min 正常情况下（空气源：120L/min） | |||||||
注：虽然天然石材测量表面会根据石材的来源而有所差异，但其材料本身的高稳定性还是被广泛所应用。
