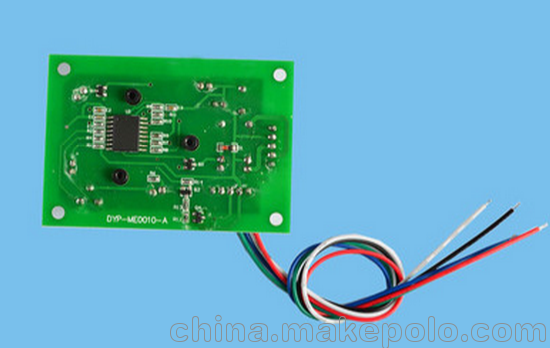

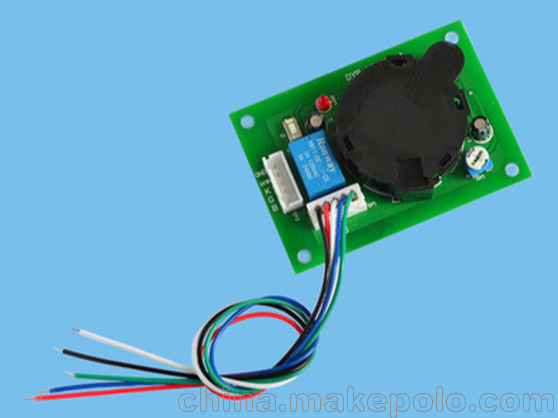

XSC-ME0010烟雾感应模块型号              XSC-ME0010

工作电压          DC9V

待机电流          10UA

感应电流          小于30MA

输出方式          继电器常开，常闭,或者输出高低电平

灵敏度            可调

工作温度          -5 — 50℃

电路板尺寸        54MM X 40MM X 12MM (长 X宽X高)

烟感模块接线说明

黑：电源地

红：电源正极DC9V

白：继电器常开端

蓝：继电器公共端

绿：继电器常闭端
