TB564-92 规格型号：M24*195 材料：Q235A
1 主题内容与适用范围
本标准规定了螺旋道钉的型式尺寸、技术要求、检查及试验方法、验收规则、包装与标志。
本标准适用于70型扣板式扣件和弹条Ⅰ型扣件的螺旋道钉。
2 引用标准
GB 700 碳素结构钢
GB 196 普通螺纹 基本尺寸
GB 197 普通螺纹 公差与配合
GB 2 紧固件 外螺纹零件的末端
GB 3098.1 紧固件机械性能 螺栓、螺钉和螺柱
GB 2828 逐批检查计数抽样程序及抽样表
3 型式尺寸
螺旋道钉的型式尺寸应符合本标准的规定。
4 技术要求
4.1 螺旋道钉的材料为Q235-A钢，技术要求应符合GB700的规定。
4.2 螺旋道钉上部螺纹为M24，基本尺寸应符合GB196的规定，螺纹公差按GB197中规定的8g制造。
4.3 螺旋道钉下部螺纹为特M25.6×6—d24.0/25.6螺纹，牙高为3.25—00.25mm。
4.4 螺旋道钉末端按GB2的规定制造。
4.5.1 螺旋道钉圆台表面的锻造爆裂裂缝不允许延伸到杆身。
4.5.2 螺旋道钉上部螺纹不允许有妨碍螺纹量规自由旋入的碰伤和毛刺，不允许有影响使用的双牙尖、划痕和丝扣不完整。
4.5.3 螺旋道钉下部螺纹应牙形整齐，丝扣完整，不允许有劈裂痕迹。
4.5.4 螺旋道钉表面不允许有影响使用的凹痕、毛刺、飞边、烧伤和氧化皮。
4.6 螺旋道钉应进行实物拉力试验，当荷载为130kN时，螺旋道钉不得拉断。
5 检查及实验方法
5.1 螺旋道钉上部螺纹用螺纹量规进行检查。过端螺纹量规应顺利旋入全部螺纹，止端螺纹量规的旋入量不允许大于三又二分之一扣，螺纹如系辗制，初两扣大径不作检查。
5.2 螺旋道钉型式尺寸采用通用量或专用量具检查。
5.3 螺旋道钉拉力试验按GB3098.1中的第8.2条规定进行。
6 验收规则
6.1 螺旋道钉检验分出厂检验和型式检验，又制造厂的质量检查部门进行。抽样方法采用GB2828,以不合格数表示批的质量，其检查水平及合格质量水平见下表。
组号 序号 检查项目 技术要求 检查水平 合格质量水平 抽样方案类型


一 1 上部螺纹中径一通 见4.2、5.1条 Ⅰ 1.5
二次2 螺纹中径一止 Ⅰ 1.5
二 3 上部螺纹大径 见4.2、5.1条 6.5 二次
4 圆台下部白杆直径 ≥φ22
5 圆台下部白杆长度 20+6.00
6 圆台上部钉杆长度 75+3.0-1.0
三 7 道钉总长度 195±≥5.0 10 二次
8 上部螺纹长度 45+6.00
9 下部螺纹大径 φ25.60-1.6 10
12 圆台直径 φ28+3.0-0.5
圆台上、下钉同轴度 φ2.0
外观 见4.5条
永年县铭飚
图号：TB564-92 规格型号：M24*195 材料：Q235A
1 主题内容与适用范围
本标准规定了螺旋道钉的型式尺寸、技术要求、检查及试验方法、验收规则、包装与标志。本标准适用于70型扣板式扣件和弹条Ⅰ型扣件的螺旋道钉。
2 引用标准
GB 700 碳素结构钢
GB 196 普通螺纹 基本尺寸
GB 197 普通螺纹 公差与配合
GB 2 紧固件 外螺纹零件的末端
GB 3098.1 紧固件机械性能 螺栓、螺钉和螺柱
GB 2828 逐批检查计数抽样程序及抽样表
3 型式尺寸
螺旋道钉的型式尺寸应符合本标准的规定。
4 技术要求
4.1 螺旋道钉的材料为Q235-A钢，技术要求应符合GB700的规定。
4.2 螺旋道钉上部螺纹为M24，基本尺寸应符合GB196的规定，螺纹公差按GB197中规定的8g制造。
4.3 螺旋道钉下部螺纹为特M25.6×6—d24.0/25.6螺纹，牙高为3.25—00.25mm。
4.4 螺旋道钉末端按GB2的规定制造。
4.5.1 螺旋道钉圆台表面的锻造爆裂裂缝不允许延伸到杆身。
4.5.2 螺旋道钉上部螺纹不允许有妨碍螺纹量规自由旋入的碰伤和毛刺，不允许有影响使用的双牙尖、划痕和丝扣不完整。
4.5.3 螺旋道钉下部螺纹应牙形整齐，丝扣完整，不允许有劈裂痕迹。
4.5.4 螺旋道钉表面不允许有影响使用的凹痕、毛刺、飞边、烧伤和氧化皮。
4.6 螺旋道
​

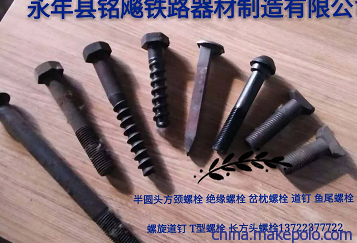

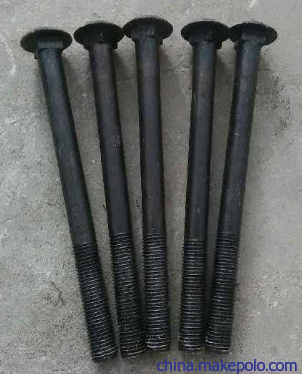

器材制造有限公司是永年县最具规模生产制造技术的企业之一,  主要生产：螺旋道钉、防腐螺旋道钉、半圆头方颈螺栓、桥梁钩头螺栓、岔枕螺栓、高强度鱼尾螺栓、T型螺栓、长方头螺栓、沉头螺栓、普通道钉、木螺纹道钉、M24新标螺母﹑鱼尾加厚螺母、一体盖型螺母、铁路平垫圈﹑铁路弹垫、
