一、ZW43-12F看门狗真空断路器（带独立零序）概述：

  ZW43-12F型户外看门狗分界真空断路器（以下简称分界开关）俗称"看门狗"是四川泰开电气设备有限公司自主研发的一款多功能小型化智能装置，不但可以作为用户支线责任分界点开关使用，还可以作为变电站出线重合器使用。本说明书详细阐述了分界开关的设备构成、功能和安装方法。
符合下述标准：GB/T1984《高压交流断路器》、GB/T11022 《高压开关设备和和控制设备标准的共用技术要求》、DI402 《交流高压断路器订货技术条件》

二、工作原理
1 储能：拉动储能手柄，或使电动机转动，从而使储能轴旋转并带动挂簧拐臂转动，合闸弹簧被逐渐拉长，使机构储能，当弹簧过中后，由合闸掣子保持，使机构处于准备合闸状态。
2 储能完毕后，拉动手动合闸手柄或操作智能控制装置的合闸按钮，也可以操作遥控器的合闸按钮，使合闸半轴逆时针转动，解除储能保持，合闸弹簧释放能量，促使凸轮旋转，并带动输出拐臂和三相主轴。合闸将完成时，分闸掣子扣住半轴，使断路器处于合闸状态，分闸掣子与半轴的扣接量为1.5～2.5mm。
3 重合闸操作：机构在合闸状态下，再进行储能操作，合闸弹簧再次被拉长，弹簧过中后仍由合闸掣子保持储能状态，机构在合闸已储能状态下，即处于重合闸状态下，可实现"分－0.3s－合分"一次重合闸操作。
4 分闸操作：分界开关合闸后，拉动手动合闸手柄或操作智能控制装置的合闸按钮，也可以操作遥控器的合闸按钮，使分闸半轴逆时针旋转，分闸掣子解扣，分界开关分闸。

三、主要特点：

真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输；
操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可高达30000次；
环氧树脂封装：符合环保要求；已被广泛验证的户外性能；耐臭氧和紫外线；坚固、轻、不易碎裂；
永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流；
位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置；
开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好；
可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；
可与控制器配套实现遥控、遥测、遥信、遥调"四遥"功能。

四、安装尺寸：

五、技术参数：

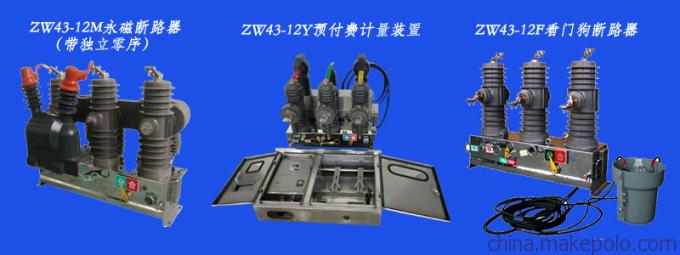

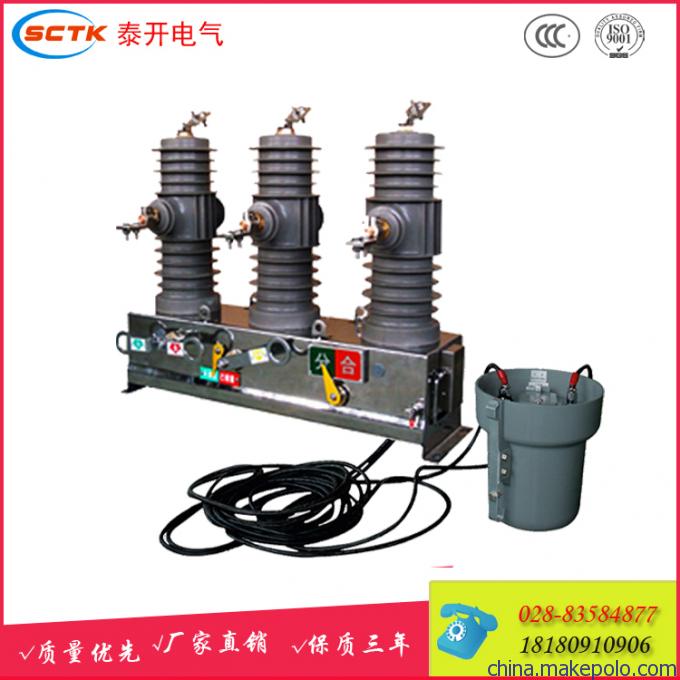

六、产品图片：
