产品概述

【立井提升】：≤17t

【提升速度】：≤12.3m/s

【容绳】：≤1595m

【应用领域】：本产品主要用于煤矿、金属矿及其它非金属等矿井地面提升，用以提升煤炭、矿石、矸石及升降人员、材料、设备工具等。本产品严禁违章操作！严禁超速运行！严禁超载运行！严禁停电溜放！

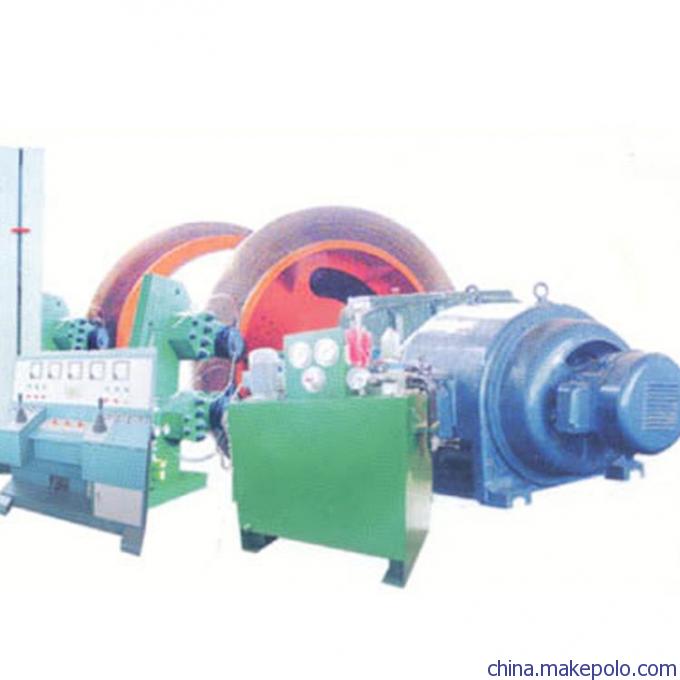

本系列提升机由电机的驱动，带动减速机器则使滚筒产生扭矩，缠绕其上的钢丝绳有了一定的线速度，从而获得了相应的位移，达到我们所需要的升降目的。

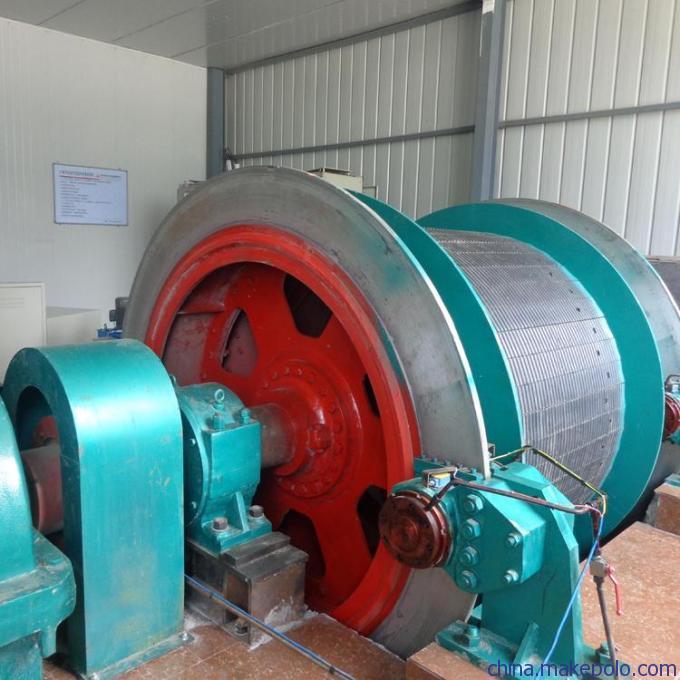

主轴装置：JK型矿井提升机便于用户现场安装，卷筒壳、制动盘为16Mn板，轮毂为45#铸钢，强度好坚固耐用又安全，其制动盘在出厂已经加工、调试，但在安装时必须对制动盘的端面跳动进行检查；双筒提升机有两个卷筒、主轴、五个轮毂、调绳装置等组成。

减速器：由太阳轮、行星轮、内齿圈和行星架组成的两级行星齿轮减速器，采用齿式浮动机构。太阳轮和行星轮材质均经渗碳淬火和磨齿，精度为6级，内齿圈经调质，中硬齿面，糖度为7级。机壳上有注油孔，下有油位显示。

液压系统：根据需要产生不同的油压，产生不同的压力，控制盘形制动器获得不同的制动力矩。能使制动器迅速回油，以满足紧急事故制动的需要。对于双筒提升机产生的压力油，控制调绳机构，使外齿轮左移或右移，实现平稳快速调绳。

盘形制动器：是从侧面对制动盘实施力量的，为了使制动盘不产生附加变形和主轴不承受附加轴向力，所以盘形闸是成对使用的，每一对称为一付。该制动器克服了杠杆式制动器的一些缺点，结构紧凑、安全性好、动作灵敏，便于矿用提升自动化。

深度指示器：本系列采用的牌坊式深度指示器，司机可以直观的了解容器的位置，除此之外，其上还装有上下过卷开关，防止容器上、下过卷。同时还装有警铃，当容器接近停车位置时发出减速信号；本系列采用牌坊式深度指示器。

安全保护装置：为确保矿井作业人员的安全，提升机特装设下列保险装置，防止过卷装置，防止过速装置，过负荷和欠电压保护装置，限速装置，深度指示器失效保护装置，闸间隙保护装置，松绳保护装置，减速功能保护装置，蝶形弹簧疲劳示警等。以上保护实行双线制。

电控装置：参考电控装置部分。
