一、产品描述：

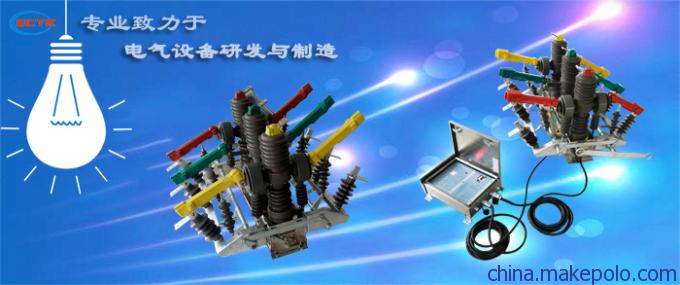

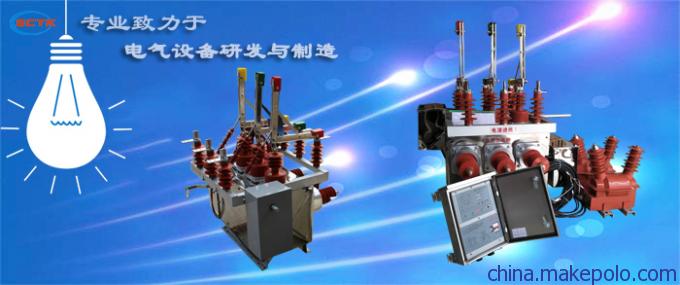

  HZW32-12GG型高压双隔离真空断路器，是由一台高压真空断路器与双相隔离和智能控制器三部分组成。应用于交流50赫兹、额定电压12KV、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。
产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。

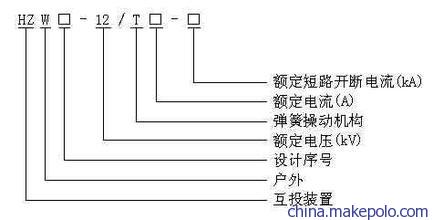

二、ZW32双电源自动切换开关型号及含义：

三、功能特点：

（1）实现双电源互投控制、优先级备自投控制，具有故障闭锁、PT断线闭锁、两侧开关位置闭锁，一侧失压分闸，一侧自动合闸功能。
（2）可根据用户要求，可配备过流、限时速断保护功能，保护定值可连续可调。
（3）遥控功能，可配备无线遥控器，实现近距离遥控开关合、分控制，且带有自动逻辑闭锁判断功能，安全可靠。
（4）本地操作、自动操作模式，可互相转切换，并可根据用户要求具有主、备投优先级功能。
（5）可根据用户要求，配置完善的'四遥'功能，可实现遥控、遥测、遥信、遥调功能。

四、技术参数：

2断路器装配调整后达到的数据

五、备自投逻辑(原理)

1无优先级备自投

无优先级备自投是指双侧进线电源互为备用，当一侧失电后另一侧主动投入，双侧电源互相投切。如图1所示，初始状态1PT、2PT有压，断路器A合，断路器B分。如果主电源进线失电，1PT由有压变为无压，那么互投控制器根据逻辑判断将先分闸断路器A，后合闸断路器B，切换至备用电源供电。即使主电源来电，备用电源非故障不失压情况下，仍由备用电源供电。
2有优先级备自投
有优先级备自投是指区分断路器A、B合闸供电的优先级，例如设置优先级高的开关为断路器A，当发生备自投时电源切换至优先级低的断路器B，但当优先级高的开关这侧恢复供电时，互投控制器根据逻辑将重新切换电源回优先级高的电源，断路器B分闸，由断路器A合闸供电，恢复初始状态。
3备自投闭锁
判断条件1：CT有过流，判定负载或线路发生故障，开关分闸动作，不应当自动切换再次供电。
判断条件2：遥控或手动分闸开关，判定人为检修或者倒闸，不应当自动切换再次供电。
判断条件3：PT断线闭锁备自投，并报断线故障，提醒检修人员。
