喷漆废气处理设备工作原理：

   喷漆废气处理设备在有机废气引入RCO催化燃烧室前，先通过预热管对废气进行先预热，再通过催化燃烧床内的电加热器加热废气使废气温度升高至260-420度，在催化剂的作用下，热反应生成无害的H2O和CO2，此时无需电加热，通过自身平衡处理掉高浓度有机废气。燃烧后放出大量的热量，可采用热交换器将高温尾气回收利用以减少预热能耗。

   喷漆废气处理设备多年的发展，我国在常规的污染治理技术方面应该说取得了长足的进步。如果用不同的参照系，跟自己比进步非常明显，跟“一带一路”沿线国家，其他发展中国家比，一点不落后，很多的常规的污染治理技术成套设备、集成的设备都在出口。

   喷漆废气处理设备是产生低温等离子的关键设备，该设备采用高压放电的方式形成低温等离子体。低温等离子体是继固态、液态、气态之后的物质第四态，当外加电压达到气体的着火电压时，气体被击穿，产生包括电子、各种离子、原子和自由基在内的混合体。

   喷漆废气处理设备放电过程中虽然电子温度很高，但重粒子温度很低，整个体系呈现低温状态，所以称为低温等离子体。低温等离子体降解污染物是利用这些高能电子、自由基等活性粒子和废气中的污染物作用，使污染物分子在极短的时间内发生分解，并发生后续的各种反应以达到降解污染物的目的。喷漆废气处理设备新颖的结构设计将低温等离子体的发生装置和催化氧化装置有机地结合在同一净化设备内，发挥了复合净化地效能，使之满足占地小，重量轻，能耗少，效率高地设计要求。

   喷漆废气处理设备防爆等级达到相关标准，安全可靠，适用于有爆炸危险的场所，实现达标排放的技术成熟度高；吸附率高、脱附回收效率高，应用范围广；运行费用低、能耗低；吸附装置全自动控制，无人值守运行：喷漆废气处理设备自控系统采用PLC控制，带有自诊断程序，主要阀门可实现手动—自动双模式操作。

喷漆废气处理设备工作原理：

喷漆废气处理设备装置工作过程可分为二个阶段，活性炭吸附阶段和活性炭脱附阶段，二个阶段的工作原理如下：

1、活性炭吸附过程：

喷漆车间排出的废气由漆雾过滤器（水幕漆雾净化）除去漆雾粉尘和水雾后经专用初中效过滤器进入活性炭吸附装置，有机废气通过活性炭层时，废气中的有机组分被吸引到活性炭的微孔中并浓集保持其中，有机组分从而与其它组分分开，其它组分气体（洁净气体）经风机排空。

2、活性炭再生过程：

活性炭使用一段时间，吸附了一定量的浓度后，会降低或失去吸附能力，此时活性炭需脱附再生，再生后活性炭重新恢复吸附功能，活性炭可继续使用。

再生时，启动催化燃烧装置预热室电源，将空气预热，预热后的气体进入吸附箱，箱中活性炭受热后，活性炭吸附的VOC挥发出来，VOC经风机送入催化燃烧室燃烧，分解成CO2和H2O蒸汽等热空气，热空气一部分回到活性炭吸附箱继续给活性炭加热，另一部分热空气排空，热空气内部循环多次,活性炭即可得到再生。

废气处理系统配置说明及部件介绍

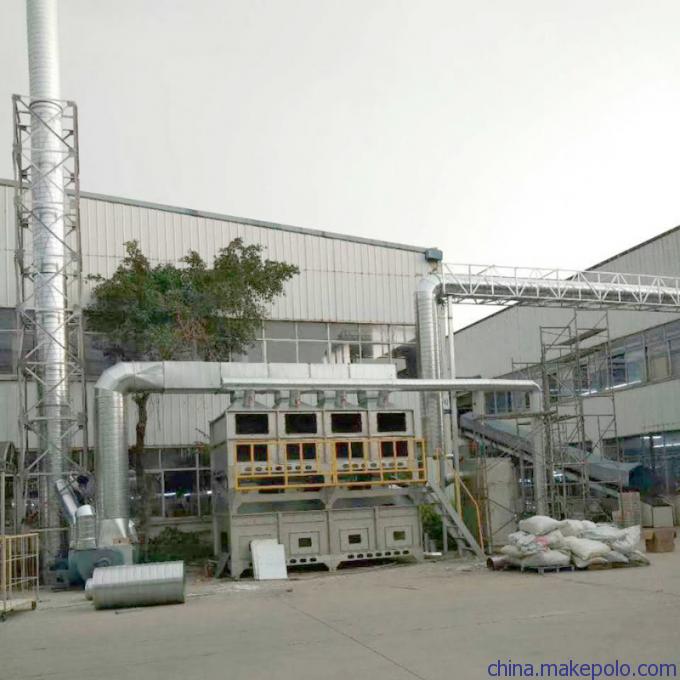

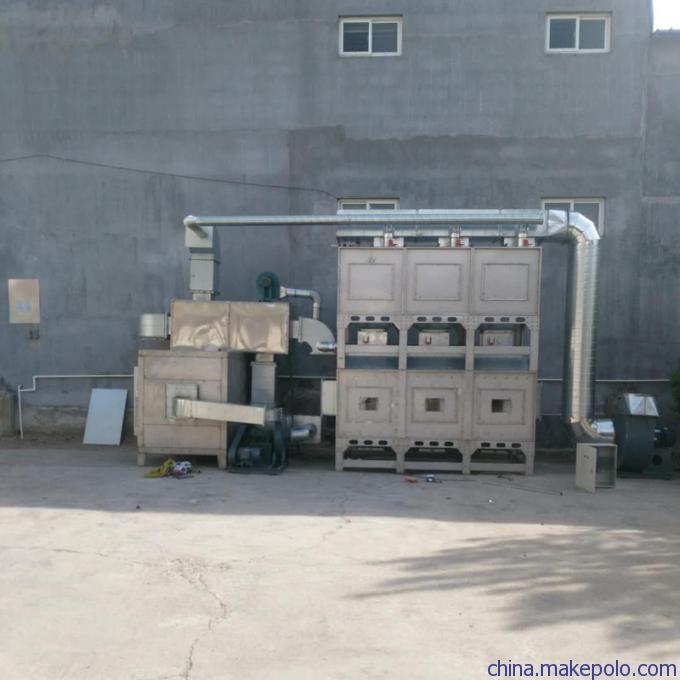

废气处理系统由干式过滤系统、活性炭吸附系统、催化燃烧再生系统、电气控制系统及通风管道系统等五大子系统组成。

1、干式过滤系统：包括过滤箱、抽屉、过滤材料等。

◎干式过滤器采用1.8mm不锈钢材料制作，选用抽拉式结构，这种方式使过滤材料更容易清理和更换。

◎过滤材料选用目前净化效率最高的玻璃纤维阻漆网，这种干式过滤材料是根据漆雾净化的特点专业开发出来的，它由玻璃纤维多层复合而成，密度随着厚度逐渐增大，后面用一层不同材质起支撑作用，具有高效、容量大、运行费用低、阻燃等特点。

◎保证漆雾净化的高效率，保证排放气体符合国家排放标准，干式过滤器采用二级过滤的方法，在第一级过滤的基础上再进行第二级过滤，而且第二级过滤材料更均匀，密度更高。孔径更细，二级过滤后漆雾的净化率更高。

干式过滤器一级过滤含有玻璃纤维过滤棉，主要用于去除大颗粒杂质或者粉尘，二级过滤采用中效过滤袋，过滤风速低、面积大，过滤风量大减少设备截面尺寸，更换消耗时间长；设过滤 F5 中效，除去废气中的漆雾颗粒等杂质；延长活性炭使用寿命及吸附周期。

2、活性炭吸附系统：包括吸附箱本体、活性炭、泄压装置、温度传感器、消防喷淋装置、仪表阀门等。

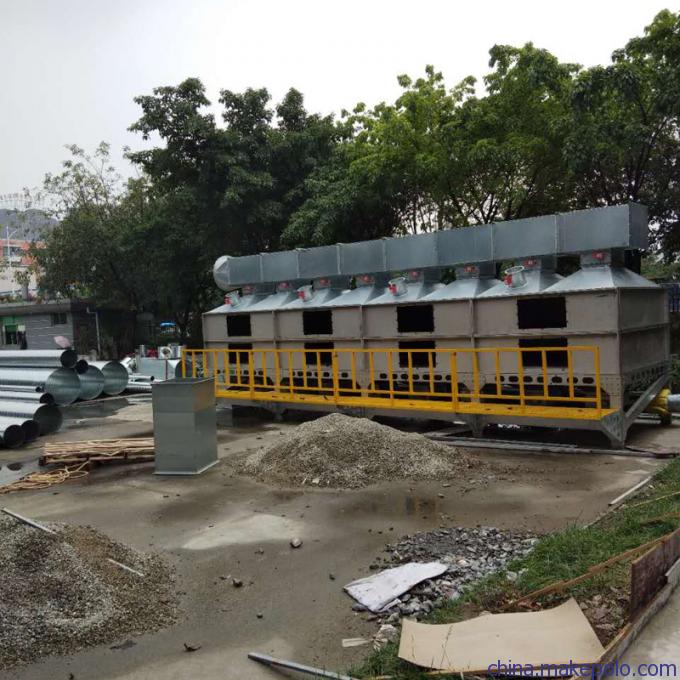

由于风量较大和有利于脱附再生等因素，活性炭吸附系统采用6个单元并联而成。

◎吸附床内胆1.8mm不锈钢材料制作，锥斗及上盖由1.5mm工业镀锌板材料制作。

◎为了保护设备安全，吸附箱上设置水喷淋装置，当温度超过极限设定值时，电柜就会报警，同时喷淋装置就会立即启动，进行喷淋灭火。

◎吸附床的吸附（出）风阀和再生进（出）阀门均采用气动阀门，此阀门密闭性好、开启灵活、维修方便、坚固耐用。

◎吸附箱上设置温度传感器，传感器监测吸附箱内温度，输出信号。

◎活性炭：

·吸附活性炭选用蜂窝状活性炭，活性炭的规格：100*100*100mm

·蜂窝状活性炭比表面积大，吸附能力强。蜂窝状活性炭流体阻力小，运行耗电省。

·活性炭填充量：活性炭的质量和数量决定废气处理设备净化效率高低，所以要在保证活性炭质量的基础上，合理配置活性炭的填量。
