跳汰机概况

       锯齿波跳汰机是现代重选设备 ，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物， 别是在锰矿、重晶石选矿领域中得到了广泛应用。

     传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为 弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。

    锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的 种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了 弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与 弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-40%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内先进水平，是目前较理想的重选设备 。

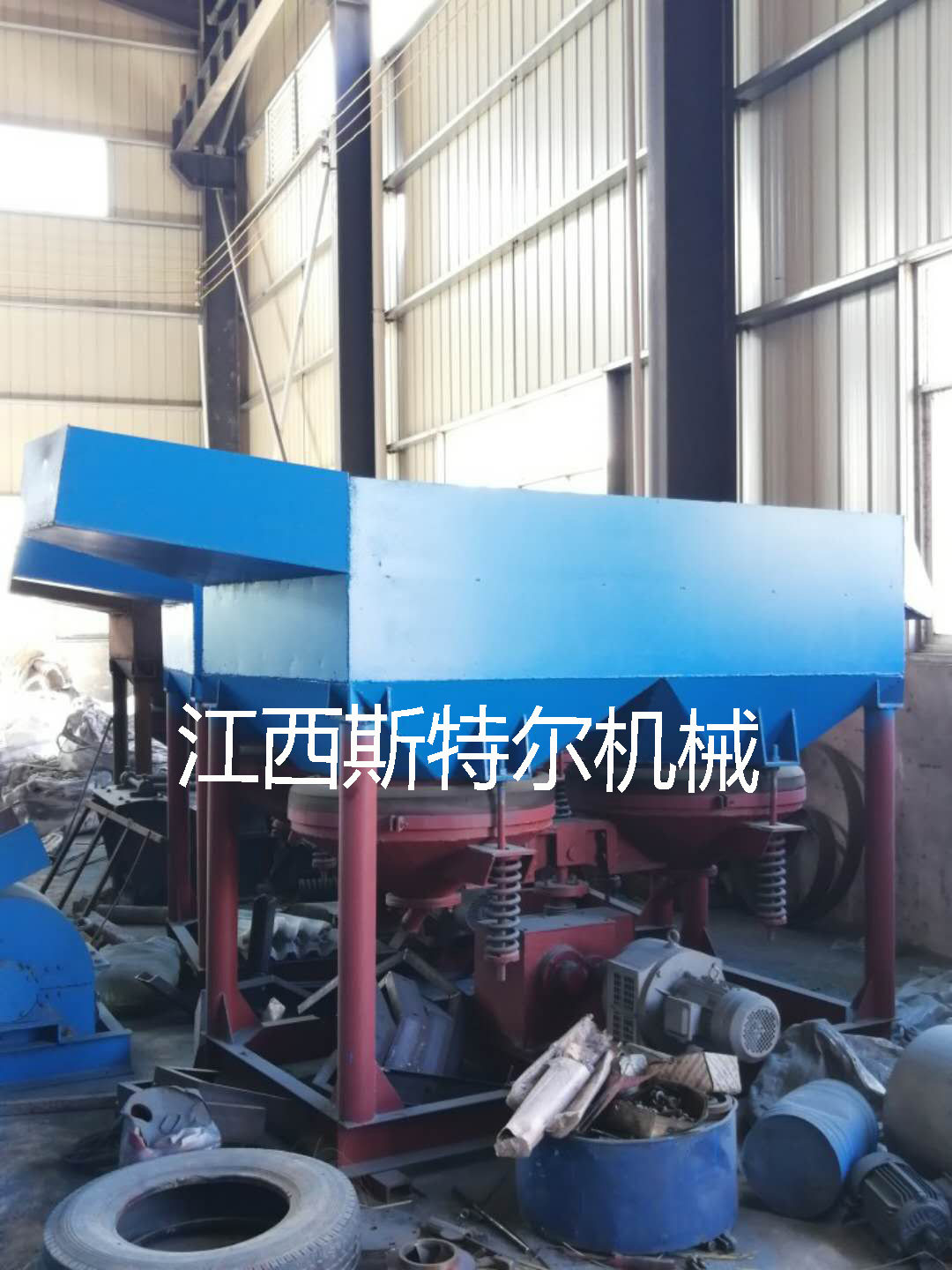

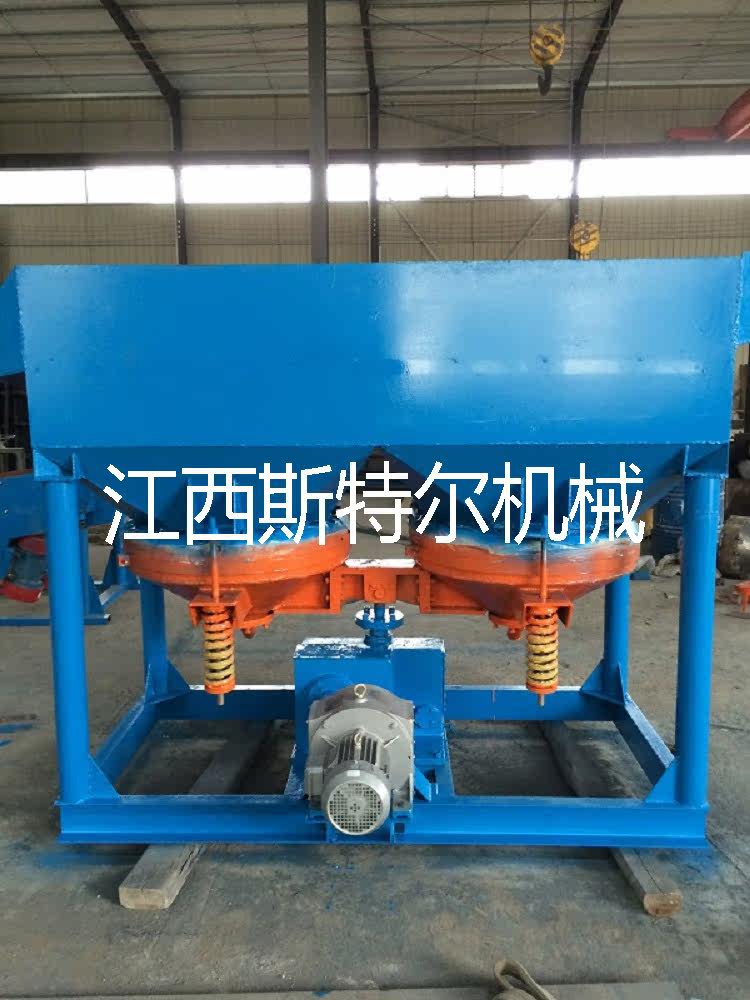

锯齿波跳汰机结构

1-选矿槽体； 2-橡胶隔膜； 3-锥斗； 4-弹簧；      5-调速电机               6-凸轮箱；

 7-补给水管法兰； 8-筛网；   9-给矿槽   10-床石  11-固定筛网架          12-木板
