插板阀

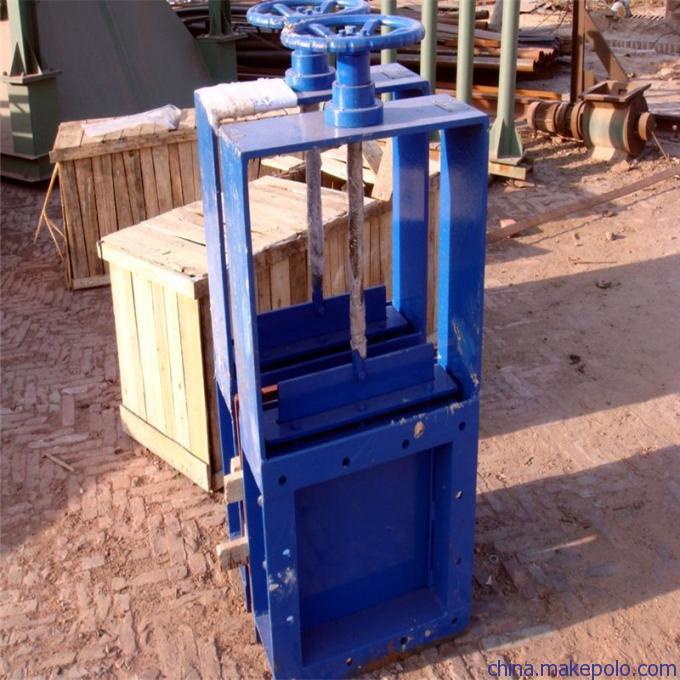

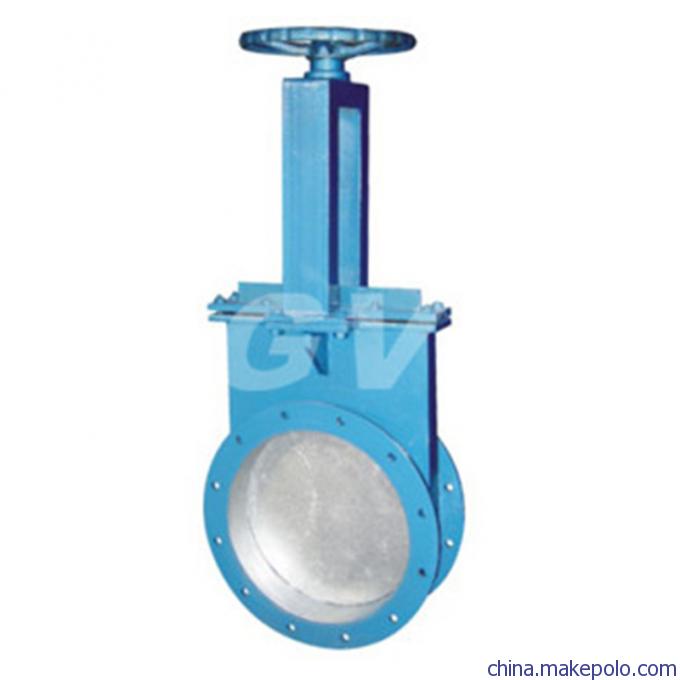

插板阀分为：电动插板阀、气动插板阀、手动插板阀、普通适用于建材、冶金、化工、电工等行业，作为各类设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。


插板阀通常与卸料器配套使用，有方形和圆形两种。


气、电、电液动单、双层插板阀介绍


该阀机构先进，质量可靠，操作灵活，装卸方便，采用优质碳素钢制造，其强度高，性能好，使用寿命长。该阀主要由钢架、甲板、DDT电动推杆，气缸或电液装置等零件组成。工作时，由电力或气缸内气体压力变化，使甲板做水平方向的往复运动，达到阀门的启闭目的，可广泛适用于建材、冶金、矿山等行业粉尘无流量控制的官道上，是控制粉尘物料流量的理想设备。


主要特点


（1）流体阻力小。闸体内部介质通孔是直通的，介质流经时不改变其流动方向，因而流动阻力较小。


（2）启闭较省力。启闭时阀板运动方向与介质流动方向相垂直。与相比，的启闭较为省力。


（3）介质流动方向一般不受限制。介质可从两侧任意方向流过，均能达到接通或截断的目的。便于安装，运用于介质的流动方向可能改变的管路中。


特点流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。


产品概述
插板阀又称闸板阀与是除尘器的卸灰装置，主要用于粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，操作简单，便于维修，可根据用户需求加工制作，插板阀根据不同的驱动方式可分为手动插板阀、电动插板阀、气动插板阀三种，普通适用于建材、冶金、化工、电工等行业，作为各类设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。

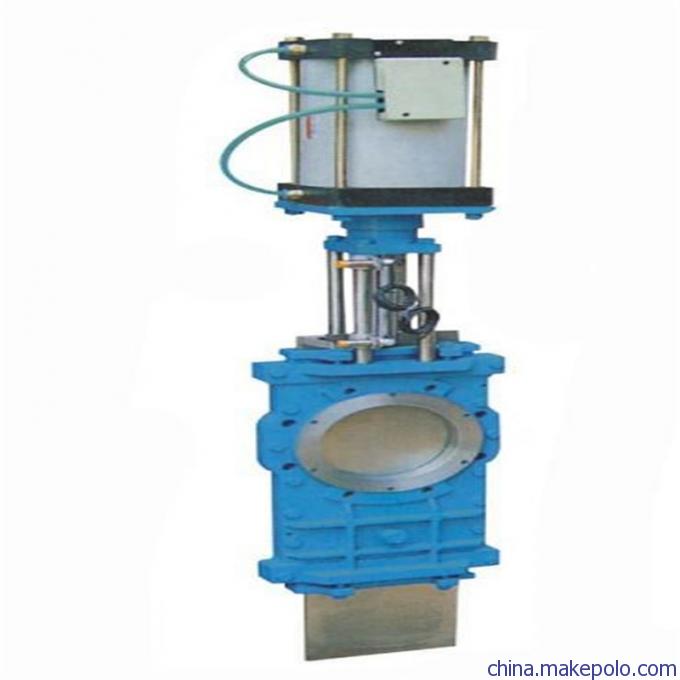

气、电、电液动单、双层插板阀介绍

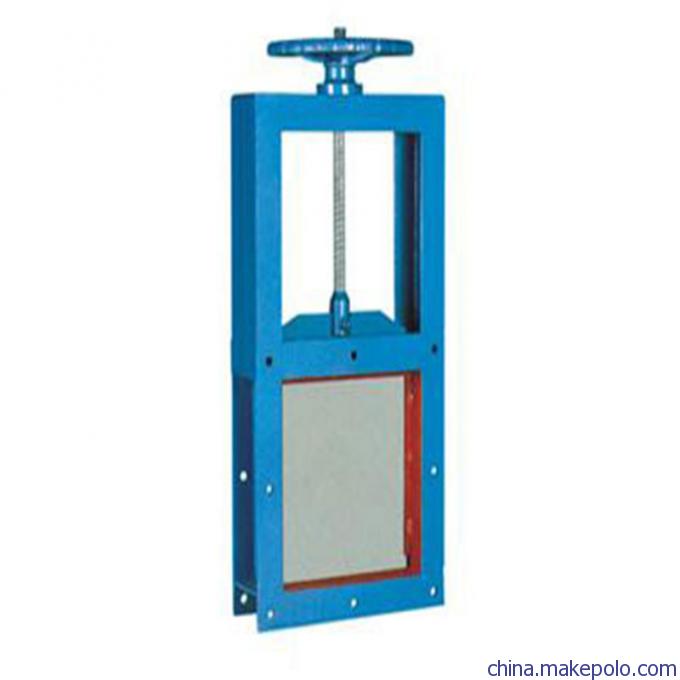

插板阀机构先进，质量可靠，操作零活，装拆方便，采用优质碳素钢制造，其强度高，性能好，使用寿命长。该阀门主要由框架、闸板、丝杆、螺母、气缸或电液装置等零件构成，工作时，由电力或气缸内气体压力变化，使阀板做水平方向上下反复运动，使插板阀达到启闭目的。广泛应用于冶金、碳素、化工、建材矿山等行业。
电动插板阀，电动滑板阀，电动卫生级插板阀，电动刀形闸阀，电动闸刀阀，电动刀形插板阀，电动快速切断阀




该产品通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区集中或程序控制，广泛应用于冶金、电力、矿山、水利等行业，是一种应用性强的新型更新替代产品。




公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
　　
公称通径：DN50~2000mmNPS2"~80"
　　
适用温度：-38~+1100℃(具体温度范围视密封副材质和介质性质而定)连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20密封形式：硬密封、软密封泄漏量：硬密封：D级(液体0.1XDNmm3/s)软密封：A级(零泄漏)配套附件：安装法兰
