产品概述
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中，GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中，对充电装置的稳压精度、稳流精度、纹波系数、充电机效率等技术指标及试验方法有明确的规定及技术要求。试验内容主要是通过调压装置（如变压器）将充电机交流输入电压在额定电压±10%内变化，通过负载调整装置（如放电电阻），使充电机的直流输出电压及输出电流在规定范围内变化（电压调整范围为额定值的90%～115%，电流调整范围为额定值的0～100%），在调整范围内测量电压、电流及纹波值，通过计算，得到充电机的稳压精度、稳流精度及纹波系数、充电机效率等。
充电机特性测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量等功能，同时配备充电机特性测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
产品实拍图

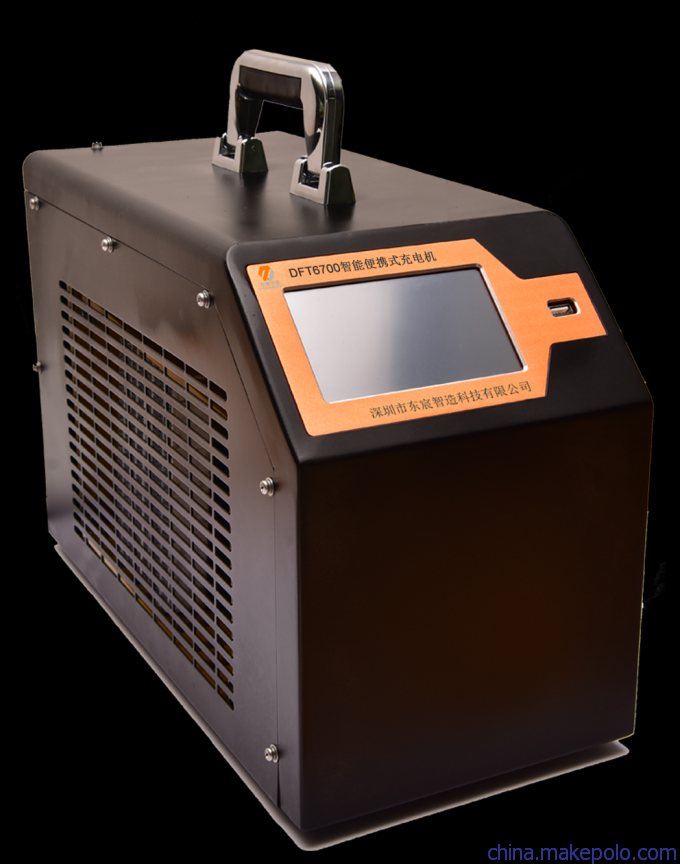

DFT6700直流电源特性测试仪主机
DFT6700直流电源特性测试仪后面接线图

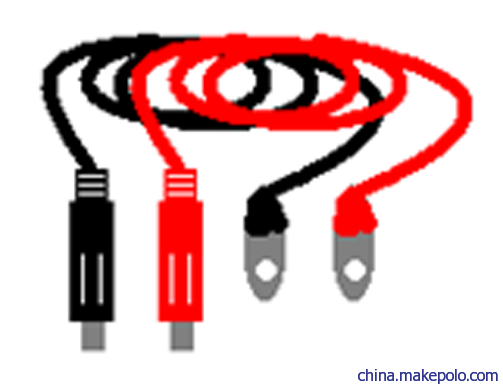

电压监测线

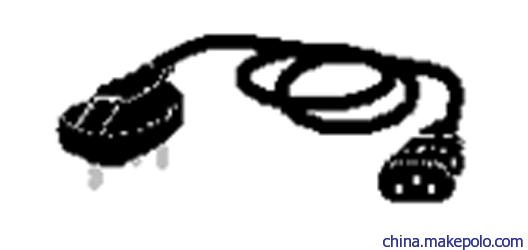

电源线
放电电缆
调压器（选配）
主菜单
产品功能
综合测试：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
稳压精度测量：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100%额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。
稳流精度测量：交流输入电压在额定电压±10%范围内变化、输出电流在20%～100%额定值的任一数值， 充电电压在规定的调整范围内变化时，其稳流精度。
纹波精度测量：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出出稳压纹波系数和稳流纹波系数。
效率测量：充电装置的交流额定输入功率与直流输出功率之比，效率测量显示测量交流电压、测量交流电流、测量直流电压，测量直流电流，并计算出输入功率、输出功率和效率。
谐波测量：电流谐波测量，主要显示1～25次谐波的状况，包括谐波(或基波)次数、谐波真有效值、谐波含 有率（HR）、总谐波畸变率（THD）等参数。
强大的数据处理功能：可对蓄电池的多项测量结果进行曲线显示、生成报表，并进行综合计算分析，准确判别。
数据分析：包括的综合分析、稳压精度分析、稳流精度分析、纹波系数分析、效率分析、电网谐波分 析和电池放电分析可重新显示原测量界面的内容。
数据上传：此功能允许用户将保存的测量数据上传到计算机以进行各种分析。
系统升级：此功能允许用户使用U盘更新仪表软件。产品特点
1、使用ARM和DSP以及16M字节的FLASH存储器；
2、仪表使用触摸屏，使操作更简单、方便；
3、可保存、回显测量数据或将其上传到PC机进行分析；
4、 模块化结构，设计合理，运行可靠。
5、中文菜单操作，简单易学。
6、可使用USB盘更新仪表软件；
7、 在PC机上用直流充电机特性测试仪数据分析软件对测量数据进行详细分；
8、采用大屏幕液晶屏显示，全汉化界面，人机对话方式操作，使用简便。
9、全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交
流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
10、 完备的通讯功能，具有RS232通讯接口与USB接口。数据传入计算机，进行入库管
理，可进行长期的历史数据保存和分析；利用U盘传递数据，随时测试随时保存、编
辑、打印。
11、强大的数据处理功能：可对充电机的多项测量结果、曲线显示、生成报表，并进行
综合计算分析，准确判别。
12、采用三相自动数控调压器：输出精度高、功率大，电压稳定度高，单机电流达到
20A。
13、模块化组合结构：采用模块化组合结构，体积小、重量轻，方便车载运输及在各变电站移动检测。产品技术指标
主机 | 调压器 |
工作电源：AC220V±10% | 额定功率：15KVA |
直流电压测量：0～300V±0.1% | 输入电压：380V±10% |
直流电流测量：0～60A±0.5% | 输出电压：300V～450V |
纹波系数：0.01%～10.00%±0.02% | 额定电流：20A |
负载电流：1～50A（大电流可定做） | 体积：260×350×600mm |
体积：500×360×420mm | 重量:18kg |
重量：15kg | |
内存：128Mbit | |
适用电压等级：220V、110V |

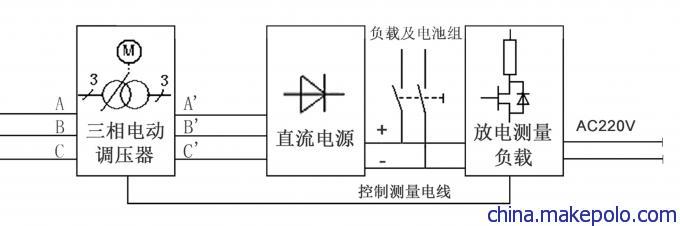

直流电源综合测试接线示意图
产品服务承诺
1、产品质量：全部产品从设计、生产、售后服务全过程都按照ISO9001质量体系认证文件标准执行，以确保产品质量。
2、服务宗旨：快速、果断、准确、周到、彻底
3、服务目标：服务质量赢得用户满意
4、服务效率：保修期内或保修期外如设备出现故障，在接到通知后，技术服务人员在24小时提供技术支持，返厂后一周内维修发货。
5、服务原则：产品保修期为两年，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
6、发货包装标准：1、小型设备铝合金箱、纸箱；2、大型设备铝合金箱、纸箱、打木架。产品的日常维护
1、主机的清洁维护 使用柔软的湿布与温和型清洗剂清洗充电机特性测试仪主机。请不要使用擦伤型、溶解型清洗剂或酒精等，以免损坏主机上的文字。 2、 电压测试探头的清洁维护 使用柔软的湿布与温和型清洗剂清洗电压探头。清洗完后用清水清洗一遍，擦干。请不要擦伤探头的金属部分，以免造成接触不良，使测试结果出现误差。 3、电流测试探头的清洁维护 使用柔软的湿布与温和型清洗剂定期擦洗电流探头。请不要使用擦伤型、溶解型清洗剂或酒精等。用稍带一点油的布擦试磁芯头。不要让磁芯头生锈或腐蚀。
常见问题解答
1、启动测试后立即停止
请检查测试参数设置及充电机接线、电压测试线的连接状况。
2、开机后显示屏无显示
请检查输入电源接线端子是否接触良好。
