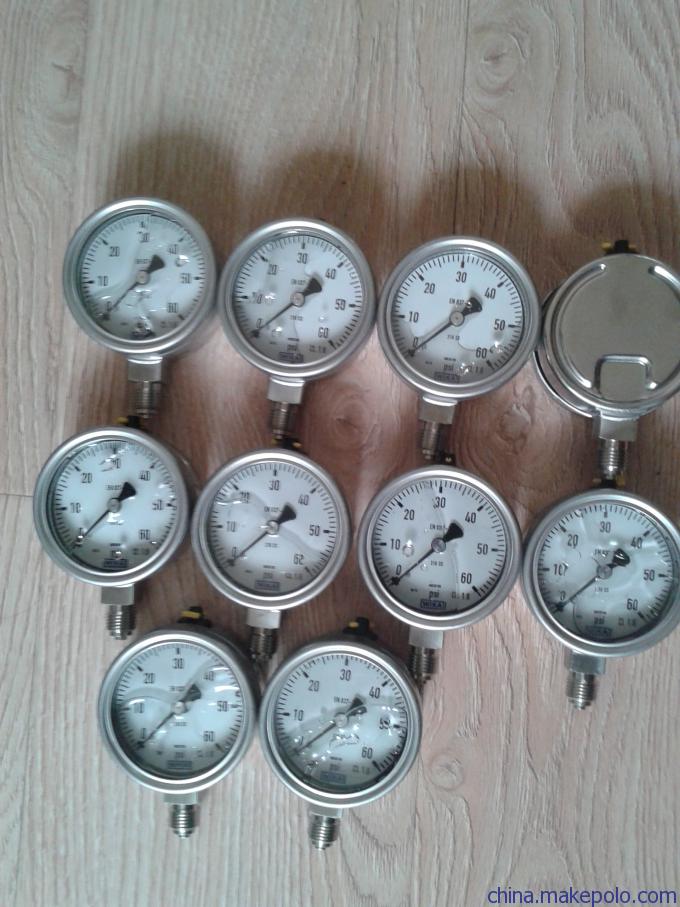

德国进口WIKA压力表
全不锈钢充液耐震压力表
EN837-1标准
型号232.50.063/232.50.100/232.50.160
0-160MPa压力可选
充液/非充液
轴向/径向安装
请电话咨询18120074805
应用：
针对有动态压力载荷和振动载荷情况壳体充液。
适用于有耐震等要求较高的工艺流程中（介质的腐蚀性很强以及周围环境腐蚀性也很强的场所）测量各种气体及液体介质的压力。
针对过程控制工业，化工，石化，发电站，矿山，地面上工程，环境保护，机械制造和一般性的机械设备制造。
功能特性：
很强的抗负荷变换能力及抗震动抗冲击能力
全不锈钢结构
通过德国的劳氏认证和高斯认证
压力范围：0～160MPa
描述：
设计：符合EN837-1标准
标准尺寸（mm）：63、100和160mm
准确度等级：
表圆直径63mm：1.6
表圆直径100，160mm：1.0
压力范围：
表圆直径63mm：0～0.1至0～100MPa
表圆直径100mm：0～0.06至0～100MPa
表圆直径160mm：0～0.06至0～160MPa
可提供其它等值压力范围以及真空标度
有效工作压力：
表圆直径63mm：静压：3/4×满量程值；动压：2/3×满量程值；瞬压：满量程值
表圆直径100，160mm：静压：满量程值；动压：0.9×满量程值；瞬压：1.3×满量程值
允许温度：
环境温度：-40～+60℃，当表壳不充液的情况；-20～+60℃，当表壳充甘油的情况
介质温度：最高+200℃，当表壳不充液的情况；最高+100℃，当表壳充液的情况
温度影响：当测量系统的温度在参考温度（+20℃）附近波动时，最大变化为量程的±0.4 %/10 K
防护等级：IP65按EN 60 529/IEC 529标准
标准型结构
过程连接接口：
CrNi-不锈钢316L，外螺纹径向或轴向（偏芯）；
表圆直径63mm：G1/4B，SW14；
表圆直径100，160：G1/2B，SW22
测量敏感元件：CrNi-不锈钢，压力小于10MPa：C型弹簧管；大于等于10MPa：螺旋型弹簧管
传动机芯：CrNi-不锈钢
表盘：铝，白底黑字刻度，表圆直径63mm时带有指针阻止柱
指针：铝，黑色
表壳：CrNi-不锈钢，壳体上面12点的位置（表圆直径63）带有卸压孔和（表圆直径为100和160mm时）卸压孔在壳体背后，压力范围小于或等于0.6MPa时可以通过泄压阀来平衡内部压力。
表玻璃：多层安全表玻璃
玻璃镶嵌环：镶嵌环，CrNi-不锈钢
填充的液体（针对型号233.50）甘油99.7%
特殊制造方式：
用于氨气装置（表圆直径100和160mm）
对于制冷剂R717（NH3）带有温度标度℃
压力范围：-0.1～0～1.5MPa或-0.1～0～2.6MPa
优化选择特殊型
其他的过程连接
化学密封直接安装请看化学密封简易样本
蒙乃尔测量系统（型号26X.50，不适合表圆直径160背部轴向接口）
测量系统CrNi-不锈钢1.4571
CrNi-不锈钢前带边，后带边
CrNi-不锈钢前带边，抛光
三棱前带边，CrNi-不锈钢抛光，带固定架
环境温度-40℃：充硅油
电接点开关（参见样本AC 08.01）
带有电信号输出的压力仪表参看型号PGT23.100/160
全不锈钢波登管压力表
型号232.50/233.50，不充液/充液
