自动门安全光线 自动门红外防夹电眼
暗装对射防夹探头 防撞光线
产品应用:
本产品由成对的发射、接收光眼和主控制器组成；主要应用于各平移自动门以及电动伸缩门、自动卷闸门的安全防夹（人或物）辅助功能。能准确可靠探测到通过人或物，给自动门提供一停关又开的开门信号，从而避免自动门夹人夹物的安全隐患事件。最大特点：发射接收距离远（可达10米）；光眼安装布线灵活方便，对眼容易，调整容差较大；光眼头固定牢固，不易脱；抗干扰能力强，不受各种可见光、非调制红外光的干扰和误触发；单束光、双束光自行可选；信号接点输出延时灵活可调；
面板指示及使用介绍：
①选择远距离
②选择近距离
③选择双束光接入
④选择单光束接入
⑤副光线接收发射头接入
⑥电源动作指示灯
⑦输入电源、输出接点主光线接收发射头接入
⑧常开常闭输出跳拨开关
整体特征:
1.采用微电脑控制技术，系统集成度高，稳定性强。
2、国际通用光学镜头设计，聚焦性好，受控角度合理，安装对射方便。
3、采用微电脑特殊编码收发技术，发射接收距离远，抗干扰能力强。
4、采用德国接收滤波、解码、放大系统，有效解决抗自然日光干扰问题。
5、发射头采用低功耗高脉冲发射技术，发射距离远，耗电省，镜头寿命长。
6、具有单组或双组收发镜头分体连接输入，连线屏蔽性好。可一控一束光，
也可一控双束光。
7、光线遮挡触发后，输出接点信号可灵活调节接点延时时间。
8、宽电压输入设计，12∽36V交直流电源输入均有效。
9、特有高精度计算模式，并有阳光滤光因子，使系统的搞干扰性能大大提高。
10、设有接收头短接故障报警功能。

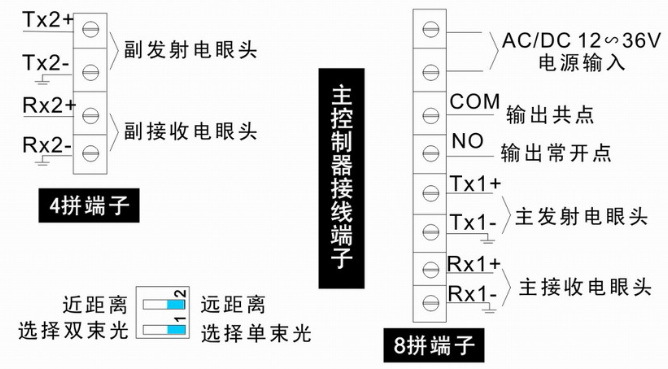

输入输出接线端子定义：
特定注意事项：
电眼头安装时，钻孔的孔径为13MM
单束光时，建议离地安装高度：60CM 双束光时，一组安装离地高度30CM,另一组离地高度 90CM
选择单束光时，发射接收光眼头必须接在8拼端子的主收发端子上，否则接在副收发端子会导致控制失效！
收发对射的电眼头，有一定的自动捕捉范围，但安装时请务必对正，确保水平、垂直方向的一致性。
收发对射的电眼头之间，平时应注意不能摆放盆景或其它堆放物以免引起阻挡误动作。
本系统具有优良的抗自然光干扰能力，但安装时应尽量避免强烈太阳光的直接正面直射电眼头。
要确保安全光线离地高度不小于20CM.
主要技术参数：
供电电源：AC/DC12∽36V
静态电流:25mA
动作电流：40mA
最大收发距离：10米
输出接点吸合保持延时：0∽1.5秒可选
外接配线：发射线（蓝色）6米；接收线（黑色）6米
光束数：单束光或双束光可选
工作环境温度：-42℃∽45℃
工作环境湿度：10∽90%RH
外观尺寸（主控制器）：123（L）×50（W）×32（H）mm
外观尺寸（电眼头）：19（L）×13（D）mm
总重量（单束光）：约235克
