1、增加了自动灵敏度模式：用户在5秒钟内依次按下遥控键高、中、低、自动，探测器将进入自动灵敏度状态，会根据环境中的PM2.5的浓度，自动采用一个最佳灵敏度，一方面降低PM2.5干扰引起的误报，另一方面基本避免了吸烟后反复报警的问题。此改进使得睿士达控烟卫士进入了人工智能控烟时代。

2、将探测灵敏度提高30%，现在的中灵敏度相当于此前的高灵敏度，低灵敏度相当于此前的中灵敏度。

3、遥控设置的灵敏度模式、控烟模式，探测器会自动记忆保存，即使掉电，也不会消失。

一、   简介

睿士达RESDA（Reliable Early Smoke Detection Apparatus） 控烟卫士由上海滇耀精密电子有限公司研发生产，主要用于烟雾的探测及报警，以解决当前社会控烟存在的取证难、执行难的问题，广泛用于宾馆、餐馆、卫生间等公共场合控烟。其具备如下主要特点：

★采用蓝光技术，结合全球领先的电子滤网技术，滤网孔径大小软件可调，自动去除灰尘、水汽等干扰，是目前真正能防灰尘、水汽误报的烟雾探测器，灵敏度是普通烟雾探测器的200-400倍。

★ 数字语音播放，时间长，语音洪亮、清晰，分为提示音、警告音。

★ 红外遥控操作。

★ 灵敏度高、中、低可设。

★ 具备语音自动提示、手动提示功能。

★ 多达三种控烟模式：自动、显示锁定、语音锁定。

★ PM2.5监测，可显示实时、1小时、1天PM2.5。

★ 多台设备可组网运行。

二、   主要技术指标

三、创新才能做得更好

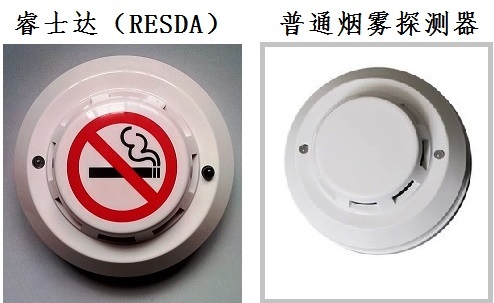

    1、同样外观

      为了方便安装、使用，睿士达（RESDA）烟雾探测器的外壳与普通烟感探测器一样。

   2、不一样的内涵

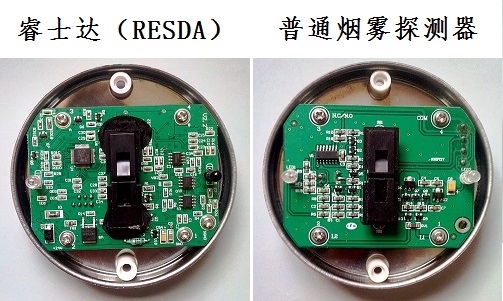

        2.1  睿士达（RESDA）烟雾探测器与普通烟雾探测器内部电路图比较

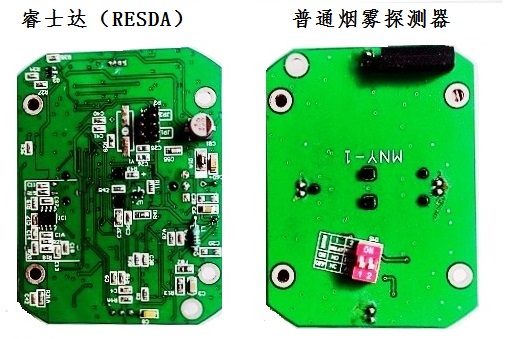

         2.2  背面PCB电路比较

      从上述图可以看出：睿士达（RESDA）烟雾探测器内部电路比普通烟雾探测器要复杂得多，要实现超高灵敏度，实现独创电子滤网功能，对电路要求当然要高得多。

   3、完全不同的效果

      从上表可以看出：睿士达（RESDA）烟雾探测器灵敏度是普通烟感探测器的上千倍，可用报警灵敏度（报警阈值）是普通烟感探测器的400倍，防误报能力完全秒杀普通烟感探测器；其性能已超过目前广泛使用空气采样式极早期火灾烟雾探测器，而价格只是空气采样的1/100左右。就探测性能及防误报能力来讲，已领先于同类水平；是光电烟雾探测领域的真正革命，适用于灰尘多、水汽多、需要极早期烟雾探测的场合。

   4、自主知识产权

       4.1  防误报能力的源泉、电子滤网的基础：一种识别、计量烟雾粒子的方法及装置

      4.2 高灵敏度的保证：一种高灵敏度烟雾检测装置

四、控烟解决方案介绍

   1、证据保存型控烟方案

      针对目前控烟存在的取证难问题，证据保存型方案可以在检测到有人吸烟时，显示烟雾最大浓度，并锁定显示（显示锁定工作模式），烟雾消散后，显示作为证据保存，不会消除，只有管理人员执行复位操作后，显示才会消除。如果设置静音时，检测到烟雾后，烟雾浓度被锁定，但不会显示，退出静音状态后，就能显示烟雾浓度。

        烟雾是PM2.5中的一种，为了宣传吸烟的危害，控烟卫士可以测量显示PM2.5。烟雾浓度、PM2.5显示如下表：

1.1     高灵敏度下的报警状态显示及语音表一（单位：0.0002%m/obs）

1.2    高灵敏度下的报警状态显示表二（单位：0.0002%m/obs）

注：中灵敏度显示阈值是高灵敏度的1/2，低灵敏度是高灵敏度的1/4。

1.3    PM2.5显示表一

1.4    PM2.5显示表二

 2、语音提示型控烟方案

       语音提示型控烟方案具有证据保存型方案的基础上，增加了语音提示功能，语音有两种：提示音、警告音。在检测到吸烟的初始阶段，自动播放提示音，随着烟雾浓度增加，会自动播放警告音，如果烟雾报警持续设定的时间后，烟雾浓度下降，如果工作在自动、显示锁定工作模式下，语音播放会自动停止；在语音锁定工作模式下，一直在播放，需要人工复位操作，才会停止。当然，操作静音后，即使在报警状态，语音也不会播放。主要用于无人管理的卫生间控烟提示（工作在自动模式）。

       除了上述功能，还具备人工播放警告音、提示音功能，主要用于餐馆，就是设备还未检测到烟雾，但餐馆人员仍已经发现有客人吸烟，这时可用人工播放功能。

    语音内容可以根据客户要求定制。

    2.1 缺省的提示音内容

       提示音以宣传吸烟的危害为主，以达到劝戒烟的目的。

“这里是控烟条例规定，必须禁烟的公共场所，请不要吸烟！

吸烟会引起气管炎、肺气肿、肺心病、肺癌！

吸烟导致心脑血管疾病、糖尿病、猝死综合症，呼吸功能下降、中风等共20多种疾病！

肺癌、胃癌、胰腺癌、膀胱癌、肝癌、口腔癌、鼻窦癌等11种癌症与吸烟显著相关！

吸烟还会导致骨质疏松，更年期提早来临，吸烟可使男性丧失性功能和生育功能，孕妇吸烟可导致胎儿早产及体重不足，流产机率增高！

实验证明，吸烟严重影响人的智力，记忆力，从而降低工作和学习的效率！

吸烟不但伤害自己，而且也会导致周围的人被动吸烟，危害也非常大，中国53%的儿童被动吸烟，危害更大，容易患肺炎，支气管炎，重症哮喘和其它疾病！

所以，为了您和您的孩子，做一个健康的人，请您不要吸烟！为了不危害他人，做一个高尚的人，请您不要吸烟！为了不违反相关法律，做一个守法的人，特别提醒您，不能在此吸烟！！！”

   2.2缺省的警告音内容

        警告音以宣传控烟法规为主，特别是违反控烟法规导致的后果，警告音是重复播放的。

        反复播放刺耳的警告音，接着播放“根据控烟条例规定，这里是必须禁烟的公共场所，为了您和他人健康，请不要在此吸烟！”。

五、   安装及操作说明

1、烟雾探测器及安装底座

2、语音报警器

备注：

 红：电源+12V

 黑（蓝）：电源地

    绿：提示音播放

    黄：警告音播放

3、网络接线图

        多个烟雾探测器与语音报警器可以通过一根4芯线连接，例如用于卫生间，每个蹲位上方安装一个探测器，卫生间内部安装一个语音报警器（本地），卫生间外可以安装一个语音报警器（远程），用于通知管理人员。语音播放器音量已经够大了，如果觉得小的话，也可以多安装一个，多个语音播放器播放时，基本上是同步的。

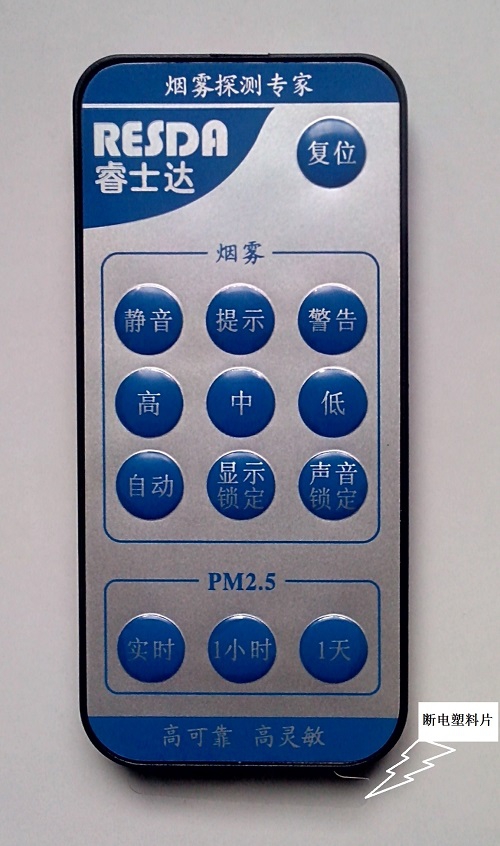

六、   红外遥控器

1、复位：用于对烟雾报警复位，清除烟雾报警。

2、提示：用于手动控制播放禁烟提示音。按一下播放提示音，再按一次，关闭。

3、警告：用于手动控制播放禁烟警告音。按一下播放警告音，再按一次，关闭。

4、高、中、低：灵敏度选择，高灵敏度是中灵敏度一倍，是低灵敏度的4倍。

5、静音：检测到烟雾报警时，既不显示报警，也不播放语音，按自动、显示锁定、语音锁定退出静音模式，就可以显示报警、语音播放。

6、自动：自动工作模式，烟雾报警时，自动显示报警、播放语音，随着报警消失，显示、播放语音也自动消失。

7、显示锁定：显示锁定工作模式，报警持续时间超过指定时间长度，报警显示将被锁定在达到的最大状态，不会随报警消失而消失，语音播放随着报警消失而停止。

8、 语音锁定：语音锁定工作模式，报警持续时间超过指定时间长度，显示、语音播放将被锁定，不会随报警消失而消失。

9、 实时、1小时、1天：PM2.5显示，分别显示实时值、最近1小时的值、最近1天的值。

备注：使用时候一定要把遥控器上断电塑料片取出，否则无法遥控操作。

七、   典型运用

根据控烟条例规定，经营场所负有控烟义务，一般要设立控烟督导员（专人），负责控烟提示。目前，需要控烟的场合可以大致分为三种：有专人在现场(如餐馆)，有专人管理但不在现场（如宾馆房间），无专人管理（如公共卫生间）。这三种场合典型运用如下：

1、餐馆

    目前，餐馆里控烟难的一个重要原因，就是提醒不要抽烟时，比较难为情，怕与客户起冲突，因此执行控烟条例不积极。可将控烟卫士设置在自动工作模式，也可以根据现场情况，手动播放提示音，为餐馆提供规范化的控烟提示管理，在有人吸烟被人投诉的情况下，避免被有关部门罚款。

2、宾馆客房

    宾馆客房控烟难存在的问题就是取证难，可以将控烟卫士设置显示锁定工作模式，如果客人在客房抽烟，控烟卫士会自动语音提示，同时锁定显示，随着烟雾消散，语音提示会停止，但显示依然作为证据被保存，服务员打扫卫生时，通过显示就知道，房间内是否吸过烟。宾馆可以据此做进一步的控烟管理，如吸过烟的房间房价不打折，不吸烟的房间可以打折。当然，如果担心显示、语音播放会影响客户休息，可以将控烟卫士设置为静音状态，这样检测到吸烟时，不会显示，也不会播放语音，取证时，按下显示锁定，就会退出静音状态，同时显示保存的吸烟证据，服务员取证后，按复位键清除证据，以备下次检测。

3、公共卫生间

  可以在将控烟卫士设置在自动工作模式，为了加快检测速度，在每个蹲位上方设置一个烟雾探测器，检测到有人吸烟时，探测器会显示报警，语音报警器会自动播放语音，如果此时灭烟，烟雾浓度开始降低，控烟卫士会自动进行复位，以备下一次检测。如果有专人管理，可以将控烟卫士设置在语音锁定工作模式，检测到吸烟时，显示及语音报警一直持续，直到管理人员手动复位为止。

八、 常见问答

        1、睿士达（RESDA）控烟卫士烟雾探测灵敏度如何？

              答：睿士达控烟卫士灵敏度分为高、中、低三档可设，以高灵敏度为例，启动提示音播放报警的烟雾浓度值相当于PM2.5检测中的25ug/立方，这个浓度值在PM2.5的评价标准里面就是优，也就是说空气中的烟雾浓度达到PM2.5评测优的标准，就开始报警了；启动警告音播放报警的烟雾浓度值相当于PM检测中的50ug/立方，相当于PM2.5评价标准里面的良。在中灵敏度下，启动提示音警告音的报警值分别PM2.5评价标准中对应良、轻度污染。在低灵敏度中对应轻度污染、中度污染。从上述对应比较中可以看出，睿士达（RESDA）控烟卫士烟雾探测灵敏度是非常高的，比现有的销售价达几千乃至几万的极早期火灾设备灵敏度高5-50倍，其相应的技术已经获得了国家发明专利。

       2、如此高的灵敏度，空气中的PM2.5、水汽、灰尘会引起误报吗？

               答：烟雾的粒径范围一般分布在0.1um—1um之间，PM2.5的粒径在2.5um一下，我们采用了电子滤网技术，自动将大于1um以上的颗粒滤除，由于采用综合评价方法，1um以下的PM2.5颗粒大部分也被滤除，因此PM2.5的影响是比较小的。但在PM2.5高污染的环境下，会有一部分没有被滤除，引起误报，这时，需将灵敏度调低。可以这样讲，如果不采用电子滤网技术，即使在环境优良的场合，误报率是非常高的。对于普通的灰尘、水蒸汽，粒径都在2.5um以上，电子滤网可以轻易滤除。所谓电子滤网技术，就是利用电子、光学结合软件算法，实现了滤网的功能，目的将非烟雾颗粒滤除，提高烟雾检测的可靠性，目前，这个技术已经申请了发明专利。

        3、睿士达（RESDA）控烟卫士语音提示内容可以定制吗？

               答：语音报警器采用采用专用数字播放器，播放内容是可以定制的，客户将播放内容文字发给我们，我们合成之后，发给客户确认，生产时，将语音烧录在播放器里。

       4、语音报警器播放效果如何？多个语音播放器安装在一起时，声音会不会互干扰，形成噪声？

              答：语音报警器内置2W喇叭，声音宏亮、清晰。在同一个网络内多个语音报警器，采用集中控制同步播放技术，不会形成干扰、噪声，由于每个语音报警器播放速率会有点差别，播放效果就像多人合唱一样。

       5、睿士达（RESDA）控烟卫士PM2.5测量准确性如何？

               答：睿士达（RESDA）控烟卫士与目前淘宝网上卖的PM2.5检测仪的测量原理是一样的，均采用光学测量法，采用光学测量法受原理限制，即使在实验室环境，还是有30%-40%的不确定性。我们的设备采用的是蓝光测量，与一般采用红光或者红外光PM2.5检测仪相比，对粒径在1um以下的粒子更敏感，主要偏向于PM1.0的测量，准确性差不多，只能做参考。正因为如此，睿士达（RESDA）控烟卫士在显示PM2.5时，没有定量显示，只是一个定性显示，就是显示优、良、轻度污染、中度污染、重度污染、严重污染。

       6、睿士达（RESDA）控烟卫士如何安装？

               答：睿士达（RESDA)控烟卫士的安装主要涉及两部分：语音报警器、烟雾探测器。语音报警器安装比较简单，把背后不干胶撕下，清除安装位置的灰尘，贴上就行。烟雾探测器安装目前由两种方式：（1）、直接将底座安装在天花板上，中间打孔穿线即可。（2）、在没有天花板，不便于接线时，可以使用86型接线盒，推荐86H50，86型接线盒是建筑安装接线的标准件，非常容易买到。如果要走明线，就采用明盒，否则采用暗盒，由客户根据实际情况选择购买。

     7、睿士达（RESDA）质量保证及售后服务？

               答：所有睿士达（RESDA)系列产品，均需电脑参数设定，测试，并将测试工号记录在参数里，产品出现问题，可以实现问题倒查，质量是有保证的，并且发货之前，要进行整套测试，确信没有问题，才发给客户。关于售后保障，7天之内出现问题，包退，来回运费由厂家承担，7天内没有问题，客户不满意，寄回厂家的邮费由客户承担，但须保证产品外观不影响二次销售；三个月内出问题，包换，运费各自承担；1年包修，来回邮费由客户承担。1年后维修，仅收取材料费，来回运费由客户承担。
