回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。由于它的高度较低重量又轻，特别适应于薄煤层、和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。

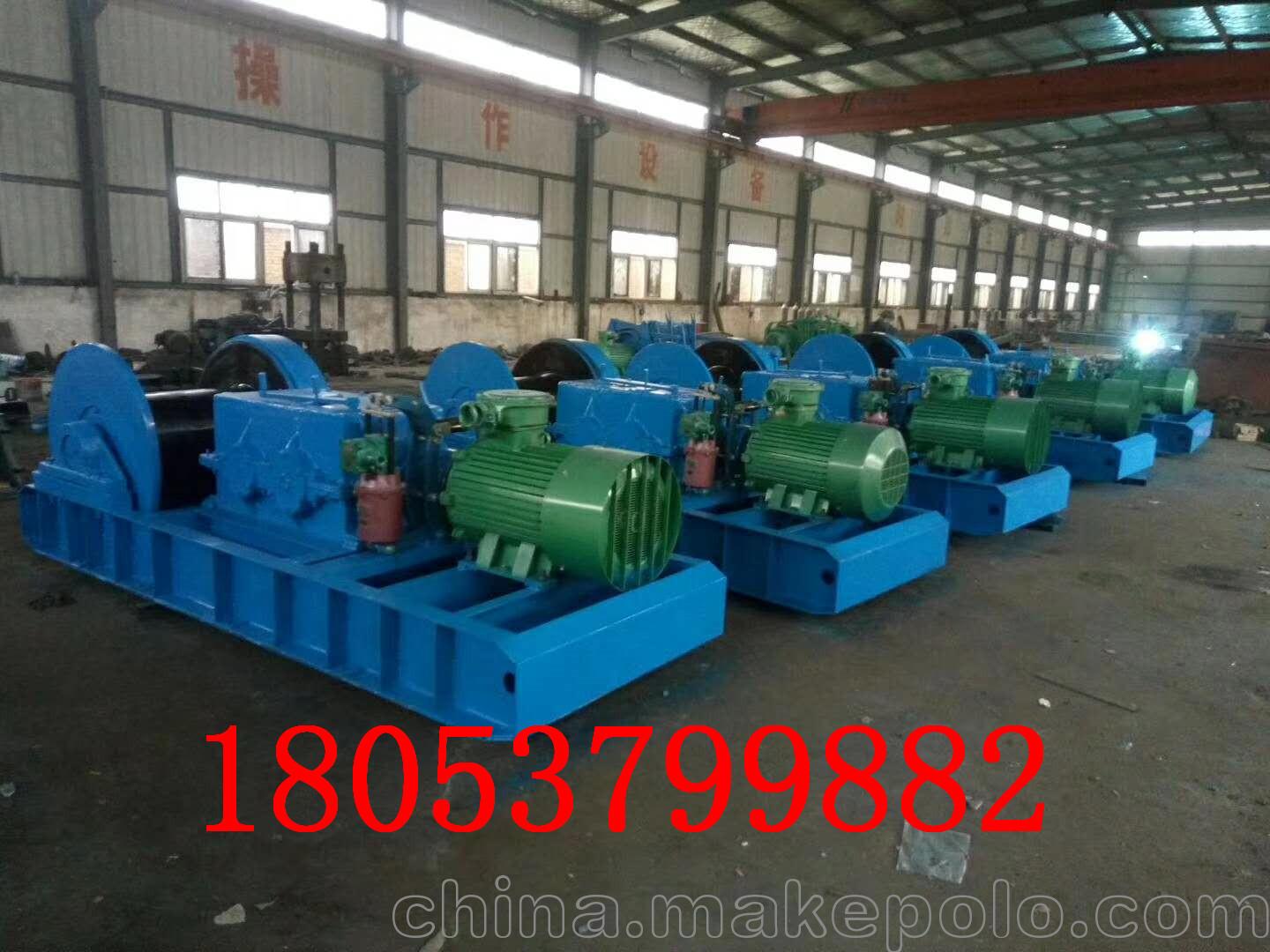

山东龙煤生产的回柱绞车有JH-5、JH-8、JH-14、JH-20、JH-30。

回柱绞车技术参数表

回柱绞车组成：电动机，联轴器，涡轮箱，滚筒，底座等五部分组成。
1 JM-8型回柱绞车的组成部分
JH-8型回柱绞车由电动机、弹性联轴器、齿轮离合器、蜗轮减速器、滚筒、底座等部件组成。
2 JM-14型回柱绞车的组成部分
JM-14型回柱绞车由电动机、蜗轮减速器、传动齿轮、滚筒装置、底座等部件组成。
3 JM-28型回柱绞车的组成部分
JM-28型回柱绞车由电动机、联轴器、液力推杆制动器、减速器、滚筒装置、底座等部件组成。

回柱绞车结构特点
1、采用行星齿轮传动减速器，结构紧凑，传动效率高；
2、采用液力推杆制动器，工作制动安全可靠；
3、设有变速机构，可改变牵引速度和牵引力。

回柱绞车工作原理：电动机安装在底座上通过联轴器与涡轮减速机联接，动力通过一对齿轮传动给圆弧面涡杆、涡轮，由涡轮轴上的小齿轮经中间过桥齿轮传动大齿轮带动卷筒，卷引钢丝绳进行工作。

回柱绞车优势：

1、绞车形式为单筒缠绕，采用涡轮减速器和开式齿轮传动。

2、绞车对称布置，呈长条型，打顶柱(固定)位置宽敞，便于绞车的搬移与固定。

3、绞车的宽度、高度尺寸较小，适用与井下使用。

4、绞车采用球面蜗杆转动，运转平稳，安全可靠。

5、绞车结构简单，维护容易，操作轻松，只要启闭按钮开关即可。

6、绞车电动机和电器设备具有防爆性能，可用于含有沼气及煤尘且周围温度不超过35℃的矿井中。

回柱绞车技术参数表

回柱绞车组成：电动机，联轴器，涡轮箱，滚筒，底座等五部分组成。
1 JM-8型回柱绞车的组成部分
JH-8型回柱绞车由电动机、弹性联轴器、齿轮离合器、蜗轮减速器、滚筒、底座等部件组成。
2 JM-14型回柱绞车的组成部分
JM-14型回柱绞车由电动机、蜗轮减速器、传动齿轮、滚筒装置、底座等部件组成。
3 JM-28型回柱绞车的组成部分
JM-28型回柱绞车由电动机、联轴器、液力推杆制动器、减速器、滚筒装置、底座等部件组成。
回柱绞车工作原理：电动机安装在底座上通过联轴器与涡轮减速机联接，动力通过一对齿轮传动给圆弧面涡杆、涡轮，由涡轮轴上的小齿轮经中间过桥齿轮传动大齿轮带动卷筒，卷引钢丝绳进行工作。

回柱绞车技术标准
1、产品执行MT/T779-1998标准，并按经规定程序批准的图样和技术文件制造，产品出厂按MT/T779-1998标准进行检验和实验。
2、连轴节外圆径向跳动量不大于0.15mm。
3、齿轮的接触斑点：沿齿高不小于40%，沿齿长不小于50%。
4、绞车卷筒两端挡绳板边缘应高出最外层钢丝绳直径的2.5倍。
5、绞车在工作状态下的噪声值不超过90dB(A)。
6、绞车外观表面应涂磁漆，卷筒容绳量空间处涂暗红色油漆，润滑点和防爆标志应涂红色磁漆，涂漆应均匀，不允许有漏涂、针孔、气泡、裂纹、脱落、留痕等缺陷。
7、绞车出厂前进行正、反方向各15分钟的空运转实验，并符合一下要求：
（1）运转平稳、无异常声响、无冲击性噪音。
（2）所有连接件、紧固件连接应可靠，无松动现象，卷筒上的螺钉不得高出卷筒圆周表面。
（3）各密封处无渗漏现象。
（4）在钢丝绳移动距离不少于10m的情况下，钢丝绳的绳速符合要求。
8、绞车钢丝绳绳头固定在卷筒上应有特备的卡绳装置。

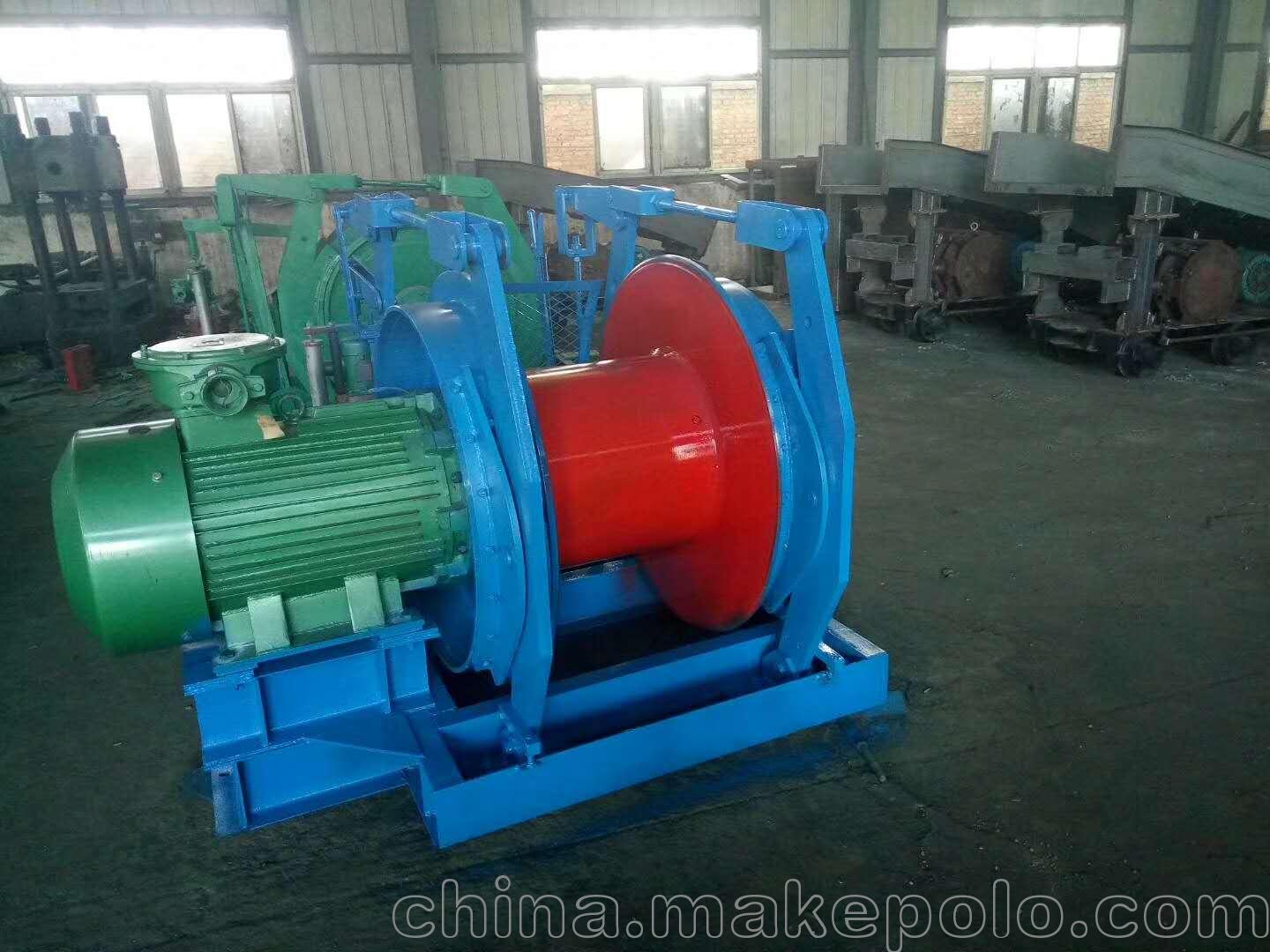

JH-20回柱绞车

产品简介

JH-20回柱绞车用于煤矿井下下回柱放顶，综合采煤设备的搬迁及工作面安装的牵引动力，亦可作运料、移溜槽、搬移皮带运输机机头等辅助工作的牵引绞车。JH-20回柱绞车电动机、电器设备具有防爆性能，可用于含有沼气及煤尘而周围温度不超过+35ºC的矿井中。

JH-20回柱绞车采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；JH-20回柱绞车结构对称布置，呈长条形，底座呈 雪橇状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可俺设地锚，因此安装方便，运转平稳、安全可靠。

产品参数

规格型号：JH-20型

卷筒：直径X宽度：400X445MM     容绳量:170

 钢丝绳：直径:24.5mm  平均绳速: 0.12m/s

载荷: 平均静拉力：200KN

总传动比:233.33

配套电机: 功率30 KW转速:970r/min  型号: YB2-225M-6电压

外形尺寸：2560X970X800 mm
