供应FRZ-70型风动混凝土振动棒，建筑用混凝土风动振动棒使用方法

FRZ-50风动振动棒产品又称：混凝土振动棒 风动振动器 插入式振动棒，风动混凝土振动棒

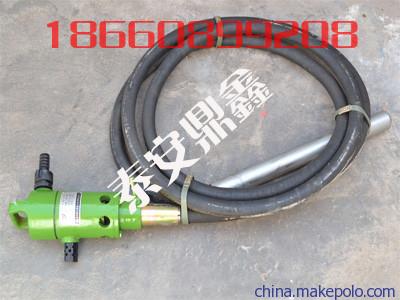

风动混凝土振动器是专业用于煤矿施工的产品，是我公司在原生产FH-70型插入式和市场现有风动潜水泵的基础上，重新研制的一种以压缩空气为气源，叶片式风马达为动力，软轴传动的新型风动混凝土振动器。它具有振幅大、频率高、重量轻、结构合理、操作安全、维修使用方便等优点。不受电源、潮湿等条件限制，特别是需要防爆的场所有着电动振动器不可替代的安全性和可靠性。

FRZ系列风动振动棒参数有很多，今天我先举例讲一下FRZ-50型的风动振动棒

直径：50毫米 Fjj4453hshhs

总长度：6000毫米（不包括动力部分）

动力：叶片式风动马达

额定转速:3000转／分

使用风压:0.4-0.5兆帕

负荷耗气量：1.5米3／分

排风截面：32×Φ5(毫米）孔

进风接头外径：25毫米

振动频率（空气中）:3000次／分

下部振幅（空气中）：＞12毫米

总重量（含振动棒）：27．5公斤

风动振动棒棒头直径有：32，38，50，70mm可供选择

风动振动棒软管软轴长度有：4M、6M、8M、10M等长度供选择

（煤矿建井常用振动棒长6米，棒头直径50mm，其他规格需要定做）

FRZ-50风动振动棒使用与维护

该振动器风动马达，结构紧凑，内部零件配合精密，要求操作者精心维护。

1、在使用前要让其排气通畅，先试运转1-3分钟，检查运转是否正常，启动是否灵活。如无异常，即可投入使用。（如振动头不动，可将振动头与风马达部分在地面轻轻敲击即可）。

2、进风胶管内径不得小于25mm，风压不得低于0.3-0.4MPa。

3、连接进风管时要将管内和接头处脏物吹净，以免杂质进入气缸造成零部件磨损或将转子卡住不能运转，严重时会导致气缸挤裂破损。

4、振动器使用过程中可根据现场使用要求，控制进风风压即可调节振动频率。

5、风动振动器停止使用时，不能放在水中，防止杂物和污水进入风马达。

6、风动马达进行维修时，上、下端盖轴承腔要加足润滑油脂（ZL-3复合锂基脂)，保证轴承的润滑。

7、如风动马达叶片磨损严重，将会卡住转子，不能工作。此时即可卸下顶盖，用M10螺钉顶出上端盖，从而取出叶片修光毛刺或更换新叶片。

8、如长期存放，应拆卸清洗，除油封存，以免锈蚀。

风动振动器与振动棒软轴浮动连接后在使用前要让其排气通畅，先试运转1-3分钟，检查运转是否正常，启动是否灵活。如无异常，即可投入使用。如振动棒无产生振动时，一般可将振动棒端往地上磕一下，待振动发出平稳有力的鸣叫声后，便可进行振捣作业。
