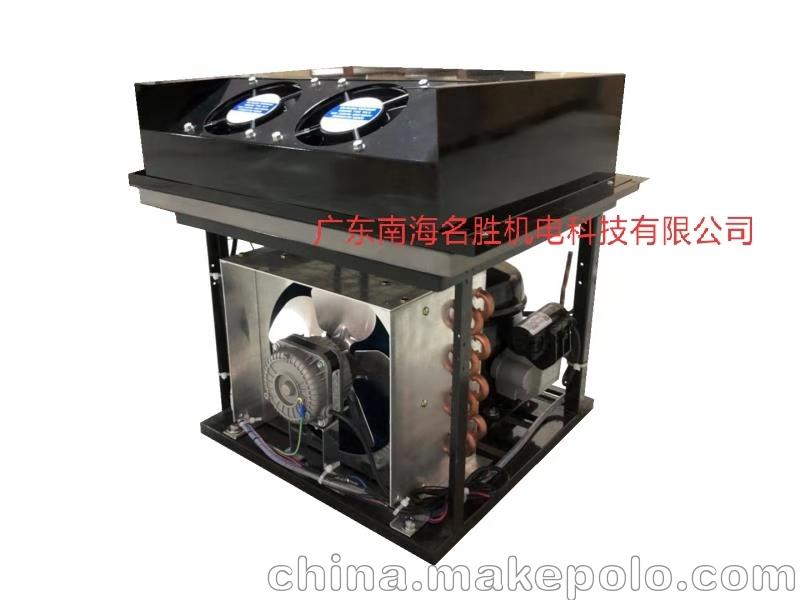

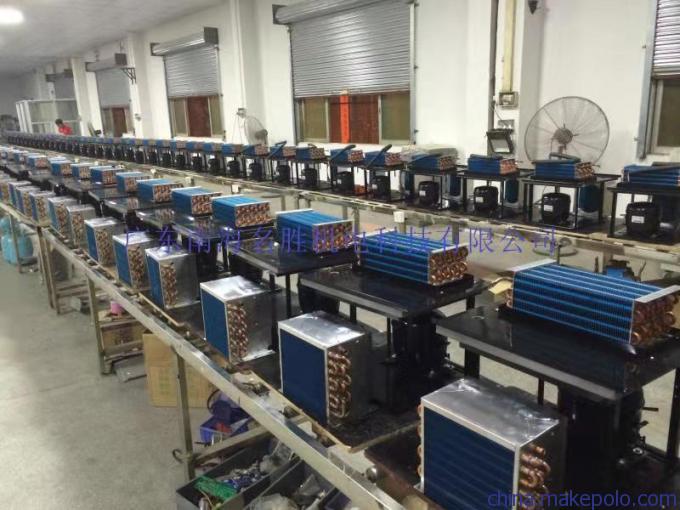

主要特点:
● 模块化制冷系统，便于维护；
● 制冷系统采用 R134a 无氟制冷剂,符合国际绿色环保要求;
● 精选进口压缩机（恩布拉科），内置安全保护，噪音低，
省电耐用；
● 配备精密式数显温度控制器，设定温度范围；
● 蒸发器、冷凝器采用内螺纹铜管（规格Φ9.52*0.27+0.16），
亲水铝箔，制冷散热效果明显；
机组技术参数:
制冷量/W ：1185 制冷剂：R134a
额定功率/W ：494 最大功率/W ：740
额定电流/A ：2.8 最大电流/A： 4.2
额定电压/V ：220 堵转电流/A： 20
额定频率/Hz ：50 净重/KG ：30
外形尺寸/mm ：500*443*410 毛重/KG ：32
测试条件 #蒸发温度 ：7.2℃，冷凝温度： 54.4℃
数字显示温控器操作说明
一、功能特点
1. WS-102F 温控器为 LED 数字显示、电容式触控按键、一体化智能控制器，内
置高效开关电源和大功率继电器，采用快速接插端子，用户可凭密码设定控
制参数。
2. 具有制冷恒温控制、停机化霜风机控制、压缩机延时启动保护、探头温度校
正、探头故障自诊断等功能。适用中高温风冷电冰箱控制。
二、技术参数
1. 电源电压：110～240VAC
2. 温度探头：NTC，1 条，2 米长
3. 温度显示范围：-45～66℃，精度±1℃
4. 控温温度范围：-45～45℃，出厂值：10℃
5. 继电器触点容量：压缩机：30A/240VAC，风机：10A/240VAC
6. 外观尺寸：80*35*77 mm（长*宽*深），安装开孔尺寸：71*29 mm（长*宽）
7. 工作环境温度：-10～60℃；相对湿度：20%～90%（无结露）
8. 参数表：
代码 参数名称 设定范围 出厂值
E1 控制温度下限 -45℃～E2 -10℃
E2 控制温度上限 E1～45℃ 20℃
E3 回差温度 1～10℃ 4℃
E4 压缩机延时启动时间 0～10 分钟 4 分钟
E5 库温探头温度校正 -10～10 ℃ 0℃
F1 停机化霜时间 1～60 分钟 20 分钟
F2 停机化霜周期 0～24 小时 6 小时
三、指示灯
1. 制冷指示灯 ：压缩机工作，制冷灯亮；压缩机延时启动，制冷灯闪烁；压
缩机停止，制冷灯熄。
2. 化霜指示灯 ：停机化霜时，化霜指示灯亮，其他状态指示灯熄灭。
四、面板操作（注：按键时松开手时间小于 1 秒为“连续按键”。）
1. 控制温度（停机温度）调节：持续按住 键 2 秒钟，显示控制温度，松手后
闪烁显示控制温度，再按 或 键可修改控制温度，不按键，3 秒后返回显
示库温。
2. 手动进入或退出化霜：持续按住 键 2 秒钟，可进入化霜或退出化霜。
3. 查看和设置参数：连续按 键 5 次，接着再连续按 键 3 次，可进入自动依
序显示参数代码和参数值状态：
E1 -20 E2 20 …… F2 06 退出
在显示参数值时，按 或 键可修改对应的参数值。
在显示参数代码时，按住 或 键可选择参数代码。
显示到最后参数代码，如果不按键，3 秒后退出。
4. 恢复参数出厂值：连续按 键 5 次，接着再按 键 5 次，所有参数恢复成出
厂值，显示“88”返回。
5. 快速启动：连续按 键 5 次，接着再按 键 1 次，可取消处于 闪烁的延时
启动状态，快速启动压缩机。
五、控制原理
1. 温度控制：
压缩机经过延时后，当库温大于（控制温度＋回差温度），压缩机启动，
蒸发器风机延时 10 秒启动。当库温小于或等于控制温度时，压缩机停止，
风机停止。
为保护压缩机，压缩机每次停止的时间必须超过延时时间（E4 参数）才
能重新启动。
2. 停机化霜控制：
工作了一个化霜周期（F2 参数）后，自动进入停机化霜状态，此时压缩
机停止、风机启动；再经过化霜时间（F1 参数）后，自动退出化霜，返
回正常的控制温度状态。
化霜时将锁定显示库温，自动退出化霜 20 分钟后或库温小于（控制温度
+回差温度），才恢复库温正常显示。
注意：当设 F2=0 时，将取消停机化霜功能，风扇和压缩机同步运行。
3. 非正常工作模式：
当库温探头短路（或库温大于 66℃）时显示“ＨＨ”；当库温探头开路
（或库温低于-45℃）时，显示“ＬＬ ”。此时进入定时控温模式，压
缩机按照停止 15 分钟，运行 30 分钟的间歇方式工作。
六、安装及使用注意事项
1. 请详细阅读操作说明，严格按照接线图进行接线。
2. 探头线不可与电源或控制线捆扎并行、要分开布线。
3. 探头不要靠近蒸发器出风口或接触蒸发器，以免影响正常控温。
4. 刚通电的第 1 秒钟需要初始化按键，不要触摸按键。没接温度探头或温度探
头还全部捆扎一起，会影响按键灵敏度。
5. 正式使用温控器后，应撕开温控器面板贴膜。
