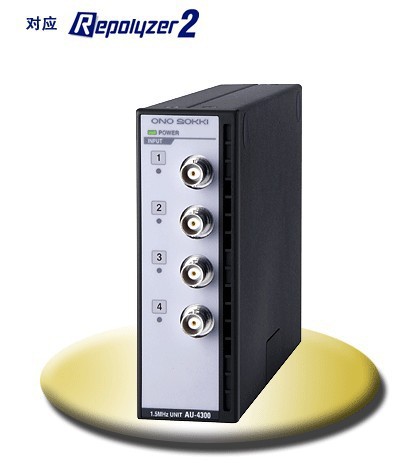

AU-4300日本ONOSOKKI小野测器AU-4300高速采样装置中国总代理
可以进行14位高精度A/D变换
3.84MHz高速采样的多通道数据
动态范围为85dB
长时间收录到计算机(PC)硬盘(HD) 上
这是一台最适合于100kHz以上的频率解析或时间轴波形解析的高速采样数字变换装置。能用于超声波仪器及其工具、振动元件、MEMS等高速振动体的性能测量过程中的时间轴波形观测及作为FFT分析用的输入单元使用。
装有3.84MHz采样器(FFT分析量程=1.5MHz)、14位A/D转换器、振幅平直度为±0.5dB、通道间的相位精确度为±5度、动态范围为85dB typ。

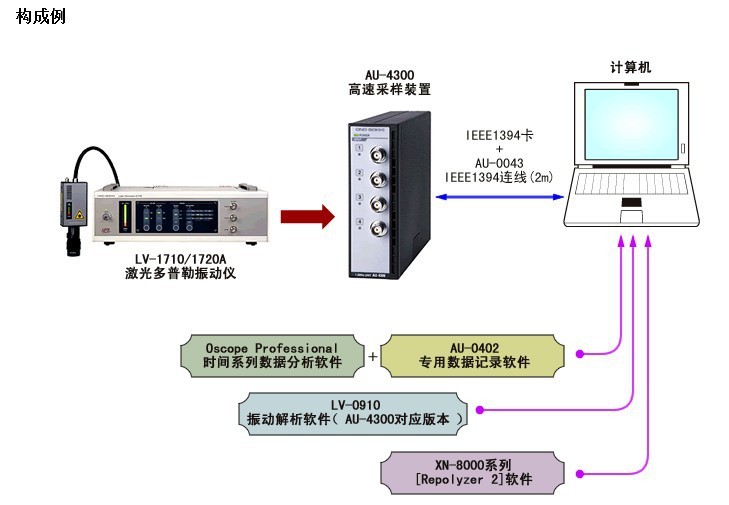

除掉具有能对FFT监视器等简单的解析功能之专用收录软件AU-0402之外,还可使用测量处理软件Repolyzer2或LV-0910振动分析软件,作高级分析。另外,能从收录的时间系列数据中,抽出必要的数据,也可用Oscope Professional进行有效的,高速数据分析及评价。
AU-4300高速采样数据变换装置,能满足客户的多种多样测试用途,单体或几台自由组合,单通道或多通道地,任意组合使用。
日本小野测器ONOSOKKI MP-950,
日本小野测器ONOSOKKI MP-962,
日本小野测器ONOSOKKI MP-992,
日本小野测器ONOSOKKI MP-9200,
日本小野测器ONOSOKKI MP-963,
日本小野测器ONOSOKKI MP-981,
日本小野测器ONOSOKKI AP-981,
日本小野测器ONOSOKKI SE-2500,
日本小野ONOSOKKI TM-2110,
日本小野ONOSOKKI TM-2120,
日本小野ONOSOKKI TM-2130,
日本小野ONOSOKKI TM-2140,
日本小野ONOSOKKI CF-3600,
日本小野ONOSOKKI HT-5500,
日本小野ONOSOKKI HT-6100,
日本小野ONOSOKKI LG-916,
日本小野测器ONOSOKKI LG-930,
日本小野ONOSOKKI MP-9100,
日本小野ONOSOKKI MP-911,
日本小野ONOSOKKI MP-9120,MP-930,
日本小野ONOSOKKI MP-935,
日本小野测器ONOSOKKI MP-936,
日本小野测器ONOSOKKI MP-940A,
日本小野测器ONOSOKKI MP-954,
日本小野ONOSOKKI CF-3500T,
日本小野ONOSOKKI CF-3600R,
日本小野ONOSOKKI CF-0371,
日本小野ONOSOKKI CC-0036,
日本小野ONOSOKKI DS-0221,
日本小野ONOSOKKI DS-0222,
日本小野ONOSOKKI DS-0223,
日本小野ONOSOKKI DS-0224,
日本小野ONOSOKKI DS-0227,
日本小野ONOSOKKI DS-0243,
日本小野ONOSOKKI DS-0244,
日本小野ONOSOKKI DS-0250,
日本小野ONOSOKKI DS-0251,
特点
由于采样频率为3.84 MHz及使用14 位 A/D变换器,能满足1.5 MHz的FFT分析量程及85 dB的动态范围。
利用SYNC电缆,最多4台可同步收录。
采用IEEE1394总线,能稳定进行高速数据传送。
除AU-0402专用数据处理软件之外,还可利用XN-8100 Repolyzer或LV-0910振动分析软件(对应AU-4300版本)进行高级解析,也可用O-Scope Professional对时间系列数据进行解析。




概要规格
模拟信号输入部 | |
| 通道数 | 4 |
| 输入接插件 | CO2型(BNC) |
| 输入形式 | 单端 |
| 输入阻抗 | 约 1 MΩ |
| 输入耦合 | AC 或 DC (AC截止频率=0.5Hz、-3dB) |
| 输入电压量程 | ±0.1、±1、±2、±5、±10 V (5 档) |
| 输入电平监视点 | 设定输入量程的约95%以上,红色LED点亮 |
| 输入频带(量程) | DC ~ 1.5MHz(采样时钟:3.84MHz) DC ~ 750kHz(采样时钟:1.92MHz) DC ~ 375kHz(采样时钟:960kHz) DC ~ 187.5kHz(采样时钟:480kHz) DC ~ 75kHz(采样时钟:192kHz) |
| 频率量程 | 3.84MHz/1.92MHz/960kHz/480kHz/192kHz |
| A/D位数 | 14位 |
| 动态范围 | 85dB(±0.1V量程时为80dB) |
| 通道间增益准确度 (同一单元内) | ±0.3 dB (同一電压量程、10kHz~1.5MHz) |
| 通道间增益准确度 (同一单元内) | ±8°以内(0.1V量程、10kHz~1.5MHz) ±5°以内(0.1V量程以外、10kHz~1.5MHz) |
| 串音 | -80dB 以下(在400kHz时) |
| 振幅均匀性 | ±0.5 dB |
| 混淆现象 | -90 dB 以下 |
联动工作规格 | |
| 连动台数 | 最大4单元(使用选购件 IEEE1394电缆及連動用电缆) (受接口速度限制) |
| 输入接插件 | 微小型插座、及HR10A-7R-6S(日本广濑电机公司制) |
| 输出接插件 | 微小型插座、及HR10A-7R-6S(日本广濑电机公司制) |
| 采样同步化 | 利用AU-0411 同步采样选购件,使A/D 变换器动态范围在±1个采样周期内同步化 |
接口(IEEE1394) | |
| 接口数 | 2(最多可连4个单元) |
| 使用接插件 | 带6针锁紧(不锁紧也可用电缆) |
一般规格 | |
| 使用温度范围 | 0 ~ 40℃(单元单体) |
| 保存温度范围 | -10 ~ 50℃(单元单体) |
| 电源 | AC/DC适配器(使用STD-1533PA 时:AC100 ~ 240V)、或DC: 9 ~ 18 V |
| 消耗电力 | 約 700 mA (DC 16 V 时) |
| 外形尺寸 | 44(W)×132.5(H)×222.5(D) mm(突起部分除外) |
| 重量 | 约 700 g |
选购件 |
|
■ AU-0402 记录软件
| 最大连接单元数 | 4 |
| 波形监视器种类 | 时间轴,功率谱 |
| FFT监视器频率量程 | 1.5MHz、750kHz、375kHz、187.5kHz、75kHz |
| FFT采样点数 | 256、512、1024、2048、4096、8192 |
| 最大收录数据量 | 硬盘(HDD)容量、或OS支持容量,都有可能满足 |
| 保存文件格式 | 独自文件格式(au43形式) |
| 变换文件格式 | wave形式、ORF格式、CSV格式 |
| 采用操作系统OS | Windows XP |
| CPU | Core 2 Duo 2GHz以上 |
| 内存 | 512MB以上 |
