根据施工经验，在实际安装工程中，A型和W型两种管材搭配使用效果较好，既可以满足施工质量、使用功能的需要，又可以节约材料、降低成本。一般排水横干管、首层出户管宜采用A型管，排水立管及排水支管宜采用W型管。这样搭配使用的好处是:A型管由于法兰压盖连接的机械性能较好，在做排水横干管时，可以保证使用寿命和使用功能。同时，由于自身良好的机械强度，特别适用于高层排水出户横管，可以承受上层来水的冲击力。


W型管由于安装快捷，接口可曲挠性良好，宜做排水立管的选用材料，特别是作为厕浴间内排水横支管的安装施工时，可以利用其接口的良好可曲挠性和严密性，对排水管道的坡度进行良好控制。同时由于W型管连接件的特性，结合现在住宅工程的竣工装修现状(一般都是厕浴间排水立管明露)，在进行立管隐蔽装修时，便于装修布置，可以节约空间，增大实际使用面积。此外，将A型和W型两种管材搭配使用，除上述原因外，还因为A型管安装施工过程中产生的剩余短料可以作为地上排水横支管的安装使用，节省材料，具有良好的经济效益。结合目前国内外对两种管材的使用情况，笔者结合自己的施工使用中的一点经验，着重对W型管的安装施工，作一下简单介绍。


W型管的连接采用不锈钢卡箍件进行连接施工。不锈钢卡箍件由胶套、卡箍、穿孔滚动轴及螺栓构成。接口采用橡胶套密封，效果好，能承受来自各方向的震动(包括强烈地震)。外罩为不锈钢卡箍，接口美观牢固、耐腐蚀。在安装接口时将卡箍放松到最大直径限位，先将不锈钢外套套入管道，然后接口的两端分别对入橡胶套内，将不锈钢外套套在橡胶套外部拧牢即可获得满意效果。


W型管连接方式决定了其安装、维修方便的特点，但是，由于采用螺栓紧固挤压橡胶密封套的连接方式连接，密封程度除了同材料本身有关系外，主要取决于螺栓的紧固程度。根据笔者的施工经验，紧固螺栓时，最好采用由厂家配套提供的专用工具(目前市场上也有)，这样即可以保证紧固效果又可以提高工作效率。另外，当排水管道发生堵塞时，只需要将卡箍件拆下即可，简单易行，这是传统的其它管材所没有的优点。


为了保证施工质量和使用功能，防止跑、冒、滴、漏等现象出现，在实际工程中，除了进行常规的通水通球试验以外，笔者还采用了满水试验和轻敲听声音相结合的办法。对每次进场的材料进行满水试验抽查，全部合格后方可进场，具体使用时，轻敲材料，如声音轻脆，则合格，一旦有嗡嗡的声音，则表示有破裂。其次在每天管道施工完后，对管口进行临时封堵，防止杂物掉落进后堵塞管道。在每个厕浴间安装完成后，均对排水支管做满水试验，主要检查接口是否漏水，有问题及时处理。


注意事项
4.1W型管采用平口连接对管材质量要求高，对排水铸铁管的外径椭圆度、壁厚及橡胶圈的物理性能都有较高的要求，因为平口的水密性能条件差，因此，除了严格控制管材及管件等的本体质量外，还要特别注意管材和管件的端口保护，保证端口的椭圆度及平整度。


4.2W型管的安装施工应该严格按照操作工序执行。特别是在直管安装时每根管接口处需用立管卡将立管固定在建筑物的承重墙上;横管在每个接口处均应加设吊架，在连接卫生器具较为集中的厕浴间处，如果横支管上连接卫生洁具的两个接口距离不大于600mm，可在中间设置一个吊架。


4.3由于W型管的管材及管件不同于塑料制品，特别是管件的几何尺寸较大，在预留洞施工时，一定要校核图纸布置尺寸和实际安装尺寸是否合适，以免预留洞口不合适无法进行后续安装施工而进行二次剔凿。
一、概述：雨水斗是设在屋面雨水由天沟进入雨水管道的入口处。雨水斗有整流格栅装置,能迅速排除屋面雨水,格栅具有整流作用,避免形成过大的旋涡,稳定斗前水位,减少掺气 迅速排除屋面雨水、雪水,并能有交阻挡较大杂物。

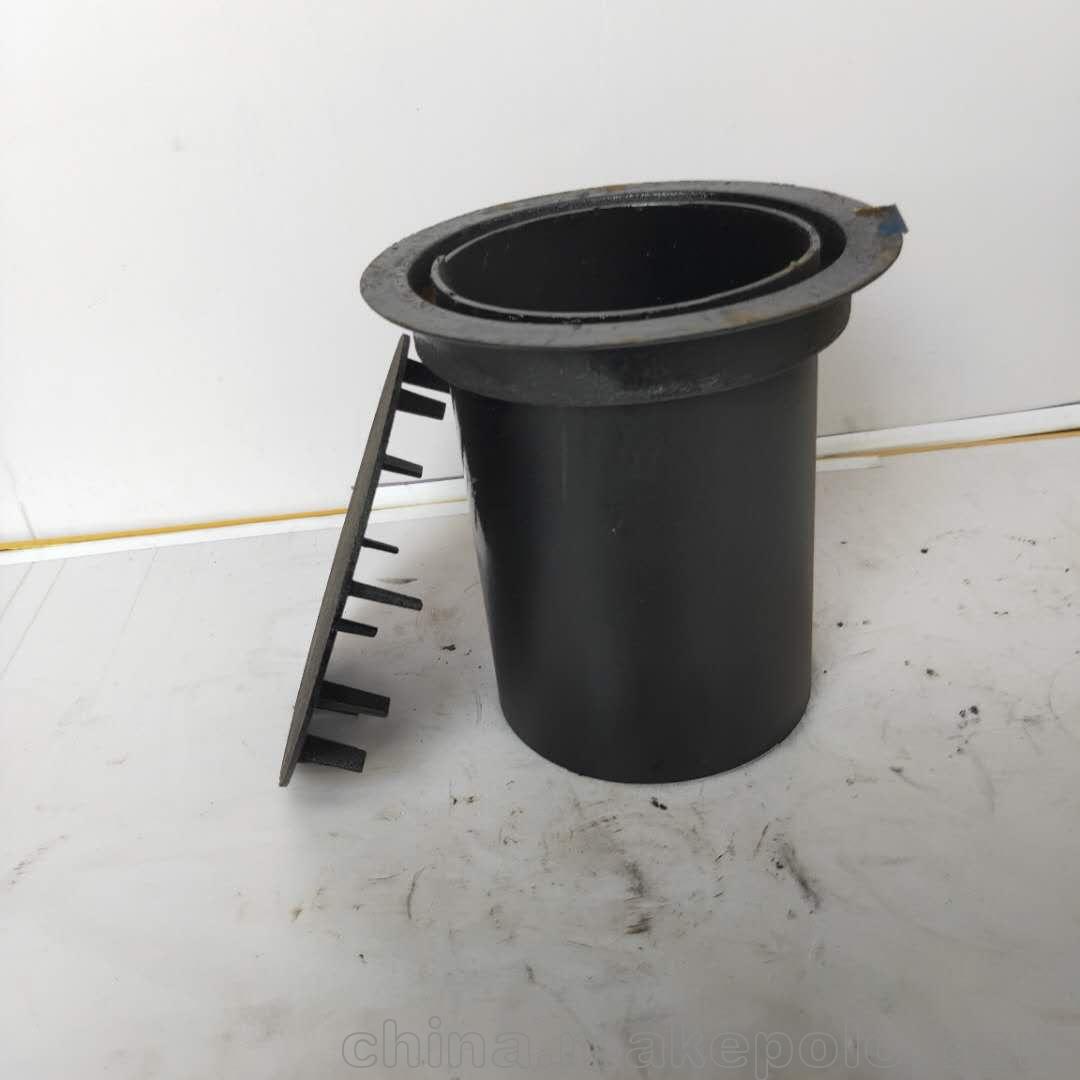

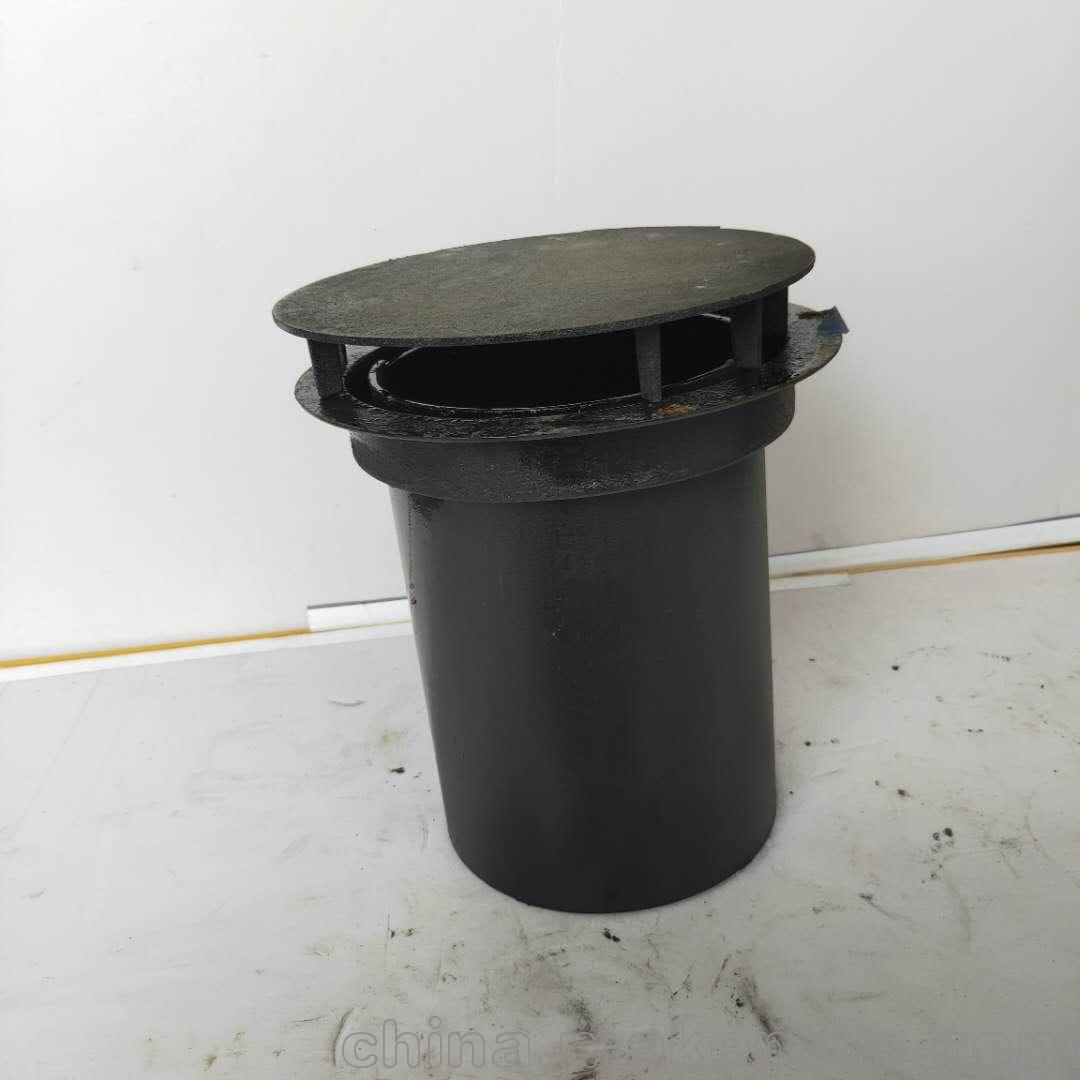

二、详细说明：87型钢制雨水斗采用特殊耐腐蚀的钢材，经过先进的焊接工艺焊接而成。具有耐腐蚀，强度高，耐高压等特点。连接方式灵活，可以用丝接，焊接，沟槽，不锈钢卡箍联接。（有检测报告。）可以与铸铁管、钢管、PVC管、PE管相连接。


《雨水斗选用及安装》国家建筑标准设计图集适用于工业与民用建筑屋面和天沟雨水斗的加工、选用及安装。主要内容包括87型、65型、侧入式雨水斗的装配图、零件图和安装图和虹吸式雨水斗的外形图、安装图等。建筑标准系列


柔性防水套管、刚性防水套管、密封套管、防空帽、防雨罩、钢制锥形排水漏斗、矩形排水漏斗，菱形排水漏斗，喇叭口、溢流喇叭口，吸水喇叭口、喇叭口吊架、吸水喇叭口支架、罩型通气帽，闸阀套筒，阀门套筒、弯管通气帽，直通式地漏、有水封地漏，无水封地漏；清扫口、集气罐。钢制漏斗，钢制圆形排水漏斗，A型漏斗，B型漏斗，a形排水漏斗；罩型通气管；弯管型通气管；05s804A形通气管；A型通风管，a型通气帽，a型通风帽。96K150-1筒形风帽；96K150-2伞形风帽；96K150-3锥形风帽。铸铁地漏，有水封铸铁地漏，无水封铸铁地漏，铸铁直通式地漏，丝扣链接铸铁地漏，铸铁螺纹连接地漏。87型雨水斗，侧排式雨水斗，侧入式雨水斗，铸铁87型雨水斗，铸铁侧排雨水斗，铸铁侧入式雨水斗雨水斗设在屋面雨水由天沟进入雨水管道的入口处。雨水斗有整流格栅装置,

能迅速排除屋面雨水,格栅具有整流作用,避免形成过大的旋涡,稳定斗前水位,

减少掺气 迅速排除屋面雨水、雪水,并能有效阻挡较大杂物

雨水斗分为87型、79型、65型，虹吸式雨水斗，堰流式雨水斗三大类。一般用

87型（79型、65型进化版）和虹吸式雨水斗
