AI-TEK阿泰克T77530-40转速表TACHTROL30计算功能
4.1.1. 组态基本规则
4.1.1.1. 指数
这种转速表设计了标准指数表示式用于数值过大或过小时的显示。例如：
1）1.5674e-3=1.5674×10-3 =1.5674×0.001=0.0015674
2）1.5674+3=1.5674×103 =1.5674×1000=1567.4
3）-1.5674e-3=-1.5674×10-3 =-1.5674×0.001=-0.0015674
4）-1.5674+3=-1.5674×103 =-1.5674×1000=-1567.4
4.1.1.2. 数轴
TACHTROL 和 TACHPAK 都被设计成能显示正负的真实数据。负的速度应被理解为与目标方向相反的速度。
TACHPAK 30是一款计算速度开关。该双通道器件不包含模拟输出，RS485通信功能。
TACHPAK 30和TACHPAK 10接受广泛的交流或直流电源。这些仪器具有很高的准确性，处理速度，响应时间，可用于费率期间或计数器模式。
更快的响应时间：7.6 ms（模拟），16.5 ms（机械继电器），2 ms（挖掘继电器）
更高的准确度：0.1％（模拟），0.005％（继电器）
现场可编程：使用TACHLINK或TACHTROL plus
数字配置：实时接近
模拟输出：0-20 mA，4-20 mA，-20至0至+20 mA
继电器：（2）机械形式C，6A @ 277Vac，（2）固态A型0.4A @ 60Vac或DC
数字显示：接受（8）TACHTROL加远程显示
计算功能：9
1、简介
AI-TEK TACHTROL 10 &30 (TT) 和 TACHPAK 10 & 30 (TP)系列,具有转速就地
输出、显示、测量、报警等功能，是汽轮机检测系统中的转速检测器，它也是汽轮机检测系统的基本单元之一，和美国 BENTLY 公司等产品及国产产品，组成完整的汽轮机检测系统。工业中通俗把部分旋转机械检测部件称为“表”， 本文仍然以俗称转速表对转速检测器加以描述。
1.1 概述
· 交流（220VAC）或者直流电源（24VDC）
· 大大提升仪表的准确性、处理速度以及响应时间
· 频率、周期或者计算器模式
· 根据用户定义输入的逻辑水平、平均值、报警设定值以及延时
· 通过信号标准化和数学运算功能可以操作输入的的信号。结果可以根据用户定义的单位显示
· 接受正弦波和方波信号
· 接受双向探头输入
· 2 支固定式继电器（快速响应）和 2 支机械式继电器（大功率）
· 模拟输出：0-20mA，4-20mA，-20mA-0-（+）20mA(用于双向探头)
· 两种编程方式：就地显示器上的控制面板或者用 USB2.0 连接到 TACHLINK，一个 PC/windows 基础的 GUI（用户界面）。这个 GUI 能被用于数据显示、组态、执行安全功能、诊断、模拟输出调整和实时数据记录
· 至于转速表是装在防爆盒或 NEMA4X 外壳里，
· 通用的 RS485 通信接口连接也满足全部的 GUI 功能以及更长的通信距离（达到
8000ft）
· 驱动 8 个远程显示器（TT plus），一个独立的显示器可以通过简单的 RJ11（听筒插口）连接距离可以达到 1000 ft。较长时间的运行、电缆型号和显示器数量都会影响通信距离
· 安全模式下能阻止未经授权的编程访问或者报警重置（通过就地显示或 GUI）
· 安装到 DIN 轨。当使用的是 AI-TEK 电源时需通过特殊的 DIN 总线（仅用于 TP）
· 环境温度、振动和颤抖。EMC/CE 适合于当前的 BS EN 指令。
· 具有综合显示两个独立通道的速度的能力，计算周期或等式结果，报警状态/安全模式，用户定义各通道的单位，128*64LCD 图像显示背光。（仅 TT）
TACHPAK：1/8”(3.2mm)一字螺丝刀
TACHTROL：3/32’’(2.4mm)一字螺丝刀
2. 开箱说明
为了确保运输安全，在出厂前每个 TACHPAK 和 TACHTROL 都已做过全面的检测并仔
细包装。安全运输的责任由承运人在收货后负责。运输过程中的遗失或损坏可向承运人索赔。
2.1. 装箱目录
TACHPAK10&30 和 TACHTROL10&30 被单独装在一个纸箱内，里面包括 TACHLINK、一张使用说明的CD 和一根 USB 接线。
TACHROL plus 被单独的装在一个包括一个仪表和一条带 RJ-11 接头的显示器电缆的纸盒里。
TACHLINK PC（个人电脑）系统为 windows2000 和 XP。装在一个纸盒里包括一张 CD
和 10 英尺长的 USB 电缆。
TACHTROL10&30 和防爆式TACHROL plus 以及NEMA4 如同上述描述的一样都装在一个纸盒内，包括仪表、一个红外线远程以及安装用的DIN 轨。
2. 安装与接线步骤
2.1. 安装与接线指导
· 仪表应远离水源、高温、潮湿以及灰尘。或者提供一合适的防爆盒来隔离这些环境因素；
· 仪表应远离电气噪音，但不包括：蜂鸣器、喇叭、马达、电焊设备、电流接触器、电流继电器以及其他发出噪音的电气设备；
· 用接地的金属防爆盒来隔绝放射性电子噪音和磁影响；
· 将低压信号及控制线与开关及电源线分开设计。

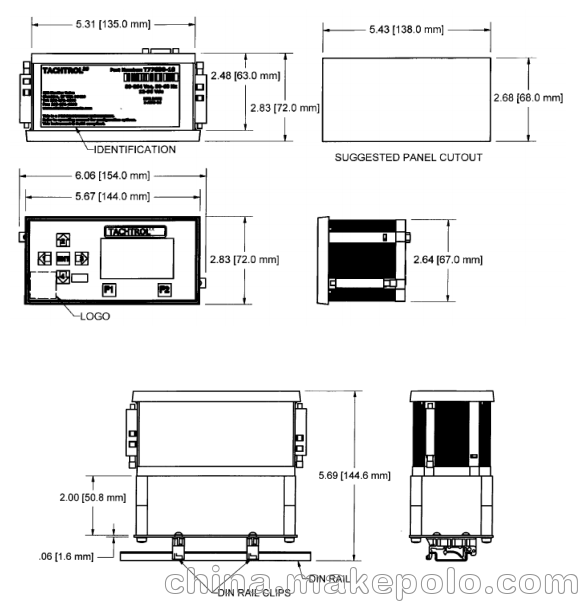

2.2. 安装指导
2.2.1. TACHPAK10,TACHPAK30

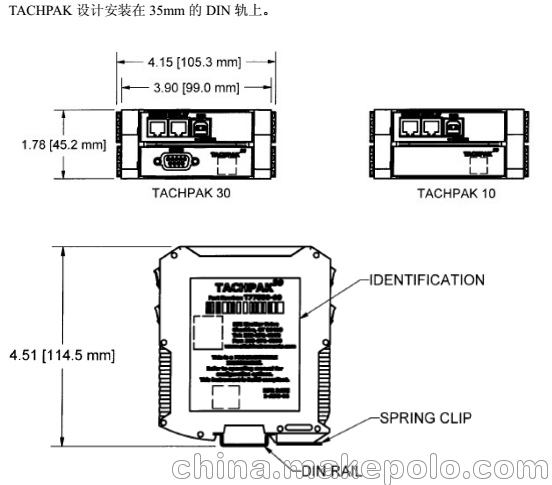

TACHPAK 设计安装在 35mm 的 DIN 轨上。
3.6.6. 转速探头安装因素
探头必须牢固安装在设备上，正常的壳体振动不应影响探头的测量准确性。然而，任何相对运动，都会导致探头的松动或者探头与目标齿间的颤抖产生不稳定现象。
3.6.6.1. 转速探头的型号
3.6.6.1.1. 主动式探头
这种探头需要带电工作（若接到转速表可由转速表对其供电），输出信号通常是方波。它能检测低转速和零转速。传感技术通常是霍尔效应但是也有可能是磁电阻。
3.6.6.1.1.1. 单通道
通常三根线组成：电源，地线和信号输出线
3.6.6.1.1.2. 双通道/双向探头
通常由 5 根线组成：电源、地线、两根信号输出和方向逻辑线。这种探头能显示目标转子的速度与方向。

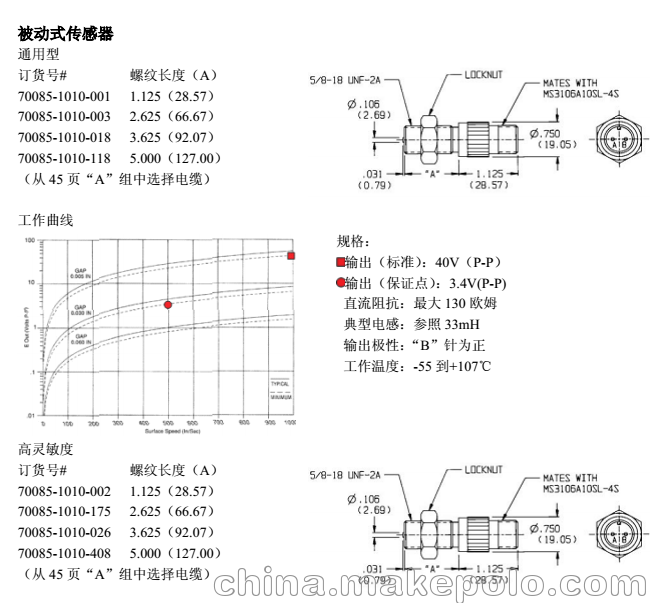

3.2.6.1.2．被动式探头
被动式探头不需要外部电源运行。电源由运行时内部产生。通常一个输出仅仅只需连接两根信号线。
TACHTROL plus 能通过高质量的 RJ11 接头电缆与 TACHTROL 或者
AI-TEK传转速传感器
容量最大的位置，当转动轴旋转180°时则处于电容量最小的位置。电容量的周期变化速率即为转速。可通过直流激励、交流激励和用可变电容构成振荡器的振荡槽路等方式得到转速的测量信号。介质变化型是在电容器的两个固定电极板之间嵌入一块高介电常数的可动板而构成的。可动介质板与转动轴相连，随着转动轴的旋转，电容器板间的介电常数发生周期性变化而引起电容量的周期性变化，其速率等于转动轴的转速。
第一句话：结交“两个朋友”。
一个是图书馆，一个是运动场。
到运动场锻炼身体，强健体魄。
到图书馆博览群书，
不断的“充电”、“蓄电”、“放电”。
第二句话：培养“两种功夫”。
一个是本分，一个是本事。
做人靠本分，做事靠本事。
靠“两本”起家靠得住。
第三句话：乐于吃“两样东西”。
一个是吃亏，一个是吃苦。
做人不怕吃亏，做事不怕吃苦。
吃亏是福，吃苦是福。
变磁阻式
它属于变磁阻式传感器。变磁阻式传感器的三种基本类型，电感
AI-TEK传转速传感器
式传感器、变压器式传感器和电涡流式传感器都可制成转速传感器。电感式转速传感器应用较广，它利用磁通变化而产生感应电势，其电势大小取决于磁通变化的速率。这类传感器按结构不同又分为开磁路式和闭磁路式两种。开磁路式转速传感器（图4a）结构比较简单，输出信号较小，不宜在振动剧烈的场合使用。闭磁路式转速传感器由装在转轴上的外齿轮、内齿轮、线圈和永久磁铁构成（图4b）。内、外齿轮有相同的齿数。当转轴连接到被测轴上一起转动时，由于内、外齿轮的相对运动，产生磁阻变化，在线圈中产生交流感应电势。测出电势的大小便可测出相应转速值。
CHPAK 和 TACHTROL 都是高度可组态的仪器，这样仪器就能对复杂的工作简单执行。两种转速表都能通过专用的 LAN（局域网）与远程 TACHTROL plus 显示器通信。各系列转速表至多都能与八个远程 TACHTROL plus 显示器连接（当用 TACHTROL 系列时，仪表本事就相当于一个显示器），一个装载 TACHLINK 的 PC 能同时通过 USB2.0 和 RS485 相互通信。仅一个转速表能连接到给定的网络并作为那个网络的总线主控。TACHPAK 和
TACHTROL 不能同时与同一网络连接。组态可以通过任一 TACHTROL 面板或远程 PC 上完成。任何时候用户要改变转速表里的组态数据时，只有那个端口是不被锁定的其他所有端口都被锁定直到组态完成。在组态过程中，其他所有端口或者 LAN 都将继续监控和显示实时数据。所有的组态常量都贮存在转速表内并且是对整个网络。每个显示器都能被组态成显示不同的数据。例如：远程显示器 1 能被组态成显示 A 通道和 B 通道数据然而远程显示器 2 可以显示通道B 以及运算结果。
4.1 转速表组态
组态可以通过仪表面板或者通过 TACHLINK。组态就是通过面板利用一系列的菜单来完成。用户可以通过选择菜单然后通过上、下、左、右键来更改参数。
方式分类
磁敏式
4.检测距离：0.5-2.0mm （A3钢、电工钢）
外置磁铁:0.5--10mm
5.齿轮模数：m≥1
齿轮材料：A3钢、电工钢120℃
6.输出信号：
波形：矩形波
幅值：近电源电压
7.环境条件：
温度：-40℃～125℃ [1]
相对湿度：≤85%
4、选型指南：
PR-970-B□□-C□□-D□□-E□□
说明：
B： 壳体长度 C： 螺纹规格 D： 引线方式 E： 线缆长度
传感器长度：B□□
0 1：65mm 0 2：80mm 0 3：120mm 04：定做
安装螺纹： C□□
01： M16*1. 02：客户指定
03：M12*1 04：M10*1
05：M18*1.5
引线方式 D□□
00： 直接引线(防水型) 01： 航空插头
线缆长度 E□□
01: 线长一米 02: 线长二米
03： 三米 以此类推
示例：
PR970-B02-C02-D00-E02
表示117mm长,M16*1的螺纹，直接引线 ，线长2米
5．接线方式：航插或直接出线
红色：24V DC (12-25V DC)
黑色：COM
色线：信号输出
激光式
主要功能及特点
普林斯顿光学是世界著名的光学仪器；PR-870是利用激光反射原理，获得转子转动的信号，可测量转子的转速。特点是分辨率高，距离远，实用范围广，频响宽，可靠性高。内装放大整形电路，输出为幅度稳定的方波信号，能实现远距离传输。
外型
传感器外壳用 不锈钢材料 制成。
防水结构简单，耐压能力强、密封可靠，未使用任何防水胶剂。
产品应用
由于AI-TEK传感器外壳采用不锈钢材料制做，传感器坚固耐用，主要应用于测试环境较差 、振动剧烈（如：发动机等）。用于测量转速 、周期 、速度。
等级：所列的 UL 和 CSA 是用于恶劣环境的，等级 I,A,B,C 和 D 组；等级Ⅱ，E,F,G组。

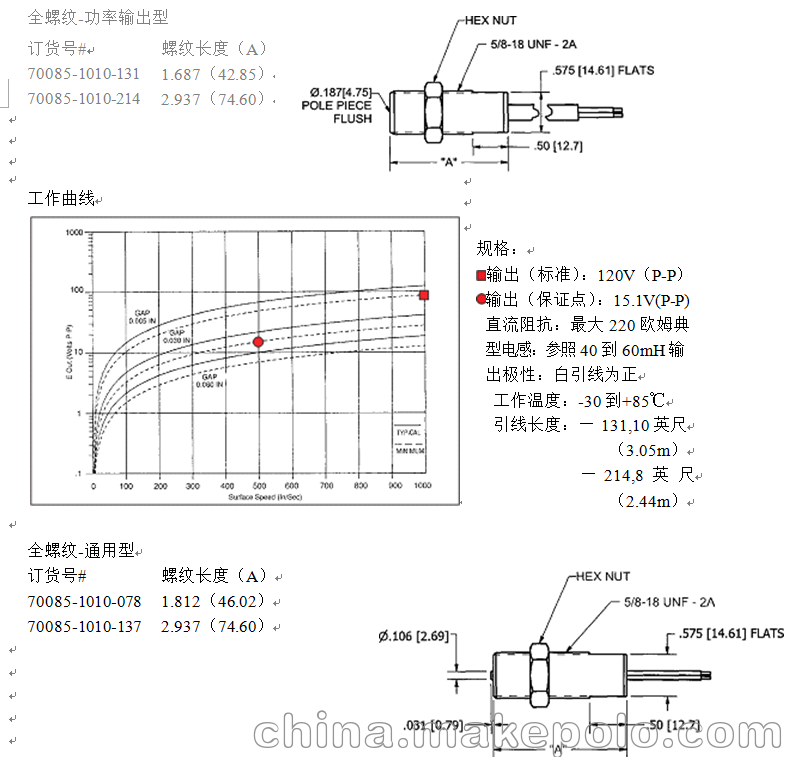

输出（标准）：54V（P-P）,输出（保证点）：13.4V(P-P),直流阻抗：最大 240 欧姆,典型电感：参照 30mH,输出极性：白引线为正,工作温度：-65 到+100℃,引线长度：—10 英尺（3.05m）
工作原理：典型的 AI-TEK 变磁阻传感器的内部结构是一个磁铁、磁性片和线圈。磁场（磁力线）从磁铁延伸出来，通过极性片和在传感器末端空间中的线圈。磁场回归的路径从空间到磁铁的另一端。当一个铁性物体通过极性片的尖端时，磁场会因为物体通过极性片而先后增大和减小。这种磁场的突然或迅速的变化会在线圈内部感应出一个交流电压信号。对于一个与理想目标相匹配的传感器，感应电压是正弦波形状。正如我们看到的，产生的频率信号与单位时间通过极性片的铁磁体的数量成正比 。输出电压的幅值与铁磁体通过极性片的速度成正比。
AI-TEK 主要运用三种技术即变磁阻、磁性电阻和霍尔效应把运动转换成电信号。满足恶劣的工业、汽车、航空环境，由 AI-TEK Instruments 生产的
AI-TAK 速度传感器可以在极端的条件下可靠的连续工作多年。我们的设计工程师特别注意一些困难的方面如：振动、撞击、高温、潮湿、油污和腐蚀性环境 。我们大多数的速度传感器是特别为高温、高低转速、不同的被测物或高精度和计时用途设计的。
由于适应性，您会在各个地方发现AI-TAK変磁阻传感器，从低成本的消耗产品到高精度汽车发动机燃烧系统和飞行器发动机控制等等。
技术指标
工作电压：+ 10-36v
使用温度：-40 至 +80
输出信号：高电平近似于电源电压；低电平<0.3V，方波。
响应频率：0.1HZ 至 20KHz
分辨膜数：>0.5
使用湿度：<95%RH
输出电流：<30毫安
保护形式：有限性和短路保护
触发形式：反光条
绝缘电阻：>50MΩ
应用距离：2mm-600mm
外壳材料：不锈钢
长度65mm，直径18mm，接线方式：棕色 24V,蓝色 负极，黑色 信号
磁电式
1、概述：
航振HZ-860磁电转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。
AI-TEK传传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
2、技术参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：
50r/min时≥300mv 传感器铁芯和被测齿轮齿顶间隙 δ=0.5～1.2mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：20～10000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+180℃
6、 输出形式：X12K4P四芯插头
7、外形尺寸：外径:M12X1，M16×1 ; M18×1.5总长80mm ;M20X1.5
8、重量：约120g（不计输出导线）
3、外形图：
插头端子1、4接信号输出线
4、使用注意事项
1、安装时AI-TEK传传感器外壳M20×1.5或其他规格螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
2、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
5、单机成套
1、磁电转速传感器 1只
2、电缆线 2米
3、说明书 1份
4、合格证 1份
电容式
AI-TEK传电容式传感器，有面积变化型和介质变化型两种。图3中是面积变化型的原理，图中电容式转速传感器由两块固定金属板和与转动轴相连的可动金属板构成。可动金属板处于电
70082-1000 转速传感器 系列
70084-1000 转速传感器 系列
70084-1713 转速传感器 系列
70085-1010 转速传感器 系列
70087-3040 转速传感器 系列
H1320-001 系列
H1512-001 系列
H1522-001 系列
H1612-001 系列
BH1512-001 系列
N1512-009* 系列
N1612-003* 系列
BH1522-001 系列
BH1612-001 系列
BH1622-001 系列
T77510 转速表 系列 T77530 转速表 系列
T77630 转速表 系列 T77610 转速表系列 T77810 转速表系列
CN79860 电缆 系列 70085-8080-001 转速传感器
70085-8080-003 转速传感器
70085-1010-002 转速传感器
70085-1010-018 转速传感器
70085-1010-081 转速传感器
70085-1010-118 转速传感器
70085-1010-214 转速传感器
70085-1010-245 转速传感器
70085-1010-327 转速传感器
70085-1010-330 转速传感器
70085-1010-328 转速传感器
70085-1010-405 转速传感器
70085-1010-411 转速传感器
70085-1010-412 转速传感器
70085-1010-414 转速传感器
70085-1010-417 转速传感器
70085-1010-420 转速传感器
087-304-0036 转速传感器
H1512-001 传感器
H1512-007 传感器
H1522-001 传感器
H1612-001 传感器
H1612-025 传感器
选择应用 - 通用，高灵敏度，电源 选择连接器的类型。选择安装支架和感应齿轮（如果需要）选择转速表（注 - 所有AI-Tek过程转速表均具有所有无源和霍尔效应磁传感器的正确输入电压规格。
AI-Tek通用磁性速度传感器旨在满足严苛的工业，汽车和航空航天环境，并在不利条件下提供可靠的全天候操作多年。许多传感器都可用。要求工程和应用协助。AI-Tek通用磁性速度传感器旨在满足严苛的工业，汽车和航空航天环境，并在不利条件下提供可靠的全天候操作多年。 CSA磁性速度传感器适用于危险场所I类，Div。1，A，B，C＆D组; 第二类 1，E，F，G组。温度。代码T3C。它们专为工业，汽车，航空航天环境中的极端条件而设计，并提供可靠的全天候操作多年。
显示功能包括两个独立的输出通道，用于速度，计数周期或公式结果，报警状态/安全性，模式，每个通道的用户定义单位，128x64 LCD图形带背光的显示器。设计和制造符合RoHS。阿泰克AI-TEK探头中国总代理编程功能编程已经简化，可以通过2种不同的方法完成。许多添加了可配置属性以提高灵活性和功能。前面板显示屏：TACHTROL 10和30可通过集成显示屏/隔膜进行编程面板。因此，TACHPAK 10和30可以用相同的方式编程增加了TACHTROL和远程显示器。无论哪种情况，编程都完成了通过浏览一系列嵌套菜单。嵌入式转速表仪表在防爆或NEMA 4X机箱中，远程访问解决了编程问题通过使用红外线链接，可通过手持遥控器进行全面的前面板控制。基于PC / Windows的TACHLINK：自定义软件允许用户对所有可配置的程序进行编程TACHPAK和TACHTROL通过USB2.0或RS485连接通过PC进行归属。另外，PC可用于显示数据，执行安全功能，诊断，模拟输出校准和实时数据记录;所有这些都可以通过TACHLINK获得。应用：快速响应超速关闭2 Channel Speed / Draw Monior双向速度表反向旋转报警低速车速表离合器滑动报警卷绕机控制Ahead / Asters海洋转速表扩展的模拟量程速度变送器
美国AI-TEK阿泰克总代理我公司优势供应美国阿泰克AI-TEK转速传感器、控制器、转速表、电缆、转速测量系统等。70085-3030-113美国AI-TEK转速探头美国阿泰克 转速探头 AI-TEK 转速传感器 转速表 传感器 有源探头 电缆接头AI-TEK阿泰克转速表
测速齿轮
齿轮材料采用导磁率大的金属材料，如45钢。
齿形为渐开线齿形，齿与齿间的间距及齿的宽度对测速影响较大，当齿与齿的间距过小时，可能导致传感器无输出，严重影响测量，因此齿形要按要求加工。
图四 测速齿轮结构图
齿轮模数 ：2 ~ 4 齿宽b：大于5mm
m= = =
h=2.25×m
m：模数
z：齿数
p：节距
安装
传感器安装可参照图二。在被测轴上安装一个用导磁材料(如铁、钢等)做的齿轮，齿轮加工成渐开线齿，模数大于2。霍尔、磁阻或电涡流传感器安装在测速支架上，径向对准齿轮。安装间隙在0.5～2mm之间。传感器的信号输出电缆为四芯屏蔽线，
引线说明:红色24V ,黑色 com ,黄色，信号输出1，绿色信号输出2，

T77510-10 转速表 T77510-40 转速表 T77510-70 转速表
T77530-10 转速表 T77530-40 转速表 T77530-70 转速表
T77630-10转速表 T77630-40转速表 T77630-70转速表 T77610-10转速表 T77610-40转速表 T77610-70转速表 T77810-10转速表 T77810-40转速表 T77810-70转速表 CA79860-01-00 连接电缆
CA79860-06-00 连接电缆
CA79860-18-00 连接电缆
CA79860-24-00 连接电缆
CA79860-2600 电缆连接器
CA79860-3900 电缆连接器
美国AI-TEK转速探头寻找高质量和可靠的磁速传感器？购买AI-Tek磁力传感器，实现质量和可靠性AI-Tek仪器是一家备受尊敬的公司，已经为工业，机床，石化和航空航天工业提供超过五十年的磁传感器。AI-Tek制造了一整套磁性速度传感器，包括被动，霍尔效应，双向和侧视速度传感器。选择速度传感器可能是一项艰巨的任务，除非您更换您知道确切零件号码的速度传感器。这是您购买磁性速度传感器之前应考虑的项目的检查清单：选择被动或主动（霍尔效应）型磁力传感器 - 这取决于应用如果顶部RPM低于100 RPM，则使用霍尔效应传感器，因为该传感器的输出与感测齿轮速度或轴转速无关。检查将从传感器接收电脉冲信号的仪器或模块的输入电压要求。接收仪器上的电信号必须大于小+1逻辑状态。当电压脉冲超过+1逻辑状态时，仪器（转速表）将对脉冲进行计数。为您的接收仪器或转速计选择一个具有正确输出电压的磁性速度传感器。选择螺纹尺寸和长度 - 如果速度传感器安装在发动机缸体中，这很重要。测量从卡纸（锁定螺母）到旋转的齿轮或轴的表面的距离）选择分类 - 您是否需要对危险区域进行FM或UL认证？
4.1.1. 组态基本规则
4.1.1.1. 指数
这种转速表设计了标准指数表示式用于数值过大或过小时的显示。例如：
1）1.5674e-3=1.5674×10-3 =1.5674×0.001=0.0015674
2）1.5674+3=1.5674×103 =1.5674×1000=1567.4
3）-1.5674e-3=-1.5674×10-3 =-1.5674×0.001=-0.0015674
4）-1.5674+3=-1.5674×103 =-1.5674×1000=-1567.4
4.1.1.2. 数轴
TACHTROL 和 TACHPAK 都被设计成能显示正负的真实数据。负的速度应被理解为与目标方向相反的速度。
TACHPAK 30是一款计算速度开关。该双通道器件不包含模拟输出，RS485通信功能。
TACHPAK 30和TACHPAK 10接受广泛的交流或直流电源。这些仪器具有很高的准确性，处理速度，响应时间，可用于费率期间或计数器模式。
通常，新的TACKPACK 30或10与磁性传感器一起用作信号源。然而，他们可以从任何频率源接收波形或方波信号，包括来自双向霍尔传感器的相移频率以指示方向的变化。
更快的响应时间：7.6 ms（模拟），16.5 ms（机械继电器），2 ms（挖掘继电器）
更高的准确度：0.1％（模拟），0.005％（继电器）
现场可编程：使用TACHLINK或TACHTROL plus
数字配置：实时接近
模拟输出：0-20 mA，4-20 mA，-20至0至+20 mA
继电器：（2）机械形式C，6A @ 277Vac，（2）固态A型0.4A @ 60Vac或DC
数字显示：接受（8）TACHTROL加远程显示
计算功能：9
1、简介
AI-TEK TACHTROL 10 &30 (TT) 和 TACHPAK 10 & 30 (TP)系列,具有转速就地
输出、显示、测量、报警等功能，是汽轮机检测系统中的转速检测器，它也是汽轮机检测系统的基本单元之一，和美国 BENTLY 公司等产品及国产产品，组成完整的汽轮机检测系统。工业中通俗把部分旋转机械检测部件称为“表”， 本文仍然以俗称转速表对转速检测器加以描述。
1.1 概述
· 交流（220VAC）或者直流电源（24VDC）
· 大大提升仪表的准确性、处理速度以及响应时间
· 频率、周期或者计算器模式
· 根据用户定义输入的逻辑水平、平均值、报警设定值以及延时
· 通过信号标准化和数学运算功能可以操作输入的的信号。结果可以根据用户定义的单位显示
· 接受正弦波和方波信号
· 接受双向探头输入
· 2 支固定式继电器（快速响应）和 2 支机械式继电器（大功率）
· 模拟输出：0-20mA，4-20mA，-20mA-0-（+）20mA(用于双向探头)
· 两种编程方式：就地显示器上的控制面板或者用 USB2.0 连接到 TACHLINK，一个 PC/windows 基础的 GUI（用户界面）。这个 GUI 能被用于数据显示、组态、执行安全功能、诊断、模拟输出调整和实时数据记录
· 至于转速表是装在防爆盒或 NEMA4X 外壳里，
· 通用的 RS485 通信接口连接也满足全部的 GUI 功能以及更长的通信距离（达到
8000ft）
· 驱动 8 个远程显示器（TT plus），一个独立的显示器可以通过简单的 RJ11（听筒插口）连接距离可以达到 1000 ft。较长时间的运行、电缆型号和显示器数量都会影响通信距离
· 安全模式下能阻止未经授权的编程访问或者报警重置（通过就地显示或 GUI）
· 安装到 DIN 轨。当使用的是 AI-TEK 电源时需通过特殊的 DIN 总线（仅用于 TP）
· 环境温度、振动和颤抖。EMC/CE 适合于当前的 BS EN 指令。
· 具有综合显示两个独立通道的速度的能力，计算周期或等式结果，报警状态/安全模式，用户定义各通道的单位，128*64LCD 图像显示背光。（仅 TT）
· 设计和制造都适合于RoHS
TACHPAK：1/8”(3.2mm)一字螺丝刀
TACHTROL：3/32’’(2.4mm)一字螺丝刀
2. 开箱说明
为了确保运输安全，在出厂前每个 TACHPAK 和 TACHTROL 都已做过全面的检测并仔
细包装。安全运输的责任由承运人在收货后负责。运输过程中的遗失或损坏可向承运人索赔。
2.1. 装箱目录
TACHPAK10&30 和 TACHTROL10&30 被单独装在一个纸箱内，里面包括 TACHLINK、一张使用说明的CD 和一根 USB 接线。
TACHROL plus 被单独的装在一个包括一个仪表和一条带 RJ-11 接头的显示器电缆的纸盒里。
TACHLINK PC（个人电脑）系统为 windows2000 和 XP。装在一个纸盒里包括一张 CD
和 10 英尺长的 USB 电缆。
TACHTROL10&30 和防爆式TACHROL plus 以及NEMA4 如同上述描述的一样都装在一个纸盒内，包括仪表、一个红外线远程以及安装用的DIN 轨。
2. 安装与接线步骤
2.1. 安装与接线指导
· 仪表应远离水源、高温、潮湿以及灰尘。或者提供一合适的防爆盒来隔离这些环境因素；
· 仪表应远离电气噪音，但不包括：蜂鸣器、喇叭、马达、电焊设备、电流接触器、电流继电器以及其他发出噪音的电气设备；
· 用接地的金属防爆盒来隔绝放射性电子噪音和磁影响；
· 将低压信号及控制线与开关及电源线分开设计。
2.2. 安装指导
2.2.1. TACHPAK10,TACHPAK30
TACHPAK 设计安装在 35mm 的 DIN 轨上。
3.6.6. 转速探头安装因素
探头必须牢固安装在设备上，正常的壳体振动不应影响探头的测量准确性。然而，任何相对运动，都会导致探头的松动或者探头与目标齿间的颤抖产生不稳定现象。
3.6.6.1. 转速探头的型号
3.6.6.1.1. 主动式探头
这种探头需要带电工作（若接到转速表可由转速表对其供电），输出信号通常是方波。它能检测低转速和零转速。传感技术通常是霍尔效应但是也有可能是磁电阻。
3.6.6.1.1.1. 单通道
通常三根线组成：电源，地线和信号输出线
3.6.6.1.1.2. 双通道/双向探头
通常由 5 根线组成：电源、地线、两根信号输出和方向逻辑线。这种探头能显示目标转子的速度与方向。
3.2.6.1.2．被动式探头
被动式探头不需要外部电源运行。电源由运行时内部产生。通常一个输出仅仅只需连接两根信号线。
TACHTROL plus 能通过高质量的 RJ11 接头电缆与 TACHTROL 或者
TACHPAK 连接。假如要求更长距离或更久的连接，TACHTROL 和 TACHTROL plus 能用更大规格的电缆分别经 TB3 和 TB4 连接。显示器连接到 TACHPAK 同样可升级。简单的用一根短的带 RJ11 接头的电缆连接到接线端子然后用大规格的电缆引出。当接多个显示器时，必须确定转速表有充足的电源。如果需要 12vdc 运行，就至少应该能提供 1. 的电流。远程显示器限制到 3 个。
AI-TEK传转速传感器
容量最大的位置，当转动轴旋转180°时则处于电容量最小的位置。电容量的周期变化速率即为转速。可通过直流激励、交流激励和用可变电容构成振荡器的振荡槽路等方式得到转速的测量信号。介质变化型是在电容器的两个固定电极板之间嵌入一块高介电常数的可动板而构成的。可动介质板与转动轴相连，随着转动轴的旋转，电容器板间的介电常数发生周期性变化而引起电容量的周期性变化，其速率等于转动轴的转速。
第一句话：结交“两个朋友”。
一个是图书馆，一个是运动场。
到运动场锻炼身体，强健体魄。
到图书馆博览群书，
不断的“充电”、“蓄电”、“放电”。
第二句话：培养“两种功夫”。
一个是本分，一个是本事。
做人靠本分，做事靠本事。
靠“两本”起家靠得住。
第三句话：乐于吃“两样东西”。
一个是吃亏，一个是吃苦。
做人不怕吃亏，做事不怕吃苦。
吃亏是福，吃苦是福。
变磁阻式
它属于变磁阻式传感器。变磁阻式传感器的三种基本类型，电感
AI-TEK传转速传感器
式传感器、变压器式传感器和电涡流式传感器都可制成转速传感器。电感式转速传感器应用较广，它利用磁通变化而产生感应电势，其电势大小取决于磁通变化的速率。这类传感器按结构不同又分为开磁路式和闭磁路式两种。开磁路式转速传感器（图4a）结构比较简单，输出信号较小，不宜在振动剧烈的场合使用。闭磁路式转速传感器由装在转轴上的外齿轮、内齿轮、线圈和永久磁铁构成（图4b）。内、外齿轮有相同的齿数。当转轴连接到被测轴上一起转动时，由于内、外齿轮的相对运动，产生磁阻变化，在线圈中产生交流感应电势。测出电势的大小便可测出相应转速值。
CHPAK 和 TACHTROL 都是高度可组态的仪器，这样仪器就能对复杂的工作简单执行。两种转速表都能通过专用的 LAN（局域网）与远程 TACHTROL plus 显示器通信。各系列转速表至多都能与八个远程 TACHTROL plus 显示器连接（当用 TACHTROL 系列时，仪表本事就相当于一个显示器），一个装载 TACHLINK 的 PC 能同时通过 USB2.0 和 RS485 相互通信。仅一个转速表能连接到给定的网络并作为那个网络的总线主控。TACHPAK 和
TACHTROL 不能同时与同一网络连接。组态可以通过任一 TACHTROL 面板或远程 PC 上完成。任何时候用户要改变转速表里的组态数据时，只有那个端口是不被锁定的其他所有端口都被锁定直到组态完成。在组态过程中，其他所有端口或者 LAN 都将继续监控和显示实时数据。所有的组态常量都贮存在转速表内并且是对整个网络。每个显示器都能被组态成显示不同的数据。例如：远程显示器 1 能被组态成显示 A 通道和 B 通道数据然而远程显示器 2 可以显示通道B 以及运算结果。
4.1 转速表组态
组态可以通过仪表面板或者通过 TACHLINK。组态就是通过面板利用一系列的菜单来完成。用户可以通过选择菜单然后通过上、下、左、右键来更改参数。
方式分类
磁敏式
4.检测距离：0.5-2.0mm （A3钢、电工钢）
外置磁铁:0.5--10mm
5.齿轮模数：m≥1
齿轮材料：A3钢、电工钢120℃
6.输出信号：
波形：矩形波
幅值：近电源电压
7.环境条件：
温度：-40℃～125℃ [1]
相对湿度：≤85%
4、选型指南：
PR-970-B□□-C□□-D□□-E□□
说明：
B： 壳体长度 C： 螺纹规格 D： 引线方式 E： 线缆长度
传感器长度：B□□
0 1：65mm 0 2：80mm 0 3：120mm 04：定做
安装螺纹： C□□
01： M16*1. 02：客户指定
03：M12*1 04：M10*1
05：M18*1.5
引线方式 D□□
00： 直接引线(防水型) 01： 航空插头
线缆长度 E□□
01: 线长一米 02: 线长二米
03： 三米 以此类推
示例：
PR970-B02-C02-D00-E02
表示117mm长,M16*1的螺纹，直接引线 ，线长2米
5．接线方式：航插或直接出线
红色：24V DC (12-25V DC)
黑色：COM
色线：信号输出
激光式
主要功能及特点
普林斯顿光学是世界著名的光学仪器；PR-870是利用激光反射原理，获得转子转动的信号，可测量转子的转速。特点是分辨率高，距离远，实用范围广，频响宽，可靠性高。内装放大整形电路，输出为幅度稳定的方波信号，能实现远距离传输。
外型
传感器外壳用 不锈钢材料 制成。
防水结构简单，耐压能力强、密封可靠，未使用任何防水胶剂。
产品应用
由于AI-TEK传感器外壳采用不锈钢材料制做，传感器坚固耐用，主要应用于测试环境较差 、振动剧烈（如：发动机等）。用于测量转速 、周期 、速度。
等级：所列的 UL 和 CSA 是用于恶劣环境的，等级 I,A,B,C 和 D 组；等级Ⅱ，E,F,G组。
输出（标准）：54V（P-P）,输出（保证点）：13.4V(P-P),直流阻抗：最大 240 欧姆,典型电感：参照 30mH,输出极性：白引线为正,工作温度：-65 到+100℃,引线长度：—10 英尺（3.05m）
工作原理：典型的 AI-TEK 变磁阻传感器的内部结构是一个磁铁、磁性片和线圈。磁场（磁力线）从磁铁延伸出来，通过极性片和在传感器末端空间中的线圈。磁场回归的路径从空间到磁铁的另一端。当一个铁性物体通过极性片的尖端时，磁场会因为物体通过极性片而先后增大和减小。这种磁场的突然或迅速的变化会在线圈内部感应出一个交流电压信号。对于一个与理想目标相匹配的传感器，感应电压是正弦波形状。正如我们看到的，产生的频率信号与单位时间通过极性片的铁磁体的数量成正比 。输出电压的幅值与铁磁体通过极性片的速度成正比。
AI-TEK 主要运用三种技术即变磁阻、磁性电阻和霍尔效应把运动转换成电信号。满足恶劣的工业、汽车、航空环境，由 AI-TEK Instruments 生产的
AI-TAK 速度传感器可以在极端的条件下可靠的连续工作多年。我们的设计工程师特别注意一些困难的方面如：振动、撞击、高温、潮湿、油污和腐蚀性环境 。我们大多数的速度传感器是特别为高温、高低转速、不同的被测物或高精度和计时用途设计的。
由于适应性，您会在各个地方发现AI-TAK変磁阻传感器，从低成本的消耗产品到高精度汽车发动机燃烧系统和飞行器发动机控制等等。
技术指标
工作电压：+ 10-36v
使用温度：-40 至 +80
输出信号：高电平近似于电源电压；低电平<0.3V，方波。
响应频率：0.1HZ 至 20KHz
分辨膜数：>0.5
使用湿度：<95%RH
输出电流：<30毫安
保护形式：有限性和短路保护
触发形式：反光条
绝缘电阻：>50MΩ
应用距离：2mm-600mm
外壳材料：不锈钢
长度65mm，直径18mm，接线方式：棕色 24V,蓝色 负极，黑色 信号
磁电式
1、概述：
航振HZ-860磁电转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。
AI-TEK传传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
2、技术参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：
50r/min时≥300mv 传感器铁芯和被测齿轮齿顶间隙 δ=0.5～1.2mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：20～10000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+180℃
6、 输出形式：X12K4P四芯插头
7、外形尺寸：外径:M12X1，M16×1 ; M18×1.5总长80mm ;M20X1.5
8、重量：约120g（不计输出导线）
3、外形图：
插头端子1、4接信号输出线
4、使用注意事项
1、安装时AI-TEK传传感器外壳M20×1.5或其他规格螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
2、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
5、单机成套
1、磁电转速传感器 1只
2、电缆线 2米
3、说明书 1份
4、合格证 1份
电容式
AI-TEK传电容式传感器，有面积变化型和介质变化型两种。图3中是面积变化型的原理，图中电容式转速传感器由两块固定金属板和与转动轴相连的可动金属板构成。可动金属板处于电
70082-1000 转速传感器 系列
70084-1000 转速传感器 系列
70084-1713 转速传感器 系列
70085-1010 转速传感器 系列
70087-3040 转速传感器 系列
H1320-001 系列
H1512-001 系列
H1522-001 系列
H1612-001 系列
BH1512-001 系列
N1512-009* 系列
N1612-003* 系列
BH1522-001 系列
BH1612-001 系列
BH1622-001 系列
T77510 转速表 系列 T77530 转速表 系列
T77630 转速表 系列 T77610 转速表系列 T77810 转速表系列
CN79860 电缆 系列 70085-8080-001 转速传感器
70085-8080-003 转速传感器
70085-1010-002 转速传感器
70085-1010-018 转速传感器
70085-1010-081 转速传感器
70085-1010-118 转速传感器
70085-1010-214 转速传感器
70085-1010-245 转速传感器
70085-1010-327 转速传感器
70085-1010-330 转速传感器
70085-1010-328 转速传感器
70085-1010-405 转速传感器
70085-1010-411 转速传感器
70085-1010-412 转速传感器
70085-1010-414 转速传感器
70085-1010-417 转速传感器
70085-1010-420 转速传感器
087-304-0036 转速传感器
H1512-001 传感器
H1512-007 传感器
H1522-001 传感器
H1612-001 传感器
H1612-025 传感器
选择应用 - 通用，高灵敏度，电源 选择连接器的类型。选择安装支架和感应齿轮（如果需要）选择转速表（注 - 所有AI-Tek过程转速表均具有所有无源和霍尔效应磁传感器的正确输入电压规格。
AI-Tek通用磁性速度传感器旨在满足严苛的工业，汽车和航空航天环境，并在不利条件下提供可靠的全天候操作多年。许多传感器都可用。要求工程和应用协助。AI-Tek通用磁性速度传感器旨在满足严苛的工业，汽车和航空航天环境，并在不利条件下提供可靠的全天候操作多年。 CSA磁性速度传感器适用于危险场所I类，Div。1，A，B，C＆D组; 第二类 1，E，F，G组。温度。代码T3C。它们专为工业，汽车，航空航天环境中的极端条件而设计，并提供可靠的全天候操作多年。
显示功能包括两个独立的输出通道，用于速度，计数周期或公式结果，报警状态/安全性，模式，每个通道的用户定义单位，128x64 LCD图形带背光的显示器。设计和制造符合RoHS。阿泰克AI-TEK探头中国总代理编程功能编程已经简化，可以通过2种不同的方法完成。许多添加了可配置属性以提高灵活性和功能。前面板显示屏：TACHTROL 10和30可通过集成显示屏/隔膜进行编程面板。因此，TACHPAK 10和30可以用相同的方式编程增加了TACHTROL和远程显示器。无论哪种情况，编程都完成了通过浏览一系列嵌套菜单。嵌入式转速表仪表在防爆或NEMA 4X机箱中，远程访问解决了编程问题通过使用红外线链接，可通过手持遥控器进行全面的前面板控制。基于PC / Windows的TACHLINK：自定义软件允许用户对所有可配置的程序进行编程TACHPAK和TACHTROL通过USB2.0或RS485连接通过PC进行归属。另外，PC可用于显示数据，执行安全功能，诊断，模拟输出校准和实时数据记录;所有这些都可以通过TACHLINK获得。应用：快速响应超速关闭2 Channel Speed / Draw Monior双向速度表反向旋转报警低速车速表离合器滑动报警卷绕机控制Ahead / Asters海洋转速表扩展的模拟量程速度变送器
