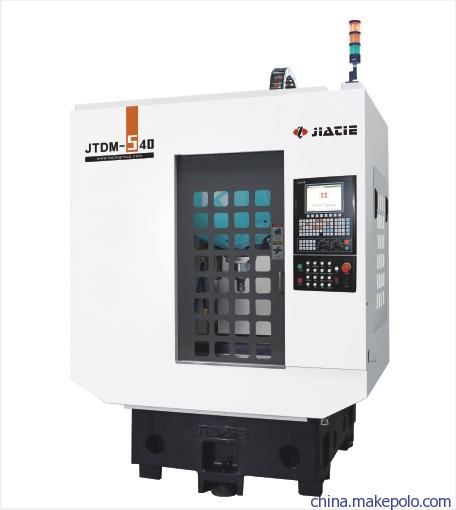

JTDM-540
产品概述
JTDM-540立式钻铣中心是科杰公司自主研发与制造的专用于小型多孔零件的高速铣削、钻孔、攻丝等加工领域的金属加工机床，广泛适用于数码电子产品、汽车机车、仪器仪表、轻工轻纺、电子电器、航天航空和机械制造等行业的中小型箱体、盖、板、壳、盘等零件的加工。
JTDM-540具有快速铣削、钻孔及攻丝的特点，尤其是铣削的加工效果尤为突出；西门子NC系统性能强大且稳定可靠，以及更人性化的操控界面。
产品特点
1. 伺服式高速换刀系统，换刀速度更快，工作效率更高。
2. 定位精准可靠，确保加工质量。
3. 高速加工能力优良，是批量加工产品的极好选择。
4. 移动速度高，缩短空行时间。
5. 知名国际先进的品牌数控系统，功能强大且可靠。
6. 优良的人机交互界面，操作简单。
产品适用加工材料
铝、合金铝、铜、碳钢等
产品技术参数
项目
技术参数
CNC系统
西门子SINUERIK-828D
行程X×Y×Z(mm)
500×400×300
工作台表面至主轴头距离(mm)
160-460,260-560(高立柱)
工作台面积(mm)
600×400
工作台最大负载(kg)
250
T型槽(数量x宽度x间距)
3×14×100
定位精度(mm)
0.005
重复定位精度(mm)
±0.003
主轴最高转速(mm)
30000-36000
主轴锥孔
BT30-45°
最大移动速度(m/min)
48
刀具数量(两个规格可供选配)
16T或21T(可选)
刀具选择方式
随机存取
最快换刀时间(s)
1.5
主轴电机功率(kw)
4.8
总重(T)
3.5
机床外型尺寸(mm)
1764×2320×2700
电源及总功率
三相AC380V，50/60Hz，15KW
其他
培训时间为两周,全套中文说明书
※ 设备图片仅供参考，配置参数如有变化，恕不另行通知。
产品实拍图
