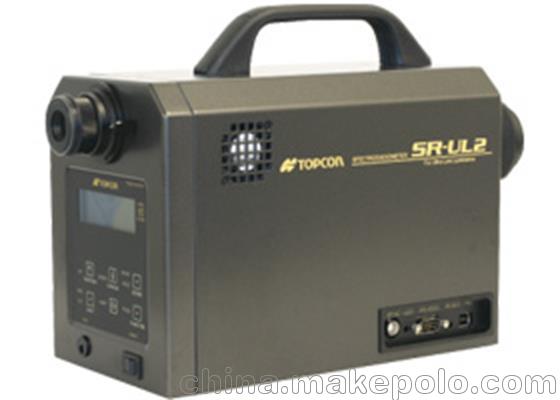

产品概要

本产品是在获得的超低亮度分光辐射度计SR-UL1R的基础之上，实现了更高灵敏度、更高速化的机型，

是业界灵敏度最高，量程范围从0.0005cd/m²到300，000cd/m²的宽广量程超低亮度分光辐射度计。

搭载高速测定模式，测定0.005cd/m²亮度时，仅需约17秒时间，为业界最高水准的高速测定机型。

因此，不仅仅适用于设计研发，也同样适用于生产线的品质检验与管理。

特征

￭ 高速测定超低亮度 (0.0005 cd/m² - )

￭ 量程宽广。量程为 (0.0005 - 300,000cd/m²)

￭ 无需使用辅助镜，即能够测定细微面的超低亮度。

￭ 搭载同步测定功能及积分时间延时功能，因而能够高精度测定频闪光源。

￭ 使用标配应用软件，能够进行丰富的数据处理及控制主机。

技术规格光亮采集波长分散原理光学系统测定角测定距离光谱波宽波长精度测定波长范围波长分解能力测定模式测定内容演算内容亮度测定范围(*1) (*2)亮度精度(*1)色度精度(*1)重复精度: 亮度(*3)重复精度: 色度(*4)偏光特性测定时间(*5)界面电源功率使用条件外形尺寸(W×D×H)质量

电子冷却型线性阵列传感器

衍射光栅

对物镜 : f= 82mm F2.5, 目镜 : 观测视野 5°

2°/1°/0.2°/0.1°　*电动切换式

350mm - ∞ (从物镜金属件前端开始的距离)

5 - 8nm (半波宽)

±0.3nm * Hg光谱线

380 - 780nm

1nm

自动/手动（积分时间/频率）、外部垂直同步信号输入

分光辐射亮度 : W･sr-1･m-2･nm-1

辐射亮度 : W･sr-1･m-2, 亮度 Lv : cd･m-2, CIE1931 色度坐标 xy, CIE1976 色度坐标 u' v', 三刺激值 XYZ, 相关色温度(Tc;k)、 偏差(duv), CIE 表色系 2°/ 10°

2°：0.0005 - 3,000 cd/m2 　1°：0.0015 - 9,000 cd/m2 0.2°：0.0375 - 70,000 cd/m2 0.1°：　0.15 - 300,000 cd/m2

±2%以下

±0.002

1.5% : 0.0005 - 0.005 cd/m² 0.4% : 0.005 - 0.1cd/m² 0.3% : 0.1 cd/m² 以上

0.005 : 0.0005 - 0.005 cd/m² 0.0015 : 0.005 - 0.1 cd/m² 0.0005 : 0.1 cd/m² 以上

亮度 1％ 以下, 分光辐射亮度 2％ 以下(400 - 780nm)

NORMAL 模式: 约1 - 31秒 HIGH SPEED 模式: 约1 - 17秒

USB2.0 / RS-232C

专用AC 电源适配器 AC100V-240V, 50/60Hz, DC12V

约 36W

温度: 5 - 30℃, 湿度: 80%RH 以下 (且无凝露)

150×406×239mm

约 5.5kg

*1 针对标准A光源

*2 NORMAL SPEED模式测定时的测定范围

*3 测定角2°、连续测量10次2σ、NORMAL SPEED模式

*4 测定角2°、连续测量10次（最大值-最小值）、NORMAL SPEED 模式

*5 和PC的通信时间除外

测定直径

测定直径: mmφ

测定角测定距离 [mm]*35050080010002000

2°	10.0	15.1	25.4	32.2	66.4
1°	4.99	7.55	12.7	16.1	33.2
0.2°	1.00	1.51	2.54	3.22	6.64
0.1°	0.50	0.76	1.27	1.61	3.32

* 从物镜金属件前端开始的距离.
