泰钢管道法兰介绍

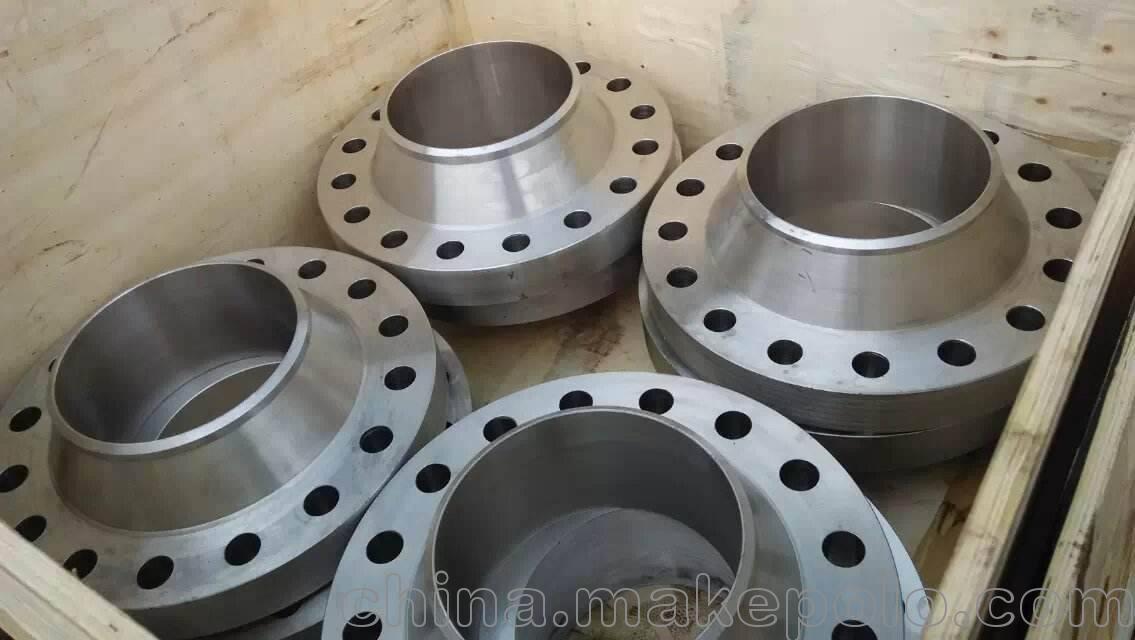

管道法兰按与管子的连接方式分为以下六种基本类型：平焊法兰、对焊法兰、承插焊法兰、松套法兰、螺纹法兰和整体法兰。平焊法兰：多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊法兰：最常用的一种，它与管子为对焊连接，焊接接头质量比较好，而且法兰的颈部利用锥度过渡，可以承受较苛刻的条件；承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。





法兰连接是管道施工的重要连接方式。常见法兰常见法兰法兰种类，按法兰与管道的固定方式分为螺纹法兰、焊接法兰、松套法兰；按密封面形式，可分为光滑式、凹凸式、榫槽式、透镜式和梯形槽式。一般低压小直径用丝接法兰，高压和低压大直径用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫及四氟垫到金属垫都有。

3、垫片的选择原则是：尽量靠近小宽度选择，这是在确定垫片不会被压坏的前提应该遵循的原则。第三，连接法兰1、检查法兰、螺栓和垫片的规格是否符合要求。2、密封面要保持光滑整洁，不能有毛刺。3、螺栓的螺纹要完整，不能有缺损，嵌合要自然。4、垫片质地要柔韧，不易老化，表面没有破损，褶皱、划痕等缺陷。5、装配法兰前，要把法兰清洗干净，去除油污、灰尘、锈迹等杂物，密封线剔除干净。
法兰伸缩接头的优点是：当外界温度变化时，管子能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。法兰传力接头的优点是：能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。法兰软管接头的优点是：具有良好的柔软性和抗疲劳性，使它很容易吸收各种运动变形的循环载荷，尤其在管路系统中有补偿大位移量的能力。








法兰伸缩接头的优点是：当外界温度变化时，管子能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。法兰传力接头的优点是：能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。法兰软管接头的优点是：具有良好的柔软性和抗疲劳性，使它很容易吸收各种运动变形的循环载荷，尤其在管路系统中有补偿大位移量的能力。

法兰连接工艺流程如下：一，法兰与管道的连接要符合以下要求：1、管道与法兰的中心要在同一水平线上。2、管道中心与法兰的密封面成90度垂直形状。3、管道上法兰盘螺栓的位置应该对应一致。第二，垫法兰垫片，要求如下：1、在同一根管道内，压力相同的法兰选择的垫片应该要一样，这样才便于以后互相交换。2、对于采用橡胶板的管道，垫片很好也选择橡胶的，例如水管线。

2.对焊：法兰的内外层都要焊接，一般多用于中、高压管道中，管道的公称压力在0.25~2.5MPa之间。对焊法兰连接方式的密封面是凹凸式的，安装比较复杂，所以人工费、安装法以及辅材费都比较高。3.承插焊：一般多用于公称压力小于等于10.0MPa，公称直径小于等于40mm的管道中。4.松套：一般多用于压力不高但其中介质比较有腐蚀性的管道中，所以这类法兰耐腐蚀性强，材质多以不锈钢为主。



法兰连接方式一般可以分为五种：即平焊、对焊、承插焊、松套、螺纹。下面就对前四种进行详细的阐述：1.平焊：只用焊接外层，不需焊接内层；一般常用于中、低压力管道中，管道的公称压力要低于2.5MPa。平焊法兰的密封面有三种，分别是光滑式、凹凸式以及榫槽式，其中以光滑式应用最为广泛，并且价格实惠，性价比高。





法兰(Flange)，又叫法兰凸缘盘或突缘。法兰是管子与管子之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接，如减速机法兰。法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰分螺纹连接(丝扣连接)法兰、焊接法兰和卡夹法兰。法兰都是成对使用的，低压管道可以使用丝接法兰，四公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封垫，然后用螺栓紧固。不同压力的法兰厚度不同，它们使用的螺栓也不同。水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。凡是在两个平面周边使用螺栓连接同时封闭的连接零件，一般都称为"法兰"，如通风管道的连接，这一类零件可以称为"法兰类零件"。但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫"法兰类零件"。比较小型的如阀门等，可以叫"法兰类零件"。






长期工作在高温下的螺栓法兰接头，由于密封垫片和螺栓的蠕变松弛，使得垫片上的残余应力逐渐减小，法兰接头的密封可靠性逐渐降低，并最终导致泄漏失效。解决法兰接头密封问题，可采用高温密封剂进行密封，它适用于对光滑、平整密封面(对接接头)的温度和压力情况要求高的工况。尤其适用于密封金属接头：蒸汽轮机和燃气轮机、压缩机、泵、外壳、法兰接头等。耐高达900℃的热蒸汽、气体，热、冷水，轻质燃油、润滑剂，及天然气。密封面及接头处极好的粘着力可确保耐压高达250巴(255kg/cm2)的压力。适用于：器械和压力容器法兰、轴承座圈、螺栓法兰、轴承环、活套法兰、支撑垫圈、密封垫圈、人孔法兰、平整法兰、对焊法兰。
