主要用途与适用范围

PD510Y型组合式电气火灾监控探测器（以下简称监控器）是我公司综合采用国际先进技术设计开发的新型电气火灾保护报警装置。适用于交流50HZ，额定工作电压至 AC220V，额定工作电流16-2000A的配电网络电路中，排除因漏电形成的电气火灾安全隐患。采用RS485通讯模式，配合高效的Windows系统平台和人性化的应用软件，从最前端的电气信号采集到中间数据处理以及末端的系统管理平台，电气火灾监控系统都能提供全方位、多功能、及高性能的电气火灾预防监控的保护。

本产品符合国际GB14287.2-2014,GB14287.3-2014相关标准，采用国内领先微电子技术，智能化、模块化设计方案，将传统漏电保护电气与先进电子技术相结合，广泛应用于学校，商厦、酒店、体育场馆、工厂车间、集贸市场、工矿企业、国家重点办公单位，智能化小区、石油化工、电信以及国防等部门安全用电。

产品性能特点

1、全中文菜单，页面操作友好；

2、产品集检测、报警于一体；

3、产品设计兼容性高，本公司生产的各款监控器可以在同一工程中稳定使用；

4、探测器漏电报警设定值可选择300-999mA，连续可调，步长为1mA。温度报警值可设置45~100℃，连续可调，步长为0.1℃；

5、采用现场总线通信技术与国际标准通讯协议，通过上位机管理软件实现远程控制，实时监控电路运行情况，建立集中智能化管理；

6、事件存储功能，自动记录各类故障信息，为分析现场用电情况及消除故障提供依据。

适用环境

1、适用于建筑物内无粉尘导电尘埃、无腐蚀性、无易燃易爆气体、无雨雪侵袭场所；

2、产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场5倍，远距离通讯线路附近无强电磁干扰；

3、产品安装位置应无强烈阳光直射，即避免液晶显示器受强烈阳光照射而被损坏；

4、产品要求安装在通风散热良好的环境下使用。

5、大气相对湿度在周围空气湿度+40℃时不超过50%；在较高的温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

6、污染等级为3级

技术参数表格

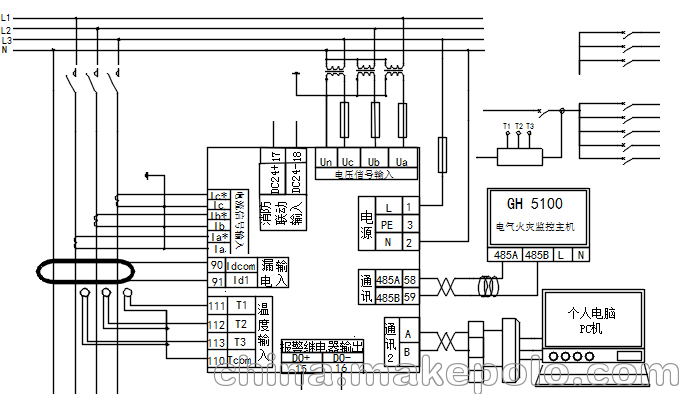

典型安装接线图
