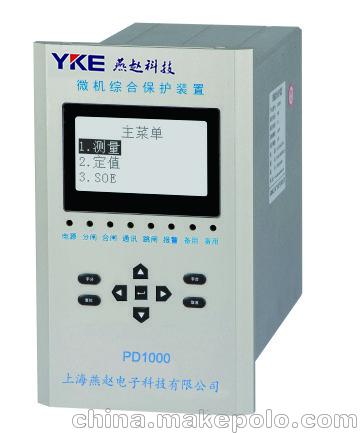

上海燕赵PT1000微机保护装置

1台起批

￥

中国上海

产品属性

图文详情

品牌推荐

品牌

YKE上海燕赵

型号

PT1000

类型

保护装置

接入电源

交流表

用电设备

三相四线

接线方式

其他

原理

电子式

用途

工业用

加工定制

最大电流

准确度等级

0.5%

基本电流

4~20mAA

参比电压

AC 100VV

电流倍率

1.2

显示方式

LED

频率

45Hz~65Hz，精度：±0.02HzHz

外形尺寸

170×151.1×220.56mm

重量

2.5kg

网络

三相三线、三相四线

变送范围

DC4~20mA

安全耐压

输入/电源>2kV，输入/输出>2kV，电源/输出>2kV

电压保护围

5%~120% Ue

电流保护围

5%~2000% Ie

概述

PD1000系列数字式智能保护测控管理装置采用高性能DSP数字处理器，研制成的新一代智能保护测控管理装置。装置适应于

110KV以下电压等级的线路、变压器、电动机、电容器等各种电力装备的保护。产品符合电磁兼容标准IEC61000-4/2-3-4-5-6-8

-11，4级标准。

型号	PD1000L	PD1000T	PD1000M	PD1000C	PD1000I	PD1000U
名称	线路保护	变压器保护	电动机保护	电容器保护	电流保护	电压保护
三段式过流保护	√	√	√	√	√
反时限过流保护	√	√	√	√	√
低电压闭锁过流保护	√	√	√	√
低电压一段保护						√
低电压二段保护						√
过负荷保护	√	√		√
不平衡电流保护				√
不平衡电压保护				√
过流加速段保护	√
三相重合闸	√
定时限零序电流保护	√	√			√
反时限零序电流保护	√	√			√
零序电流保护			√
零序电压保护	√	√	√
低电压保护	√	√	√	√
过电压保护	√	√	√	√		√
堵转保护			√
过热保护			√
负序电流保护			√
欠流保护			√
起流时间时间过长保护			√
三相失压保护	√	√	√	√
四路非电量保护		√		√
PT断线检测	√	√	√	√		√
开关状态异常告警	√	√	√	√	√	√
装置失电告警	√	√	√	√	√	√

主要特点

强大而通用的软硬件平台设计：采用最现代的DSP数字微处理器和双CPU的设计方案；完备的保护功能配置和强大的电参数测量功能；硬件为通用化设计，便于使用和维护；软件采用模块化设计，便于软件的移植和升级，并保证产品保护原理、保护逻辑的完美继承；完善的硬件自检功能和定值参数的纠错检查功能；宽范围的工作电源100-550VDC，24VDC，48VDC或85-450VAC，50Hz；极高可靠性：可适应恶劣的现场运行环境，优异的抗干扰性能，通过高达4级的快速瞬变干扰试验、静电放电干扰试验以及其他抗干扰试验；符合IEC、GB、DL等各种技术规范和ISO9001:2000产品质量标准，高可靠、免维护、高精度、免校验；采用抗振动、宽温、防尘密封以及“一对一”的设计原则，即可分散安装于开关柜上，也可集中组屏配置；一体化小巧的智能设计：兼有多种电参数测量的遥测功能、8路开出的遥控功能、12路开入的遥信功能，1路模拟量输出，应用于DCS系统，可对应各种电参数；为嵌入式结构设计，外形尺寸:170×151.1×220.56；开孔尺寸：151.1×211.1；人性化的人机界面设计：采用大尺寸蓝色屏幕，汉化界面，可直观描述电参数；八个LED信号指示灯，可直观指示信息状态；丰富的通讯接口：1路的RS485通讯接口；1路USB调试口；通讯规约MODBUS-RTU等。

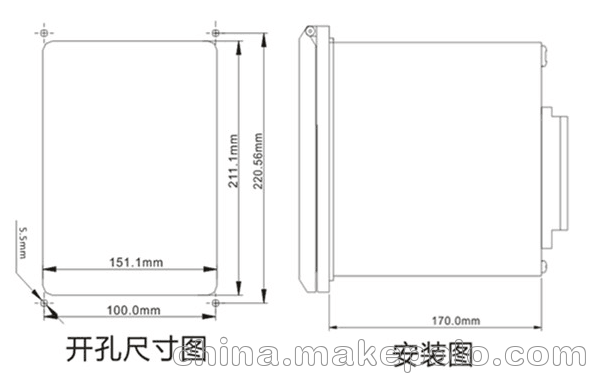

开孔尺寸图以及安装图

技术指标

项目		参数
测量	电压测量范围	5%~120%Ue，精度：0.5%
	电流测量范围	5%~120%Ue，精度：0.5%
	有功功率	0~999999.9KW，精度：1%
	无功功率	0~999999.9Kvar，精度：1%
	视在功率	0~999999.9KVA，精度：1%
	频率	45Hz~65Hz，精度：±0.02Hz
	有功电度	0~99999999.9KW，精度：2%
	无功电度	0~99999999.9KW，精度：2%
保护	电压保护范围	5%~2000%le
	电流保护范围	5%~120%Ue
	动作值精度	3%
	时间精度	定时限（<3%或80ms，反时限<5%),<5%
变送	范围	4~20mA
	负载	≤500ohm
	精度	0.5%
DI输入	光电隔离	隔离电压5000Vac rms
DI输入	供电	外接无源干结点（内部供电）
DO输出	输出形式	机械式触电，合闸及告警（常开），跳闸（常闭）
	触电最大接触电阻	30mO/1A
	最大允通电压	250Vac/dc
	最大允通电流（阻性）	5A/250Vac
环境	工作温度	-10~60℃
	存储温度	-20~70℃
	工作湿度	5%~95%RH无凝露
	面板防护等级	IP54
	工作电源	85~400VAC、100V~560VDC
	功耗	10W

保护功能配置

PD1000L 线路保护装置	PD1000T 变压器综合保护装置	PD1000M 电动机综合保护装置	PD1000C 电容器保护装置
功能:
● 三段式相过流保护	● 三段式相过流保护	● 三段式相过流保护	● 三段式相过流保护
● 反时限过流保护	● 反时限过流保护	● 反时限过流保护	● 反时限过流保护
● 低电压闭锁过流保护	● 低电压闭锁过流保护	● 低电压闭锁过流保护	● 低电压闭锁过流保护
● 过负荷保护	● 过负荷保护	● 零序电流保护	● 过负荷保护
● 过流加速段保护	● 定时限零序电流保护	● 零序电压保护	● 不平衡电流保护
● 三相重合闸	● 反时限零序电流保护	● 低电压保护	● 不平衡电压保护
● 定时限零序电流保护	● 零序电压保护	● 过电压保护	● 低电压保护
● 反时限零序电流保护	● 低电压保护	● 堵转保护	● 过电压保护
● 零序电压保护	● 低电压保护	● 过热保护	● 三相失压保护
● 低电压保护	● 过电压保护	● 负序电流保护（带反时限）	● 四路非电量保护
● 过电压保护	● 三相失压保护	● 欠流保护	● PT断线检测
● 三相失压保护	● 12路非电量保护	● 起动时间过长保护	● 开关状态异常告警
● PT断线检测	● PT断线检测	● 三相失压保护	● 装置失电告警
● 开关状态异常告警	● 开关状态异常告警	● PT断线检测
● 装置失电告警	● 装置失电告警	● 开关状态异常告警
		● 装置失电告警

PD1000I 电流保护装置	PD1000U 电压保护装置	PD1000B 备自投保护装置	PD1000PT PT并列保护装置
功能
● 三段式相过流保护	● 低电压一段保护	● 两进线互投	● 两段母线过压
● 反时限过流保护	● 低电压二段保护	● 母联备自投	● 两段母线低压
● 定时限零序电流保护	● 过电压保护	● 母联开关两段电流保护	● 两段母线PT断线
● 开关状态异常告警	● PT断线检测		● 两段母线绝缘监测
● 装置失电告警	● 开关状态异常告警
	● 装置失电告警

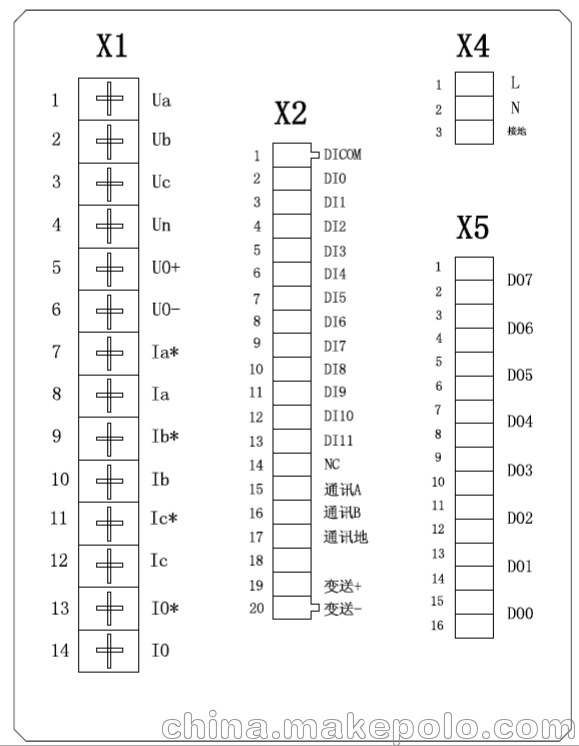

背后端子图
