DNW-2000微机控制材料扭转试验机

•

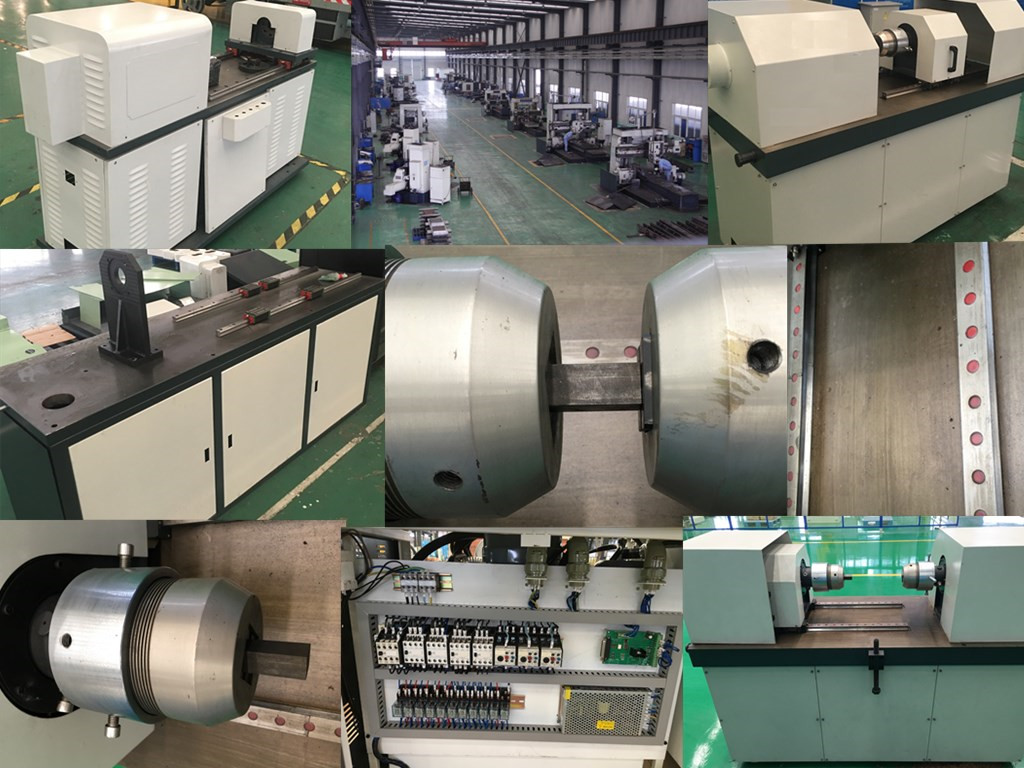

  机加工及安装车间



  设备概述：

  NDW- 2000系列微机控制材料扭转试验机主要适于金属材料、非金属材料、复合材料螺栓以及构件的扭转性能测试试验。是依据GB/T 10128 《金属室温扭转试验方法》GB/T 17107 《桥梁缆索用热镀锌钢丝》标准在多年试验机制造经验的基础上自主研发而成的。能充分满足教学、科研、制造等对材料扭转性能试验的全面要求。

  本试验机试样装夹方便可靠，试验过程通过试验软件控制完成，试验数据自动采集、存储和处理，试验结果可通过报表形式由打印机直接输出。

  .

  满足标准：

  GB/T 10128 《金属室温扭转试验方法》

  GB/T 17107 《桥梁缆索用热镀锌钢丝》

  结构组成：

  1、试验机结构：卧式结构

  2、摆线针轮减速机

  3、试样放置及拉伸装置

  4、工作台

  5、承载机柜

  6、电器控制系统等

  7、品牌计算机




  技术参数：




  技术名称	技术参数
  产品名称	NDW200- W、NDW500- W、NDW1000- W、 NDW- 2000W、NDW5000- W
  最大试验扭矩	200 N•m、500N•m、1000N•m、2000N•m、5000N•m
  试验扭矩测量范围	1%-100%
  试验扭矩示值相对误差	≤±1%
  扭矩测量分辨率	不小于100000码
  扭转角测量范围	无限 正反转无间隙
  扭转角相对误差	≤±0.5%
  扭转角显示最分辨率	0.0002°
  扭转速度范围	1～720°/min（无级调速）
  试验速度精度	优于示值的±1%
  扭转试验方向	双向
  最大试验空间	300mm




  工装附具：

  根据国家相关标准选用特殊材料精心设计加工制作而成，它通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证最小拉力荷载试验、螺母保证荷载试验。该夹具通过连接拉杆夹持到万能试验机的钳口内，即可以进行各种拉力试验，普通液压万能试验机不需添加或更改其它装置。
