声测管

1.声测管结构

声测管可直接固定在钢筋笼内侧上：固定方式可采用焊接或绑扎，管子之间应基本上保持平行-若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。钢筋笼放入桩孔时应防止扭曲。

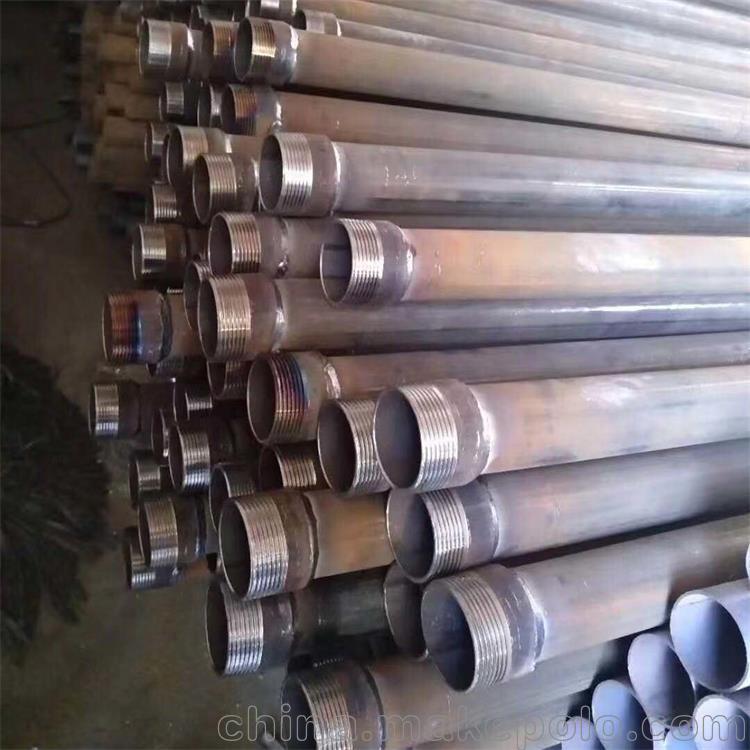

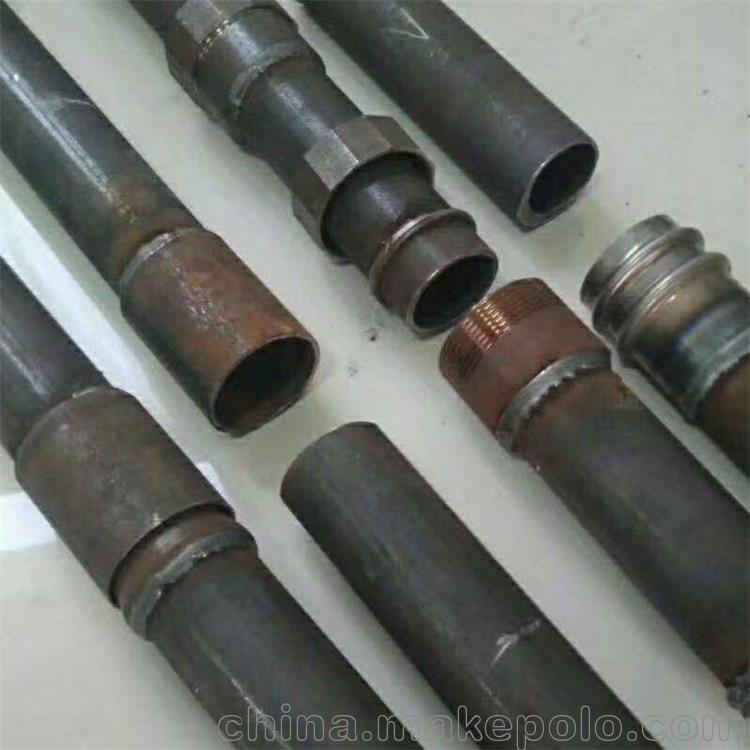

管子一般随钢筋笼分段安装，每段之间的接头可采用反螺纹套筒接口或套管焊接方案，如图8所示：若采用波纹管则可利用大一号的波纹管套接，并在套接管的两端用胶布缠绕密封。无论那种接头方案都必须保证在较高的静水压力下不漏浆，接口内壁应保持平整，不应有、等凸出物，以免妨碍探头的自如移动，声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时落入异物，致使孔道堵塞。

2.声测管安装

a)钢管的套接；b)波纹管的套接

1-钢筋；2-声测管；3-套接管；4-箍筋；5-密封胶布

埋置布置

布置声测管的埋置数量及其在桩的横截面卜的布局应考虑检测的控制面积。通常有如图7所示的布置方式，图中的阴影区为检测的控制面积。

一般桩径不大于0.8m时，沿直径布置两根；桩径大于0.8m且不大于1.6m时，布置3根，呈等边三角形；桩径大于1.6m时，布置4根，呈正方形。

3.声测管用途

声测管除了用作检测通道及取代一部分钢筋截面外，还可作为桩底压浆的管道。试验证明，经桩底浆处理的，可大幅度提高其承载力。同时声测管还可作为事故桩缺陷冲洗与压浆处理的管道，这时需采取措施把需压浆的缺陷部位的管道打穿。

超声波透射法检测，对声测管总体的要求是：接头牢靠不脱开，密封不漏浆；管壁平整不打折，平顺无变形；管体竖直不歪斜；管内畅通无异物。

当声测管材料或安装工艺较差时，可能造成漏浆、堵管、断裂、弯曲、下沉、变形等事故的发生，对超声波透射法进行桩基完整性检测产生较大影响，甚至于无法进行超声波透射法检测。

密封性能极佳。

性能相当稳定、出色，有效避免与导管、振捣器等相碰撞。

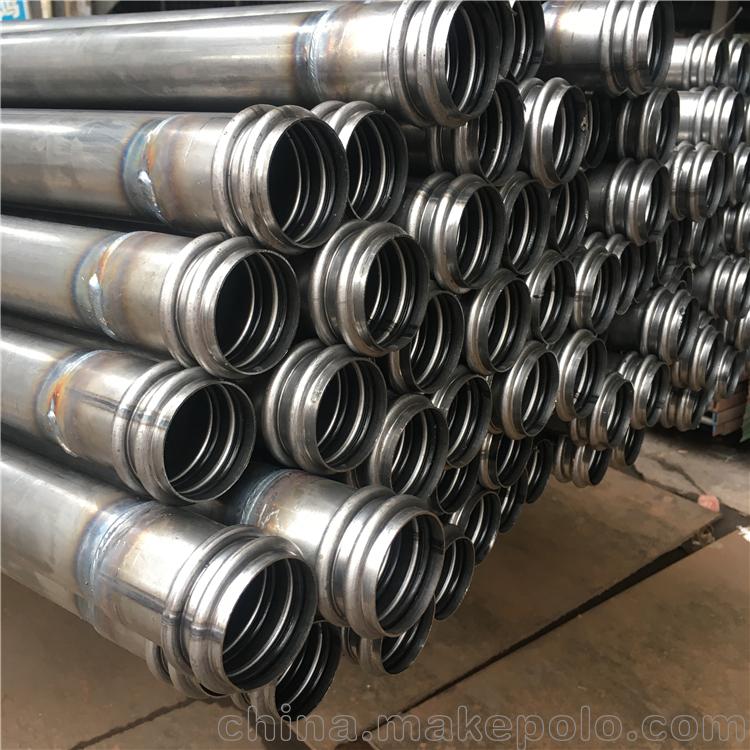

充分的插入套接，更能保证连接的顺直。

高强双密封液压声测管除了有以上领先的性能以外，还具有另外两大明显的优点和一套严谨的保障措施。

两大优点分别是便利性和经济性。

便利性使用声测管，可以完全避免现场焊接、套丝或滚槽作业，无需电力辅助，只需采用配套的液压工具，手动操作即可轻松完成，省时、省力，一次性安装成功。

经济性和常规设计的φ57×3.5mm的钢管相比，可节省钢材2/3以上，材料成本明显降低；作为当下国内操作性最为简便的声测管产品，可在各个环节节省最大的人力成本，并能明显提高工作效率；在各种连接方式的薄壁声测管中，声测管可在现场根据需要进行任意长度的锯切使用，无短管和料头的浪费，实际总成本明显降低。

声测管一般来说有两种规格，一种是直插式的声测管，一种是钳压式的声测管，两者价格差异主要在接头上，其他上面倒是没有多少的差别。一般是6米长，内径是50毫米的钢管。壁厚对应于不同的桩基深度有所不同。

声测管主要的组成

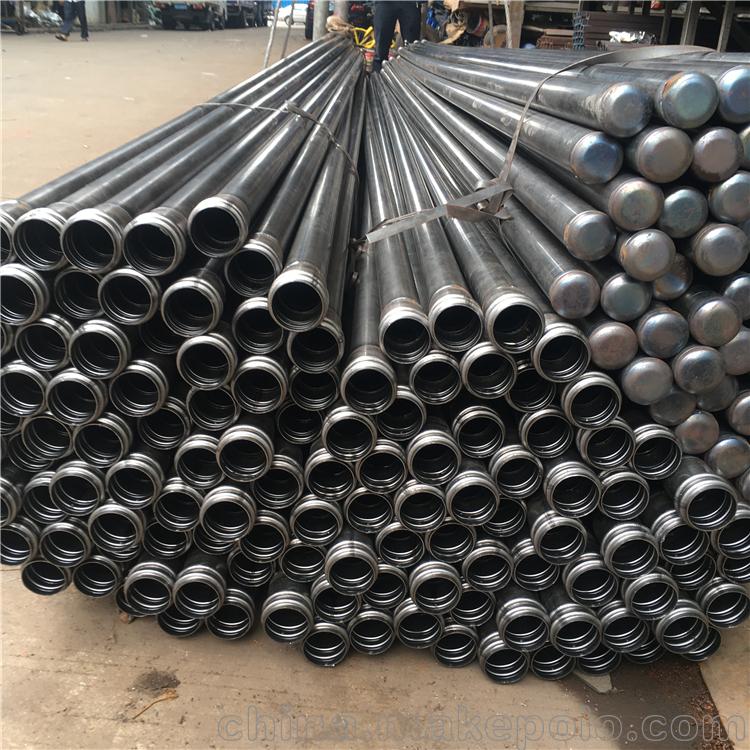

声测管主要有底管，中管以及接头管，防尘盖（封口用的）四部分组成，一根管是6m长，根据桩基的深度可以加入多根中管以及接头管，一般的一根管（6米）管配备一根接头管，而一个桩基配2~4个防尘盖（大多数配3个）。底管是一端封口，一端开口；中管是两端都开口的空心管。

一 成本经济：

在较深的桥梁码头高层建筑钻孔灌注桩施工中，对于灌柱桩基检测要求采用声波透射法检测桩基质量，按照设计要求应该预埋检测管（声测管）。桩径0.8m以下的需埋设两根检测管，两根检测管必须固定在钢筋笼内同一直线上。桩径0.8m-2.0m的需埋设三根检测管，三根检测管必须呈等腰三角形固定在钢筋笼内。2.0m以上的需埋设四根检测管，四根检测管必须呈正方形固定在钢筋笼内。常规要求采用外径50-60mm的钢管，壁厚3.5mm左右，施工中采取现场焊接法。这种方法在施工中所需成本高，操作复杂，给现场施工带来极大不便，施工成本只占普通焊管成本1/3左右。大大提高了工作效率，降低了施工成本。

二操作简捷：

因声测管的焊接技术要求很高，需有专业的焊接人员。为保证桩基混凝土的质量，在桩基灌注过程中均有时间限定，采用焊接的检测管在钢筋笼对接过程中，还得焊接检测管，给钻孔灌注增加了施工风险。而我公司生产的声测管在安装过程中只需上管插入下管,然后用简单的工具稍加紧固可。无须焊接，无须电力，无需任何技术，大大节约了施工时间，避免了过长时间的安装给施工带来的风险，大幅提高了工作效率。

三 质量可靠：

桩基在混凝土灌柱时对声测管的密封性、抗渗性、抗拉性、抗扭矩、抗压等方面的要求特别严格，生产及安装中稍有不慎将造成堵管、渗漏或管变形，桩基检测将无法完成。现场焊接无法检测管壁、接口及管底的封头密封性，因此抗渗漏性能很难保证。而我公司生产的声测管从原料采购就由专人严把质量关，生产前后经过多次检测，产品成型后再需经三道检测工序即初检、气检、水检。确保产品合格率为100%，从而保证了桩基质检要求。

四 售后服务：

产品一经售出就于贵公司建立了同盟合作关系，产品进入工地后派专业技术人员现场指导，公司并设立24小时响应制，对使用过程中出现的问题都将在最短的时间内给予解决。

五 运输及存放：

声测管运输可用汽车、火车、轮船等，装车及卸车过程中宜用纤维吊装带并注意应轻吊轻放，上方不可压重物。施工安装过程中应轻拿轻放，成品应放入仓库内或棚内干燥的地方，不要与地面直接接触，声测管下方需垫枕木，如果没有室内仓库必须用苫布或塑料布等有效物体盖住声测管，避免雨淋生锈影响施工。
