日本索尼Magnescale位移传感器DK25PR5
日本索尼Magnescale位移传感器DK25PR5特点：
1.量测范围:10mm/0.39',25mm/0.98'
2.精度：0.5μm
3.适用于各种工厂作业环境,防尘，耐油。
4.高量测力(10PR5/10PLR5/25PR5/25PLR5)
5.低量测力(10NR5/25NR5/25NLR)
6.可选购多种配件(参见探规配件)
7.直接连接至A/B相数显表；
8.适合柔软材质如塑料、玻璃、镜头等的形变或尺寸测量。
9.测量次数：500万次以上。

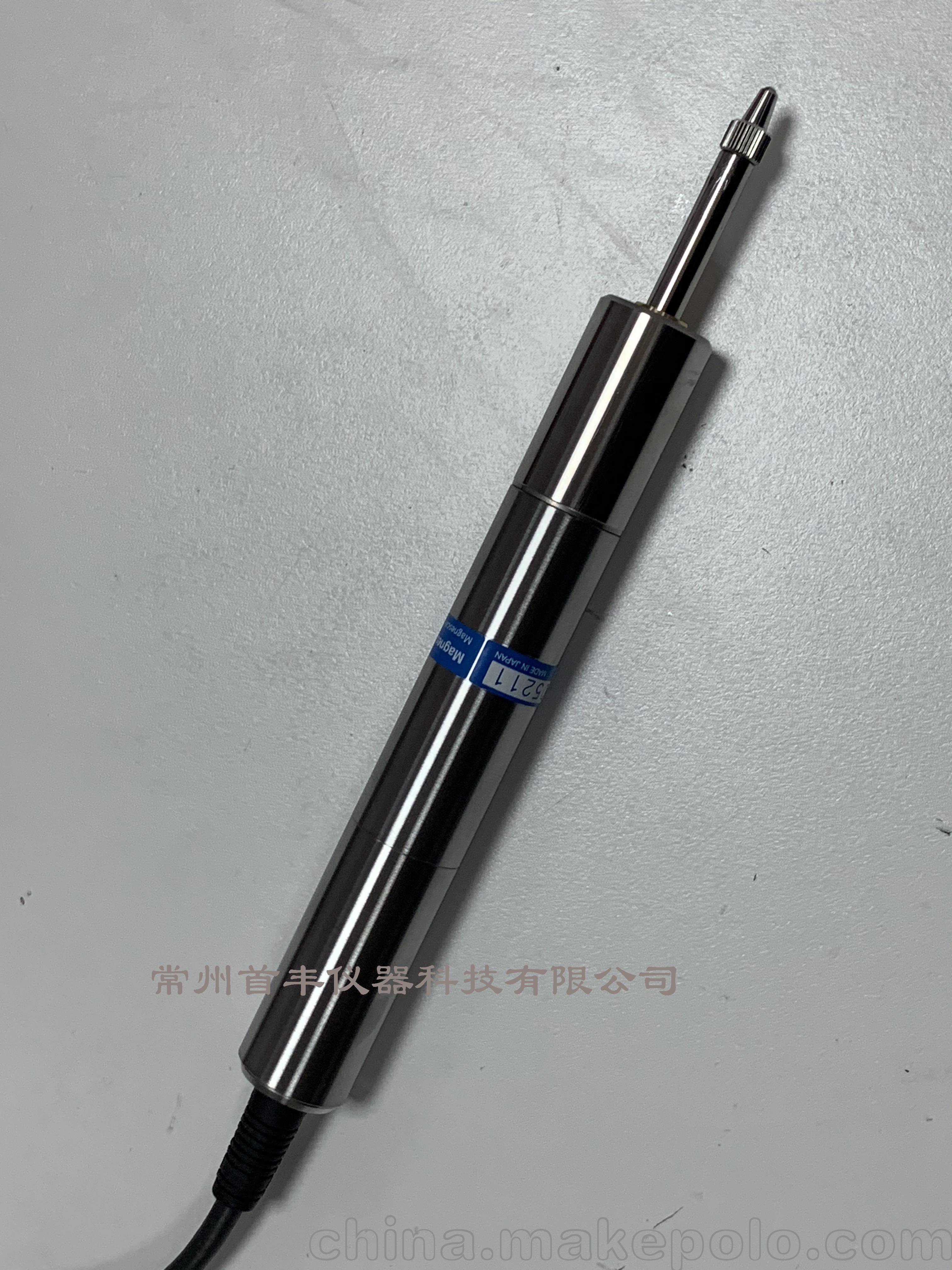

日本索尼Magnescale探规DK10PR5
日本索尼Magnescale位移传感器DK25PR5技术参数
型号名称 | DK10NR5 | DK10PR5 | DK10PLR5 | DK25NR5 | DK25PR5 | DK25NLR5 | DK25PLR5 |
输出 | A/B/Z三相差动信号输出(符合EIA-422标准)*请参见P17输出信号相位差异度 |
分辨率 | 0.5μm |
量测范围 | 10mm | 25mm |
精度 | 2μm(温度20℃) |
测力(温度20℃) | 向上 | 0.3±0.25N | 4.9N以下 | 0.4±0.3N | 4.9N以下 | 0.4±0.3N | 4.9N以下 |
侧向 | 0.6±0.3N | 0.7±0.35N | 0.7±0.35N |
向下 | 0.8±0.35N | 1±0.4N | 1±0.4N |
原点 | 1点(距离转轴1mm) |
MAX反应速度 | 250 m/min【250米/分钟】 |
耐震动(10 to 2000 Hz) | 150 m/s2 |
耐冲击(11ms) | 1500 m/s2 |
保护等级 | IP50 | IP64 | IP50 | IP64 | IP50 | IP64 |
作业温度 | 0℃ to 50℃ |
储存温度 | -20℃ to 60℃ |
电源电压 | DC +5V |
消耗功率 | 1 W 以下 |
线缆长度*2 | 约2.5m |
线缆直径 | φ20 0-0.013mm |
重量*3 | 约230g | 约300g |
量测头 | 钨钢珠DZ-122(按装螺丝M2.5) |
输出线缆长度 | MAX 22m |
使用寿命 | 至少5百万次 |
配件 | + P M4*5螺丝(2个),说明书 |

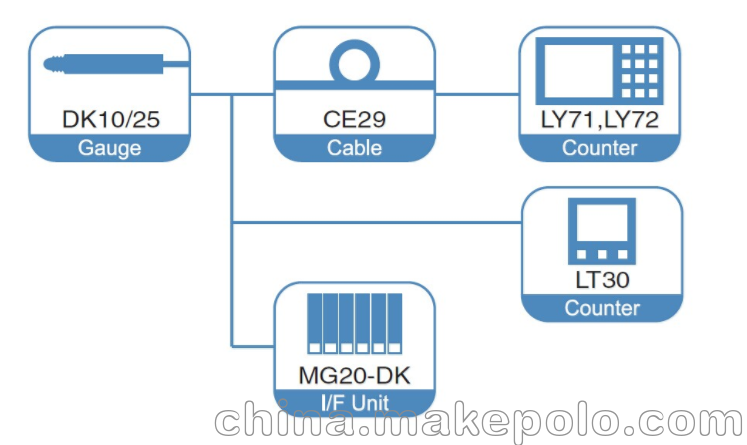

*1:当连结至LT30系列,MG系列和LY70系列时,须先设定解析度,详细资讯请参考相关说明手册.
*2:延长线(选配)请参考P10 DK 802 A/B
*3:标示重量为全重量但不包含线缆以及电气分割功能机盒.
