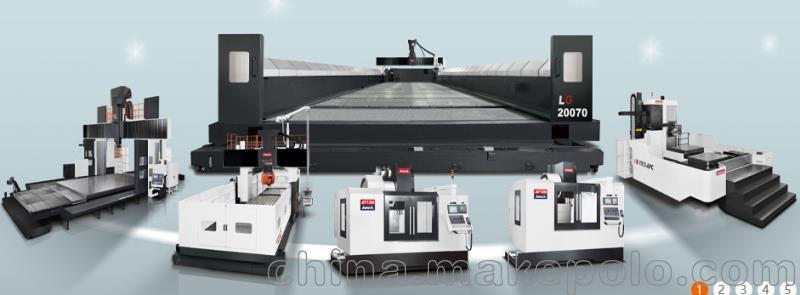

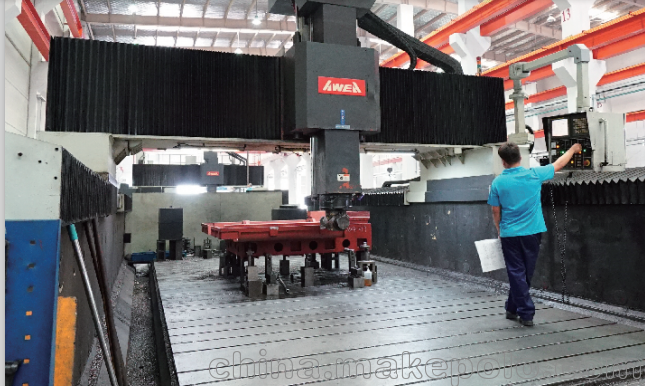

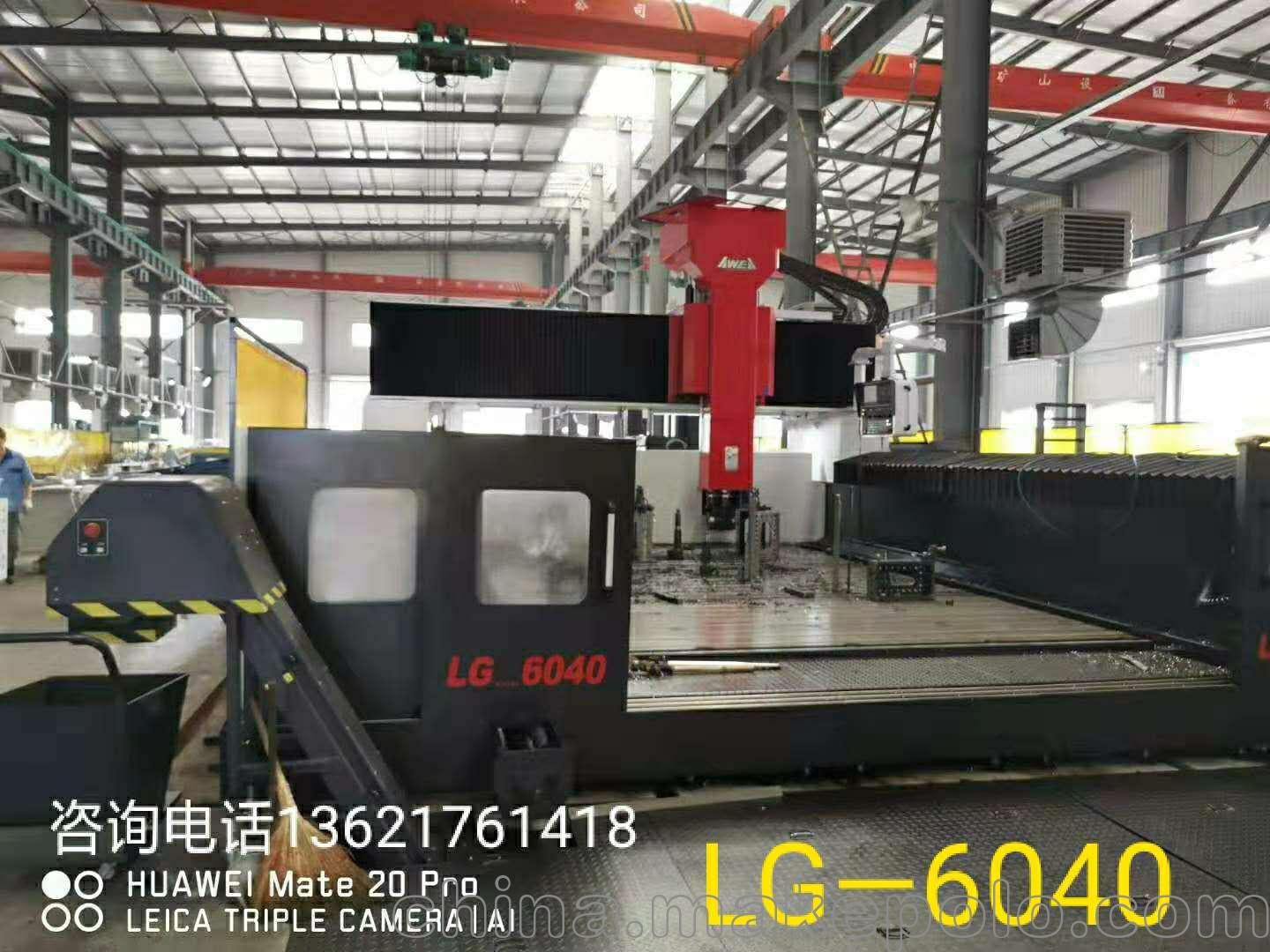

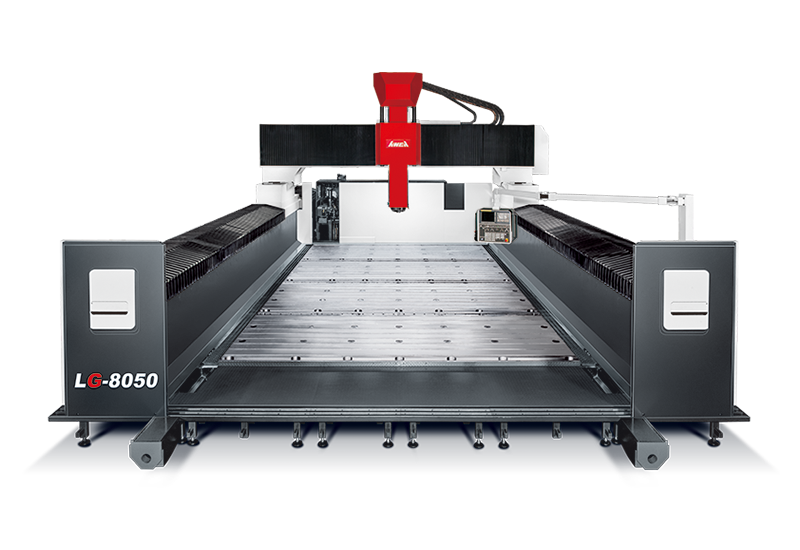

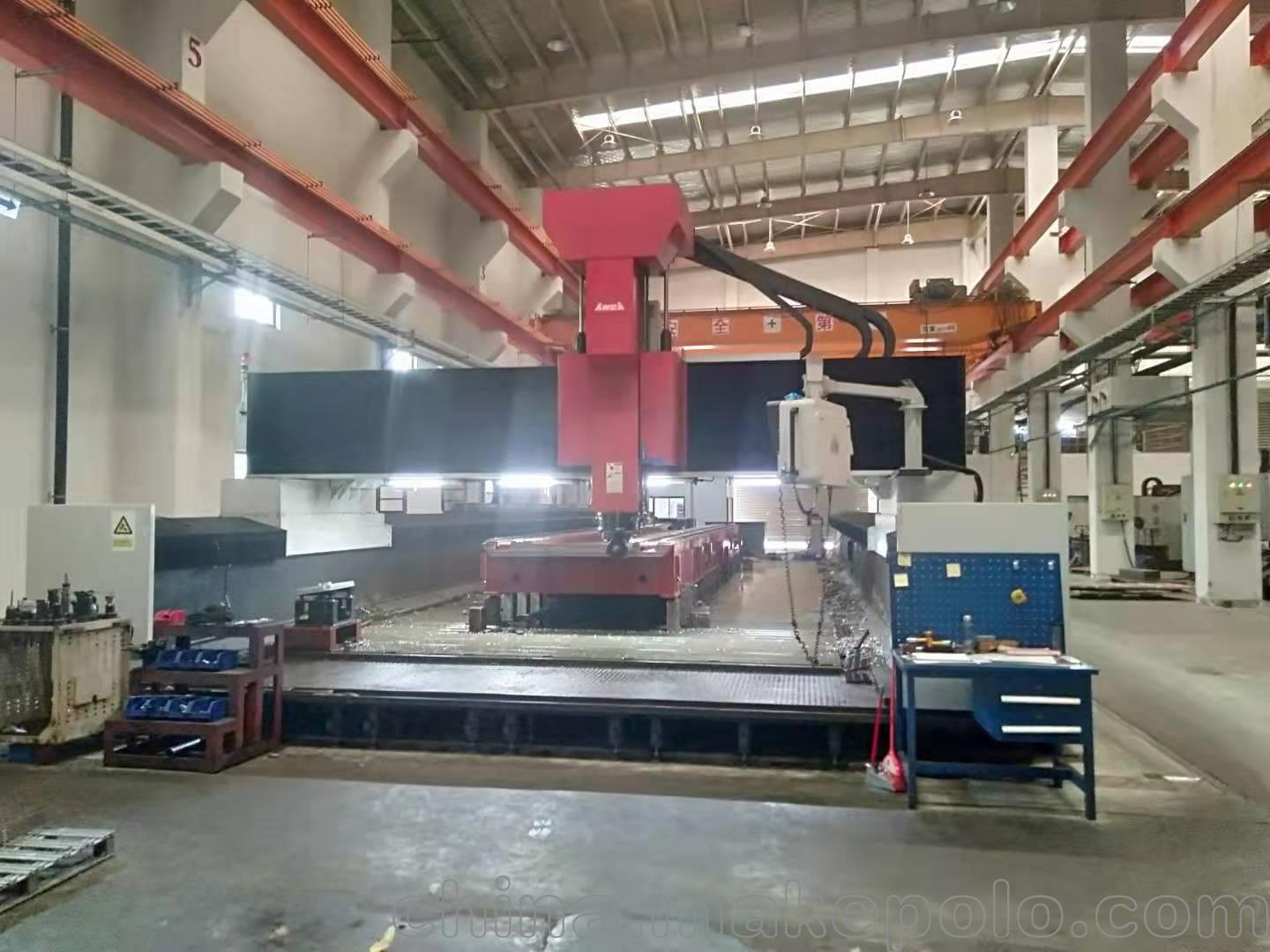

結合模組化設計理念與獨家專利技術，提供 LG 系列商品化超大型加工機之能力，並領先台灣業界推出 7,000 mm 橫樑之超大型加工中心機「 LG-20070 」
重負荷工作台採高剛性雙層結構設計，承載重型工件不易變形。而落地式設計可使得工作台與地基緊密的結合，有效抑制切削震動，確保加工精度雙層結構單層結構模組化 X 軸工作台、側柱等結構皆採模組化設計，X 軸行程可依需求彈性加長，滿足各種超大型工件之加工需求X 軸採用亞崴伺服同動控制技術，可確保最佳之動態精度橫樑下垂調整機構 ( 獨家專利 )有效克服物理極限，降低 7,000 mm 以上超大跨距橫樑之自重變形，確保最佳之加工精度無橫樑調整機構變形量
0.16 mm
有橫樑調整機構變形量趨近於0 mm
所有結構件皆透過 FEM 有限元素分析，具有設計最佳化，結構輕量化等優點，確保整機最佳結構剛性橫樑、側柱皆採高剛性結構設計，且橫樑與滑座接觸面經過精密手工鏟花程序，確保最佳組裝精度、結構強度及均衡負載Z 軸採用重負荷滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升X 軸行程 4 m / 5 m 之機型採用大尺寸雙導螺桿、雙伺服馬達及雙線性光學尺同步控制驅動，將同動誤差降至最低，確保最佳動態精度X 軸行程 6 m 以上之機型
採用專利無背隙齒輪齒條結構搭配 1µm 高解析度之線性光學尺，確保極致的動態精度
最佳化主軸系統中心對稱式主軸系統設計將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做最佳之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
強悍的切削能力頭部採用內包式設計，高剛性、力流效應佳，減少切削懸伸、震動問題Y 軸採用段差式高精密線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短刀具接觸點與橫樑之間距，提升切削能力齒輪式高扭力主軸高低檔強力齒輪箱設計浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量4,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 254 rpm 提供 977 N-m 的最大扭矩輸出，符合重切削加工的需求另可選配 5,000 / 6,000 rpm 齒輪式主軸內藏式高速、高扭力主軸採用 FANUC 內藏式馬達，有效降低主軸旋轉震動量，延長主軸壽命，提升長時間加工精度浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量提供 6,000 rpm 與 8,000 rpm 二種選擇，高扭力設計，在 350 rpm 提供 600 N-m 最大扭矩輸出，充分滿足各種不同產業加工需求
Print this page重要諸元X 軸行程Y 軸行程Z 軸行程主軸鼻端至工作台面距離雙柱間距離 ( 加擋水板 )工作台工作台尺寸 ( X 方向 )工作台尺寸 ( Y 方向 )工作台最大載重主軸主軸馬達 ( 連續 / 30 分 )主軸轉速主軸內孔規格三軸進給X 軸快速進給速率Y 軸快速進給速率Z 軸快速進給速率切削進給速率刀庫刀庫容量最大刀具直徑 / 鄰刀空最大刀具長度最大刀具重量精度定位精度
( JIS B 6338 )定位精度
( VDI 3441 ) / 全長定位精度
( VDI 3441 ) Y / Z 軸重現精度
( JIS B 6338 )重現精度
( VDI 3441 )重現精度
( VDI 3441 ) Y / Z 軸一般規格電力需求氣壓需求 ( 最少 )油壓箱容量潤滑油箱容量切削液容量
| LG-4030 | LG-5030 | LG-6030 | LG-8030 | LG-10030 |
| 4,000 mm | 5,000 mm | 6,000 mm | 8,000 mm | 10,000 mm |
| 3,000 mm | ||||
| 1,000 mm | ||||
| 200 ~ 1,200 mm | ||||
| 3,800 mm ( 3,500 mm ) | ||||
| 4,000 mm | 5,000 mm | 6,000 mm | 8,000 mm | 10,000 mm |
| 2,800 mm | ||||
| 2,500 kg/m² | ||||
| 22 / 26 kW ( 30 / 35 HP ) | ||||
| 4,000 齒輪式主軸 ( 標準 ) 5,000 / 6,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) | ||||
| BT50 ( 7 / 24 ) | ||||
| 12 m/min. | 10 m/min. | 20 m/min. | 20 m/min. | 20 m/min. |
| 15 m/min. | ||||
| 10 m/min. | ||||
| 10 m/min. | ||||
| 32 | ||||
| Ø 127 / 215 mm | ||||
| 350 mm | ||||
| 20 kg | ||||
| ± 0.015 mm / 全長 | ||||
| P = 0.025 mm | P = 0.030 mm | P = 0.035 mm | P = 0.040 mm | P = 0.050 mm |
| P = 0.025 mm / 全長 | ||||
| ± 0.003 mm | ||||
| Ps = 0.018 mm | Ps = 0.022 mm | Ps = 0.026 mm | Ps = 0.030 mm | Ps = 0.038 mm |
| Ps = 0.020 mm | ||||
| 220 ± 10 % | ||||
| 5 ~ 8 kg/cm² | ||||
| 120 liter | ||||
| 6 liter | ||||
| 1,100 liter | ||||
機器重量依選配規格而有所差異，實際重量資訊請洽亞崴業務人員
本型錄之規格如有變更，恕不另行通知
