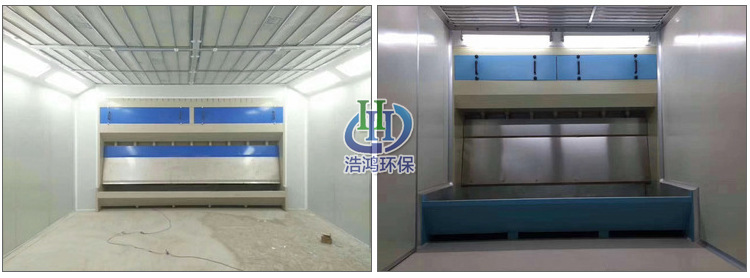

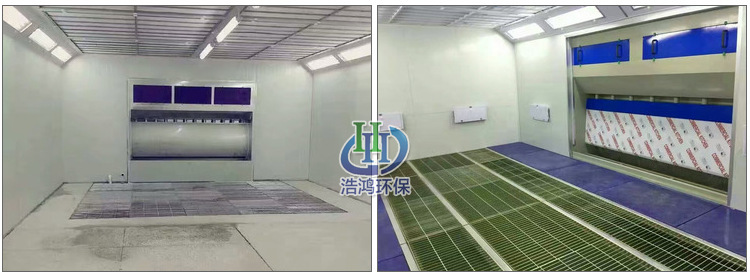

水帘式喷漆室的排气系统主要由挡板式汽水分离器、排风风机和若干排气管道等组成。属于大风量低浓度排放。汽水分离器位于水帘板的后面，为迷宫结构，可有效地将空气中所含的水雾分离、凝结，回流至循环水槽，防止过分丢液。过滤系统全部设计成方便可拆式结构，以便于日常清理维护。

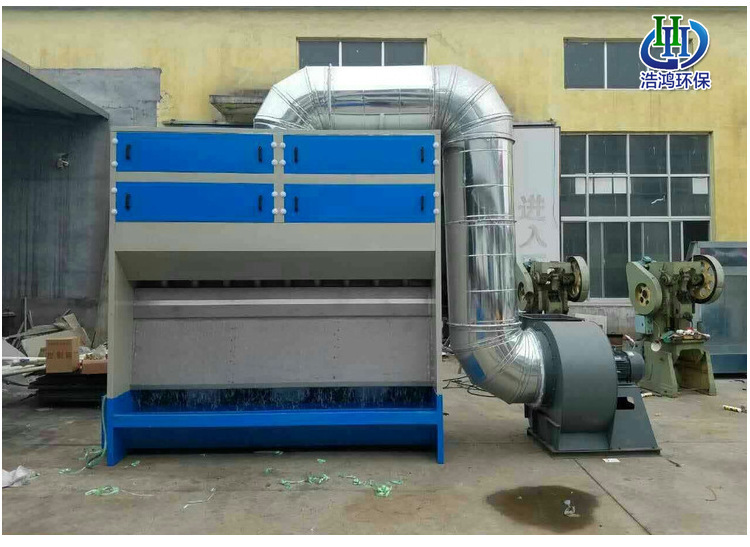

    排风风机置于操作室体外的钢支架平台上。风机和支架间安装有减振器，风机进风口前部装有风量调节阀门和软连接，电机和风机之间为“A”型连接传动。通过水帘下部的缝隙、喷淋式集气筒和汽水分离器排风风机可将操作室内的空气抽出。排风风机的风量与送风系统送风量相匹配，使操作室内形成微正压，并在喷漆操作面形成稳定的空气流。为保证工件表面喷漆的均匀性，在喷漆室内设有两套可调速式皮带摩擦自转装置，正、反自转转速在：90~120rpm。后部设有均压送风室。静压送风室设有均风层和天井滤网。鲜风供给系统送来的洁净空气经进均压室的均压后再经过无纺布均风层后相对平稳、均匀地压向操作室，操作区的截面风速按0.8m/s设计，总送风量：19500m3/Hr，均风室选用1.5mm优质镀锌钢板制作.

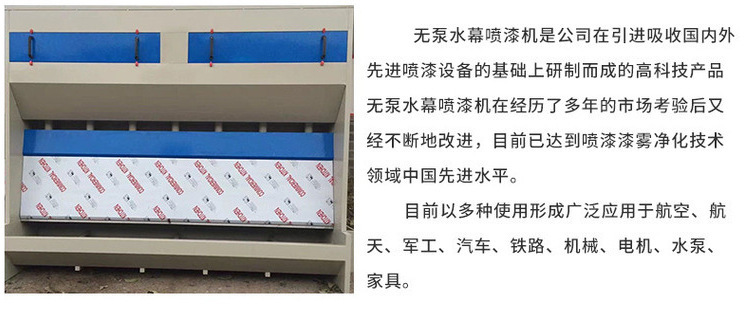

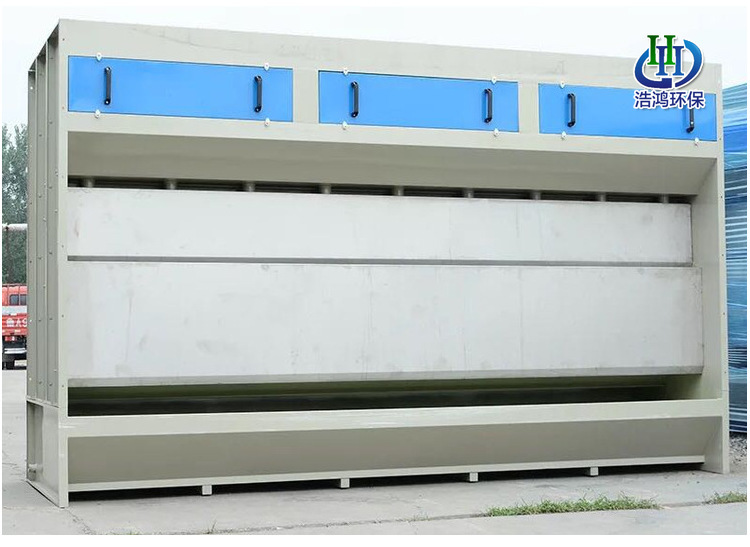

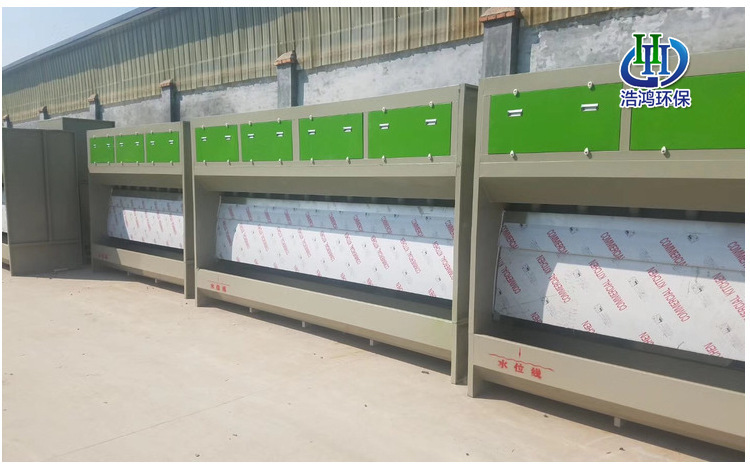

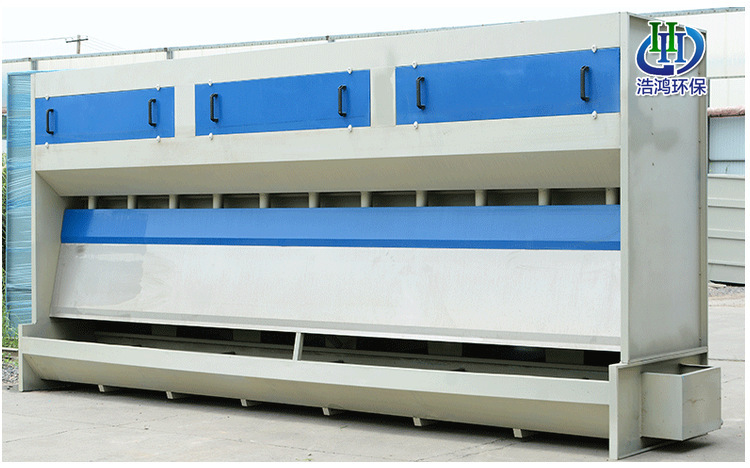

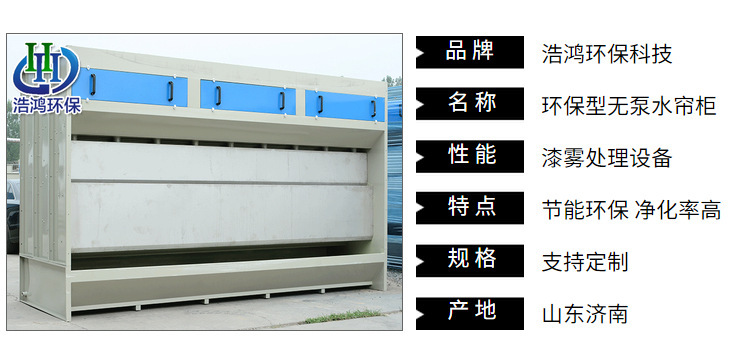

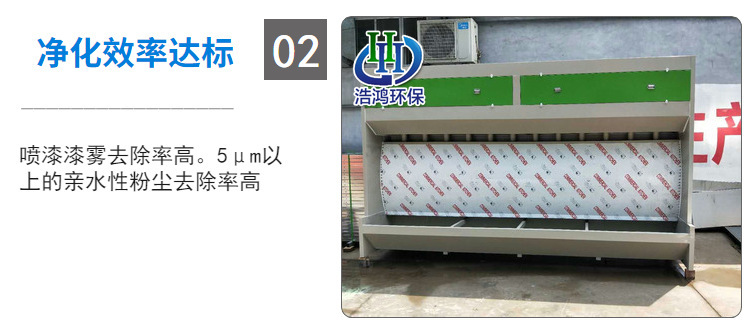

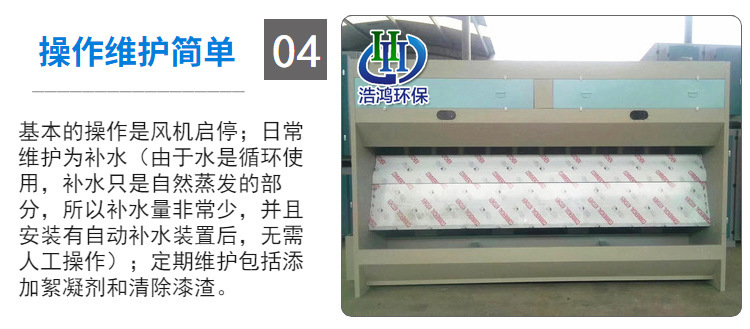

    水帘喷漆柜台其使用最为普遍，它是利用水的“皮膜”效应与滞性使油漆和水混合而使油漆与空气脱离，由于加装了二次喷淋统，使水濂柜的废漆去除率达到98%以上，特别适合五金塑胶制品的涂装

1、采用激浪大水幕使喷涂过程产生的多余油漆，被水幕结合吸收，达到净化环境确保员工身体健康的目的，又能使喷漆的工件表面增强光洁度。；

2、大型整块水幕采用不锈钢板制成，防锈及防侵蚀效果极佳；

3、循环水系统，采用离心心式水泵，设有过滤保护；

4、风机采用离心式低噪声风机；

5、 可人工操作，也可结合运输带形成系统的自动流水生产线适用于五金、塑胶、玩具、眼镜、合金等等喷涂，该机操作简单，使用稳定、安全，是一种新型的、值得大力推广的环保设备。
