概述：

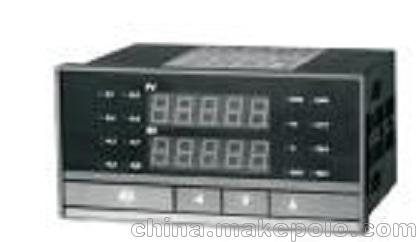

SAIL-ZKZ-III电厂转速监控装置可以同时输入两路信号测量，显示机组转速/频率、转速百分比/转速值等，还具有传感器的断线报警、故障（蠕动）报警以及对应机组转速8个报警点输出等功能。

    该测控仪充分利用单片机的特长，实现了精度高、功能强、高可靠、易操作等优点。其最突出的优点在于只与测量信号的频率有关而与信号电压幅值无关，因而特别适合低残压信号的测量。它集频率表、转速表、转速继电器、转速测试仪表于一体。不用担心转速接点出口值因长期运行而变化，提高了可靠性，该测控仪还能保存记忆当前机组转速值，这给机组甩负荷实验，事故过速分析带来极大方便。测控仪采用回差方式消除出口继电器抖动，对于机组刹车引起的波形畸变，则采用闭锁方式防止输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。

该仪表还具有标准电流输出、Modbus-RTU模式RS485通讯接口，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。

技术指标：

测量输入信号：一路标准脉冲信号，测量转速；一路PT信号，测量发电机输出频率

测量频率范围：PT为0.3~150Hz/0.2~250V，标准脉冲信号0 ~ 8KHz

测量精度：0.1 ％士1 字

显示内容：机组转速/频率、转速百分比/转速值

输出信号：八路报警继电器，每点可在0~200%的范围内自由设定；一路发动机组蠕动故障报警；一路断线报警

输出触点容量：A1~A8为5A/250VAC、5A/30VDC；故障和断线为3A/250VAC、3A/30VDC

模拟量输出：4 ~ 20mA 、0 ~ 10mA 、0 ~ 20mA

通讯输出：Modbus-RTU模式，RS485接口，波特率为19200 bit/s

值记忆：能记忆显示转速大值，可由用户清除

工作环境：温度0~50 ℃ 湿度：< 85 %

工作电源：开关电源100~260VAC/DC

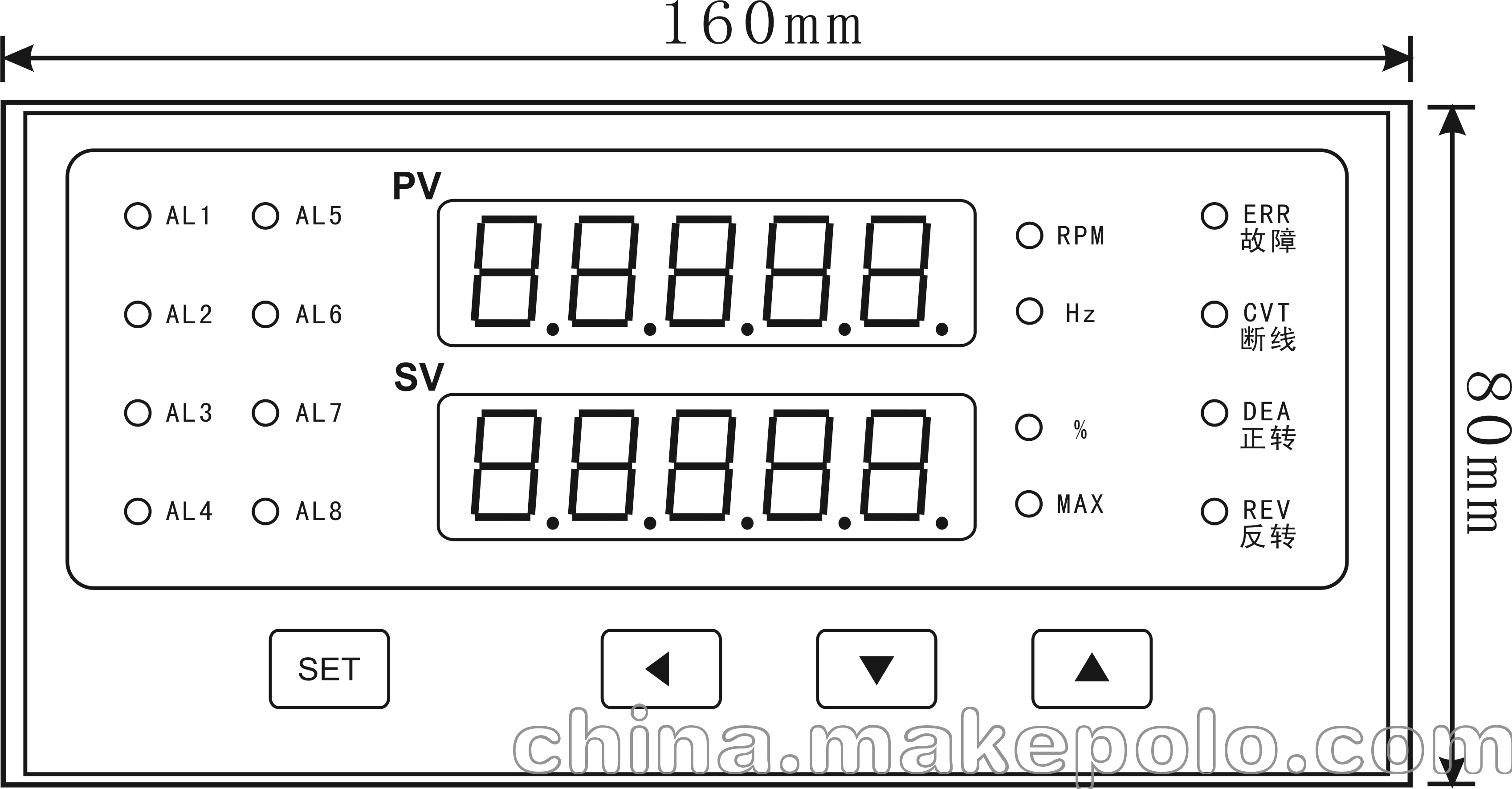

外形尺寸： 160×80×125mm 开孔尺寸：152×76mm

功耗：5W
