伟铭光电微焦点X-ray点料机

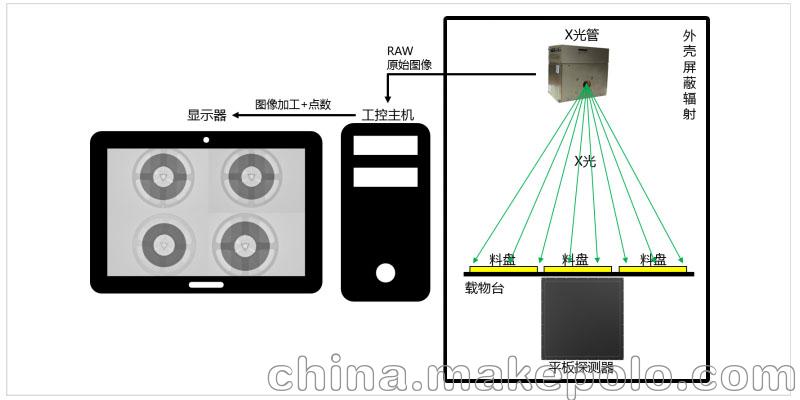

▋ 设备工作原理图
▋ 设备优势
● X射线源采用美国封闭式X光管,寿命长,免维护。
● 17英寸超清平板探测器,淘汰了扫描式探测器。
● 超快速点料,一个7英寸(约180mm)料盘约7秒,四个7英寸或一个15英寸(约380mm)料盘约10秒。
● 可点最大17英寸(约430mm)直径/长宽的,含防潮袋的料盘或Jedec料盘等。
● 支持对MES、ERP等系统对接,软件算法永久更新。
▋ 设备参数
X射线源
类型
封闭式、微焦斑
管电压
80kV
管电流
700μA
焦斑尺寸
30μm
平板探测器
超清数字平板
有效面积
427mm*427mm
像素尺寸
139μm
分辨率
3072*3072
料盘点料
最大尺寸
17英寸(约430mm)
最大高度
85mm
最小元器件
英制01005(公制0402)
点料速度
约7-10秒
点料精度
大于99.9%
整机
尺寸
长1000mm,宽1300mm,高1920mm
净重
850kg
电源
AC110-220V 50/60HZ
最大功率
1500W
工控电脑
I7-6700 CPU, 8G RAM, 240GB SSD
显示器
24寸HDMI显示器
附带功能
条码扫描
配备扫码枪,可扫描条形码、二维码
打印标签
点料后自动打印物料编码和对应数量
管理系统对接
MES、ERP等
安全保障
辐射泄露量
无,国际标准:低于1微西弗。
后门安全互锁
一旦开门X光管立即断电,门开时无法开启X光。
托盘防撞保护
托盘伸出后,周边有钢板保护,防止被撞击变形。
防夹手安全光栅
人手一旦进入托盘运动范围就会触发安全光栅,托盘立即停下,软件同时弹出提示,当人手离开且软件点击确认后,方可继续。
急停按钮
位于操作位旁,按下立刻断电。
▋ 速度和准确率
截至目前,各尺物料的点料时间和准确率如下。随着我们的算法更新换代,点料速度会越来越快,准确率越来越高。
料盘尺寸
物料大小(英寸)
精度
重复精度
7英寸(180mm)
01005
99.8%
99.99%
7-10s
0201
99.9%
0402
0603
10英寸(254mm)
1206
15英寸(380mm)
8-10s

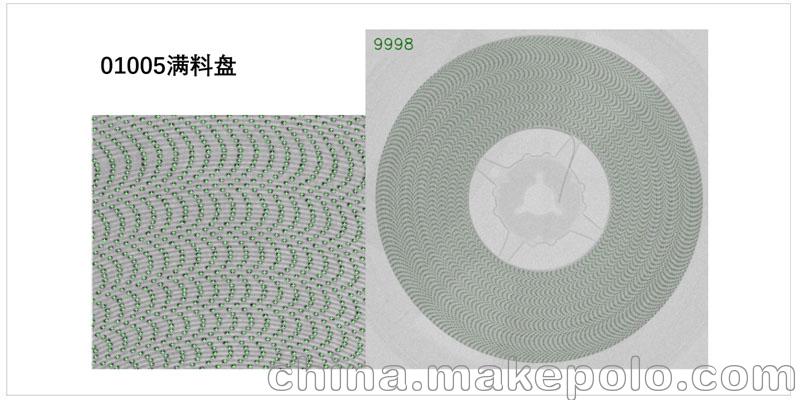

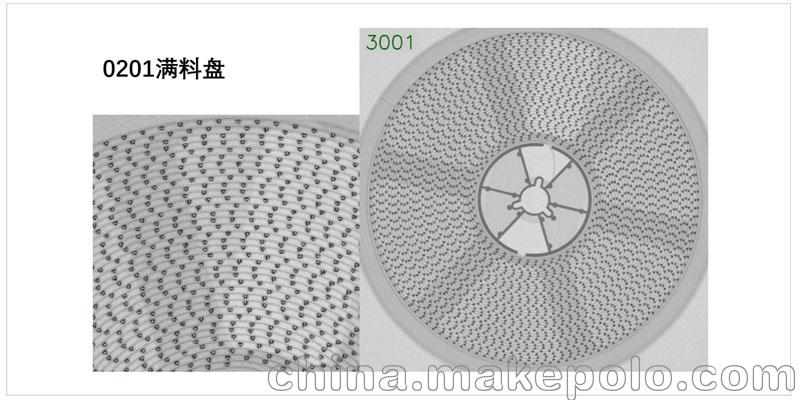

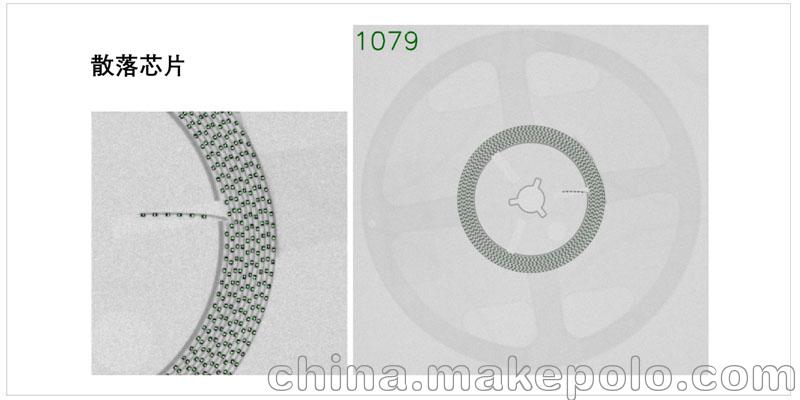

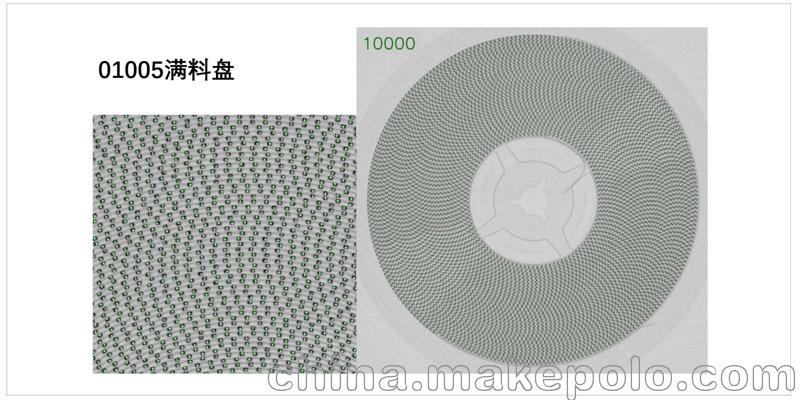

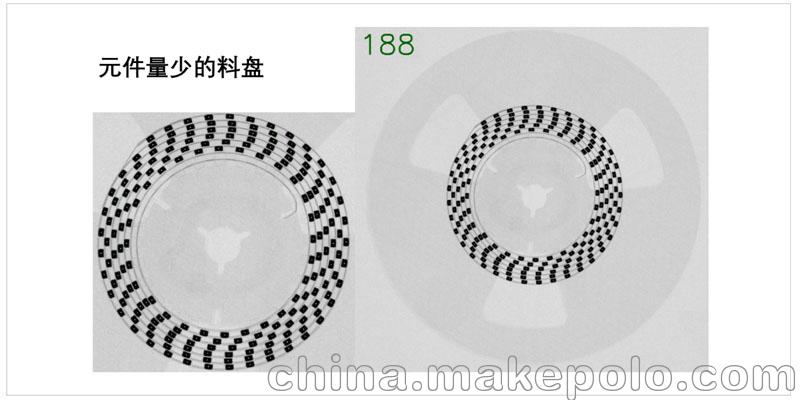

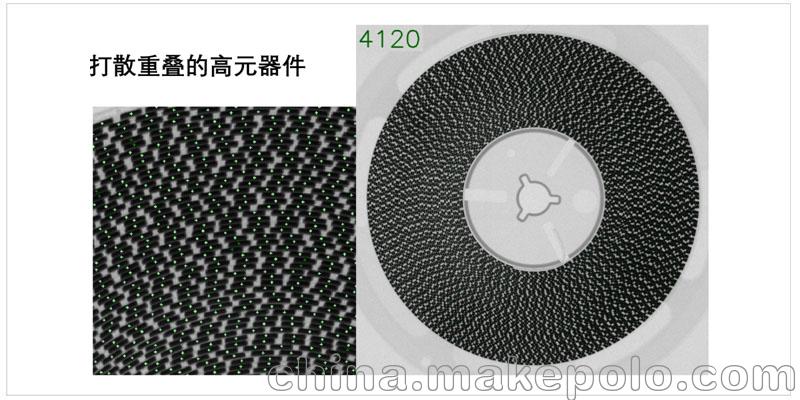

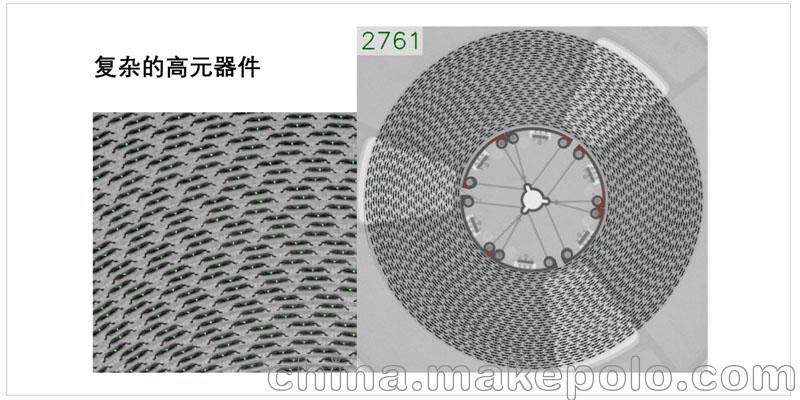

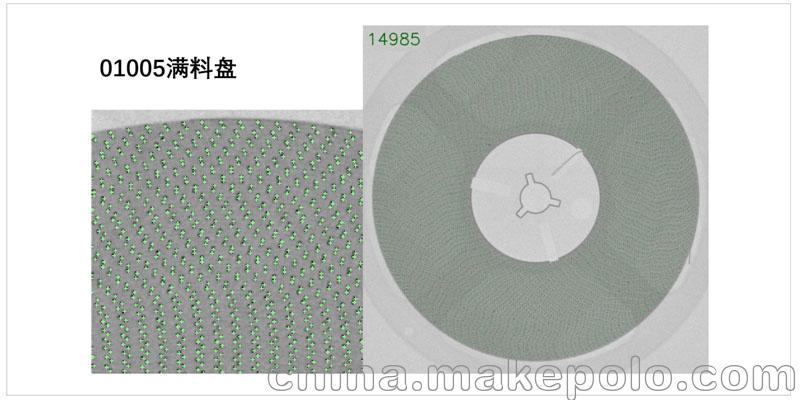

▋ 样图
