外观新颖，安装简易
产品种类齐全
类型：单倍距离型、2倍距离型、屏蔽型、非屏蔽型
尺寸：M8、M12、M18、M30

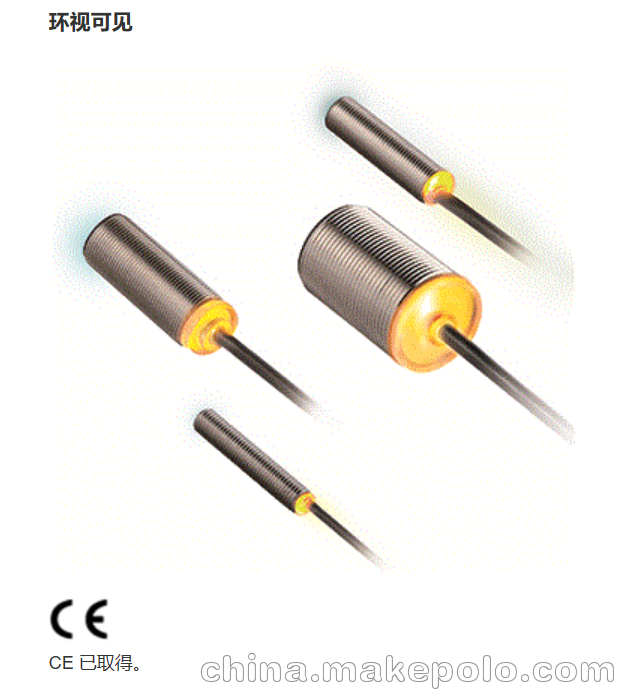

末端透明盖设计，使得内部橙色指示灯可将末端照亮，扩大可视角度，环视可见。 |
接近时ONGX-108MAGX-112MAGX-118MAGX-130MAGX-108MA-PGX-112MA-PGX-118MA-PGX-130MA-P离开时ONGX-108MBGX-112MBGX-118MBGX-130MBGX-108MB-PGX-112MB-PGX-118MB-PGX-130MB-P最大工作距离(注2)稳定检测范围(注2)标准检测物体CE标志适用的指令
应差
重复精度电源电压消耗电流输出最大反应频率工作状态指示灯环
境
性
能保护构造使用环境温度使用环境湿度耐电压绝缘电阻耐振动耐冲击材质电缆电缆延长重量(注3)
| 1.5mm±10% | 2mm±10% | 5mm±10% | 10mm±10% |
| 0mm~1.2mm | 0mm~1.6mm | 0mm~4mm | 0mm~8mm |
| 铁板8mm×8mm×t1mm | 铁板12mm×12mm×t1mm | 铁板18mm×18mm×t1mm | 铁板30mm×30mm×t1mm |
| EMC指令、RoHS指令 | |||
| 工作距离的20%以下(使用标准检测物) | |||
| 工作距离的5％以下 | |||
| 12V～24V DC±10%，脉动P-P10%以下 | |||
| 15mA以下 | 20mA以下 | ||
NPN开路集电极晶体管 • 最大流入电流： 100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下 | |||
| 2kHz | 1.5kHz | 1kHz | 0.5kHz |
| 橙色LED指示灯(输出ON时亮起) | |||
| IP67(IEC) | |||
| 使用温度-25℃～+70℃，储存时：-40℃～+80℃ | |||
| 85%RH以下(使用环境温度为+70℃时) | |||
| 在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟 | |||
| 所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表 | |||
| 在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时 | |||
在X、Y和Z各方向上可承受加速度为500m/s2(约50G)的冲击三次 | |||
| 壳体：黄铜镀镍(除GX-108壳体为不锈钢)，前塞：PBT，后塞：PC | |||
| 截面积为0.2mm2(除GX-108的截面积为0.1mm2)的3芯橡胶电缆，长度为2m | |||
| 截面积为0.3mm2以上的电缆全长可延长至100m | |||
| 约45g | 约95g | 约115g | 约175g |
(注1) 无指定时的测量条件为使用环境温度=+23℃。
(注2) 最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3) 该重量中包含两个螺母的重量。
类型单倍距离非屏蔽型型号
接近时ONGX-108MLAGX-112MLAGX-118MLAGX-130MLAGX-108MLA-PGX-112MLA-PGX-118MLA-PGX-130MLA-P离开时ONGX-108MLBGX-112MLBGX-118MLBGX-130MLBGX-108MLB-PGX-112MLB-PGX-118MLB-PGX-130MLB-P最大工作距离(注2)稳定检测范围(注2)标准检测物体CE标志适用的指令
应差
重复精度电源电压消耗电流输出最大反应频率工作状态指示灯环
境
性
能保护构造使用环境温度使用环境湿度耐电压绝缘电阻耐振动耐冲击材质电缆电缆延长重量(注3)
| 2mm±10% | 4mm±10% | 8mm±10% | 15mm±10% |
| 0mm~1.6mm | 0mm~3.2mm | 0mm~6.4mm | 0mm~12mm |
| 铁板8mm×8mm×t1mm | 铁板12mm×12mm×t1mm | 铁板24mm×24mm×t1mm | 铁板45mm×45mm×t1mm |
| EMC指令、RoHS指令 | |||
| 工作距离的20%以下(使用标准检测物) | |||
| 工作距离的5％以下 | |||
| 12V～24V DC±10%，脉动P-P10%以下 | |||
| 10mA以下 | 15mA以下 | 20mA以下 | |
PNP开路集电极晶体管 • 最大源电流：100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下 | |||
| 1kHz | 0.8kHz | 0.4kHz | 0.1kHz |
| 橙色LED指示灯(输出ON时亮起) | |||
| IP67(IEC) | |||
| 使用温度-25℃～+70℃，储存时：-40℃～+80℃ | |||
| 85%RH以下(使用环境温度为+70℃时) | |||
| 在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟 | |||
| 所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表 | |||
| 在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时 | |||
在X、Y和Z各方向上可承受加速度为500m/s2(约50G)的冲击三次 | |||
| 壳体：黄铜镀镍(除GX-108壳体为不锈钢)、前塞：PBT、后塞：PC | |||
| 截面积为0.2mm2(除GX-108的截面积为0.1mm2)的3芯橡胶电缆，长度为2m | |||
| 截面积为0.3mm2以上的电缆全长可延长至100m | |||
| 约45g | 约95g | 约110g | 约180g |
(注1) 无指定时的测量条件为使用环境温度=+23℃。
(注2) 最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3) 该重量中包含两个螺母的重量。
类型2倍距离屏蔽型型号
接近时ONGX-108MKAGX-112MKAGX-118MKAGX-130MKAGX-108MKA-PGX-112MKA-PGX-118MKA-PGX-130MKA-P离开时ONGX-108MKBGX-112MKBGX-118MKBGX-130MKBGX-108MKB-PGX-112MKB-PGX-118MKB-PGX-130MKB-P最大工作距离(注2)稳定检测范围(注2)标准检测物体CE标志适用的指令
应差
重复精度电源电压消耗电流输出最大反应频率工作状态指示灯环
境
性
能保护构造使用环境温度使用环境湿度耐电压绝缘电阻耐振动耐冲击材质电缆电缆延长重量(注3)
| 2mm±10% | 4mm±10% | 8mm±10% | 15mm±10% |
| 0mm~1.6mm | 0mm~3.2mm | 0mm~6.4mm | 0mm~12mm |
| 铁板8mm×8mm×t1mm | 铁板12mm×12mm×t1mm | 铁板24mm×24mm×t1mm | 铁板45mm×45mm×t1mm |
| EMC指令、RoHS指令 | |||
| 工作距离的20%以下(使用标准检测物) | |||
| 工作距离的5％以下 | |||
| 12V～24V DC±10%，脉动P-P10%以下 | |||
| 10mA以下 | 15mA以下 | 22mA以下 | |
NPN开路集电极晶体管 • 最大流入电流： 100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下 | |||
| 1.5kHz | 1kHz | 0.5kHz | 0.25kHz |
| 橙色LED指示灯(输出ON时亮起) | |||
| IP67(IEC) | |||
| 使用温度-25℃～+70℃，储存时：-40℃～+80℃ | |||
| 85%RH以下(使用环境温度为+70℃时) | |||
| 在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟 | |||
| 所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表 | |||
| 在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时 | |||
在X、Y和Z各方向上可承受加速度为500m/s2(约50G)的冲击三次 | |||
| 壳体：黄铜镀镍(除GX-108壳体为不锈钢)，前塞：PBT，后塞：PC | |||
| 截面积为0.2mm2(除GX-108的截面积为0.1mm2)的3芯橡胶电缆，长度为2m | |||
| 截面积为0.3mm2以上的电缆全长可延长至100m | |||
| 约45g | 约95g | 约115g | 约175g |
(注1)无指定时的测量条件为使用环境温度=+23℃。
(注2)最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3)该重量中包含两个螺母的重量。
类型2倍距离非屏蔽型型号
接近时ONGX-108MLKAGX-112MLKAGX-118MLKAGX-130MLKAGX-108MLKA-PGX-112MLKA-PGX-118MLKA-PGX-130MLKA-P离开时ONGX-108MLKBGX-112MLKBGX-118MLKBGX-130MLKBGX-108MLKB-PGX-112MLKB-PGX-118MLKB-PGX-130MLKB-P最大工作距离(注2)稳定检测范围(注2)标准检测物体CE标志适用的指令
应差
重复精度电源电压消耗电流输出最大反应频率工作状态指示灯环
境
性
能保护构造使用环境温度使用环境湿度耐电压绝缘电阻耐振动耐冲击材质电缆电缆延长重量(注3)
| 4mm±10% | 8mm±10% | 16mm±10% | 30mm±10% |
| 0mm~3.2mm | 0mm~6.4mm | 0mm~12.8mm | 0mm~24mm |
| 铁板12mm×12mm×t1mm | 铁板24mm×24mm×t1mm | 铁板48mm×48mm×t1mm | 铁板90mm×90mm×t1mm |
| EMC指令、RoHS指令 | |||
| 工作距离的20%以下(使用标准检测物) | |||
| 工作距离的5％以下 | |||
| 12V～24V DC±10%，脉动P-P10%以下 | |||
| 10mA以下 | 15mA以下 | 22mA以下 | |
PNP开路集电极晶体管 • 最大源电流：100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下 | |||
| 1kHz | 0.8kHz | 0.4kHz | 0.1kHz |
| 橙色LED指示灯(输出ON时亮起) | |||
| IP67(IEC) | |||
| 使用温度-25℃～+70℃，储存时：-40℃～+80℃ | |||
| 85%RH以下(使用环境温度为+70℃时) | |||
| 在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟 | |||
| 所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表 | |||
| 在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时 | |||
在X、Y和Z各方向上可承受加速度为500m/s2(约50G)的冲击三次 | |||
| 壳体：黄铜镀镍(除GX-108壳体为不锈钢)、前塞：PBT、后塞：PC | |||
| 截面积为0.2mm2(除GX-108的截面积为0.1mm2)的3芯橡胶电缆，长度为2m | |||
| 截面积为0.3mm2以上的电缆全长可延长至100m | |||
| 约45g | 约90g | 约110g | 约180g |
(注1)无指定时的测量条件为使用环境温度=+23℃。
(注2)最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3)该重量中包含两个螺母的重量。
