概述
电力系统由发电、变电、输电、配电、用电几个环节组成，其中变压器是一个十分重要的元件，它的安全运行对电力系统起着十分重要的作用。变压器在运行过程中，绕组中的铜耗和铁芯中的铁耗都转变为热能，使变压器各个部分的温度升高，变压器的使用寿命主要由绝缘老化程度决定，绝缘老化主要是由温度变化造成的。研究结果表明：在超越设计温度情况下，温度每升高6℃，变压器的使用寿命就要减少一半，这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。
在110kv、220kv、500kv、1000kv的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式，其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。变压器风冷智能控制柜就是针对着三种冷却方式而设计的智能型控制柜。它可以实现远方自动和就地手动控制方式，并可以把各种信息上传显示和下行控制设定，对变压器整个冷却系统实现优控制，达到节能和延长散热器使用寿命的目的。

使用环境条件

1、安装地点：户外、户内

2、周围环境温度

高：+55℃ 低：-40℃ 大日温差：25K 日照强度：0.1w/cm²

3、海拔高度：2000米以下

4、大风速：35m/s

5、地震烈度：8度 水平加速度：0.3g 垂直加速度：0.15g

6、污秽等级：Ⅲ级（2.8kv/cm）

7、覆冰厚度：10mm

功能特点

1）采用双电源互投，一主一备方式确保供电高可靠性。

2）控制器采用宽温高级元器件，其工作温度范围可达-40℃~+85℃，完全适用于户外严酷高温、低温环境条件。

3）在自动控制模式失效的情况下可自动转入手动控制模式。

4）可与电厂DCS、无人值守变电站主系统进行通讯及联络，以便把各种信号上行和下行通讯。

5）既可以按温度和负载的开关量进行控制，也可以按温度和负载的模拟量进行可靠控制。

6）控制柜内部加热冷却系统采用机械和电子双模式控制。

外形与地基安装图

柜体采用2.0mm不锈钢或冷轧钢板制成，尺寸为：W×D×H(宽×深×高)，前后开门,分上下两层箱体结构。

根据变压器冷却器组数不同，柜体尺寸会有一定调整。

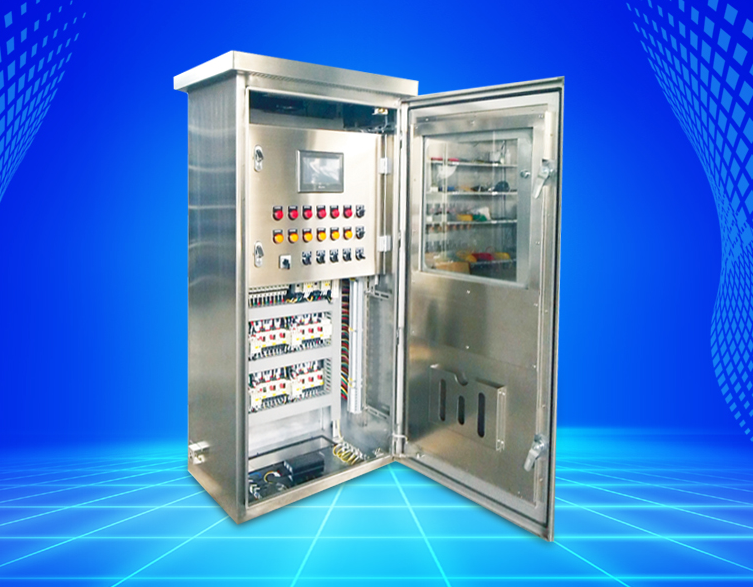

柜体示意图：
