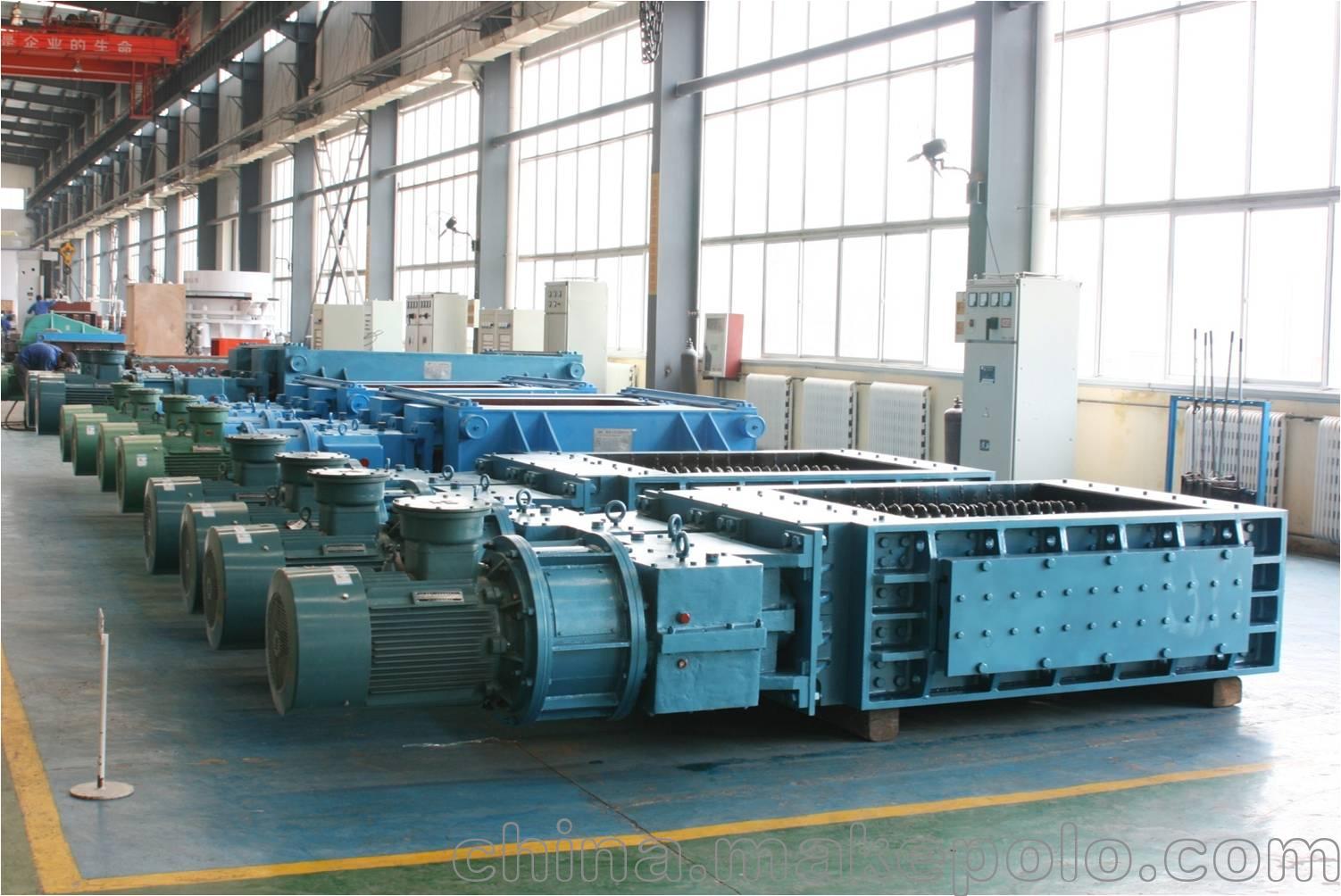

主要由电控系统、机体、联轴器、减速器、液力偶合器、 电动机、滚轮托架、集中润滑系统等部分组成。

1）电控系统

电控系统可以实现破碎机主电机的启停实现对破碎机保护功能。

2）机体

机体是破碎机的主体部分，按箱式结构模块化设计。物料可以倾倒在整个机体上部，使入料口与出料口最大化，使筛分功能更加有效，同时高度实现最低化，减少整机重量。

3）减速器

 输入轴与液力偶合器联接，输出轴通过齿式联轴器与齿辊联接。

4）液力偶合器

 限矩型水介质液力偶合器用于电动机和减速器的联接。

减小起动时的冲击和振动；破碎机过载时能实现自动过载保护功能并实现系统功率平衡作用；能实现煤矿井下防爆要求。

5） 电动机

6）滚轮托架

滚轮托架安装在破碎机和备用料仓下方，将破碎机与备用料仓连为一体。

7）集中润滑系统

本机采用电动润滑脂泵集中润滑齿辊上的4个轴承，每个轴承均采用8个注油点，定点、定时、定量润滑，保证轴承最高温度≤75℃，运行中无向外泄露现象。

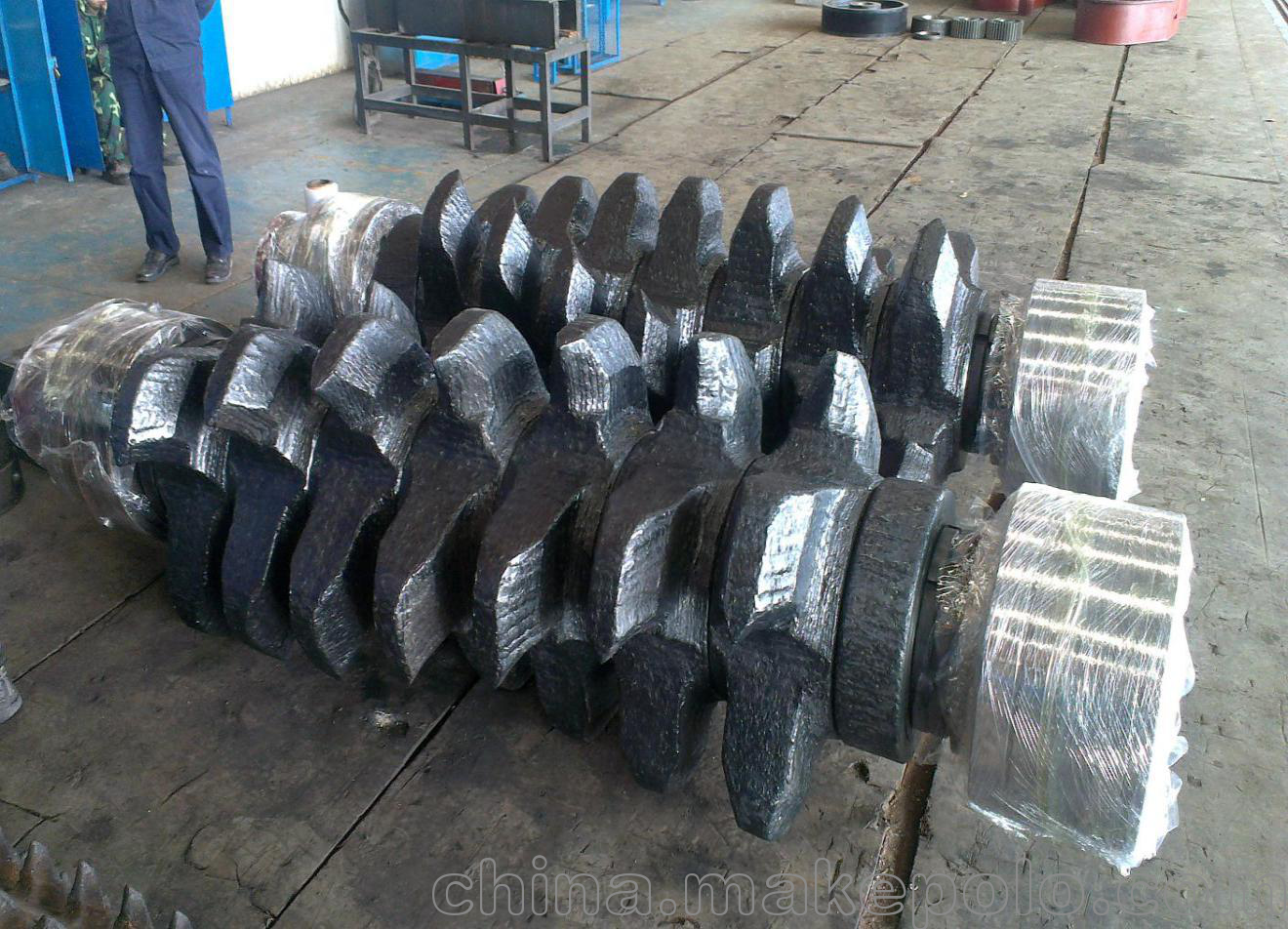

8）齿辊

齿辊是破碎机的关键工作部分，特殊的齿形设计分别对物料进行筛分与破碎。破碎齿采用特殊材料，保证破碎齿的强度和耐磨性能。
