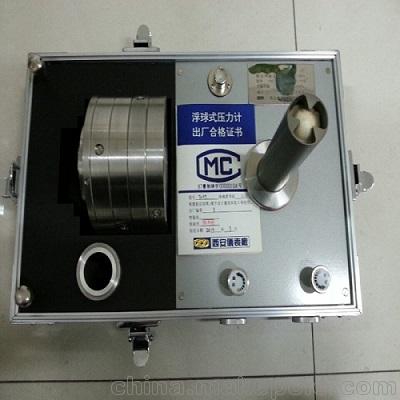

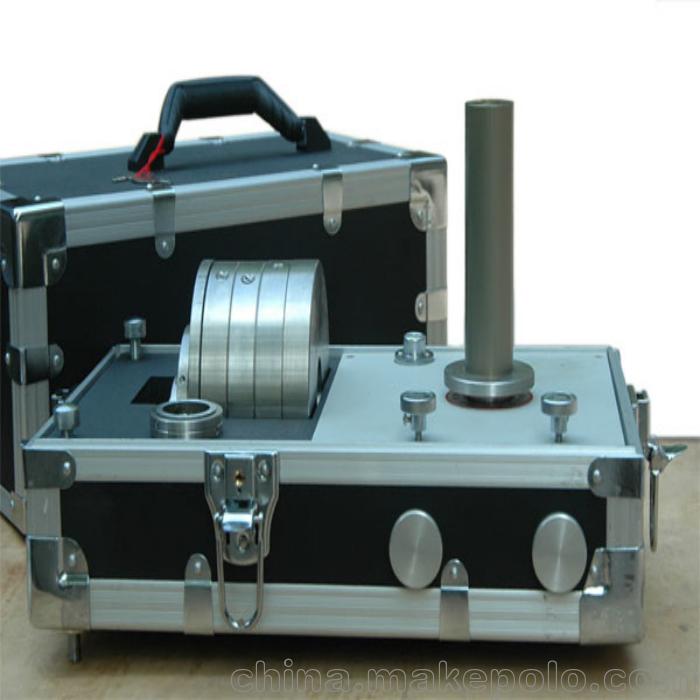

Y047浮球压力计,Y055浮球压力计,Y055A浮球压力计
浮球式压力计是以压缩空气或氮气作为压力源，以精密浮球处于工作状态时的球体下部的压力作用面积为浮球有效面积的一种气动负荷式压力计。精密浮球置于筒形的喷嘴内部，专用砝码通过砝码架作用在球体的顶端，喷嘴内的气压作用在球体下部，使浮球在喷嘴内飘浮起来。当已知质量的专用砝码所产生的重力与气压的作用力相平衡时，浮球式压力计便输出一个稳定而的压力值。
浮球压力计主要用于计量室、实验室以及生产或科学实验环节作为压力基准器使用，也有将浮球压力计直接应用于高可靠性监测环节对当地其它仪表的表决监测。浮球压力计的精度等级为： 0.05级。
Y047型 浮球压力计技术参数 |
项目 | 参数 |
输出压力范围 （MPa） | 0.001～0.25 |
精度等级 （%） | ±0.05 |
工作温度 （℃） | 15～30 |
温度系数 （ /℃） | 1.7×10-5 |
额定气源压力 （MPa） | 0.5 |
zui高气源压力 （MPa） | 0.7 |
zui低气源压力 （MPa） | 输出压力的1.5倍（低于0.3MPa时为0.3MPa） |
额定气源压力时的耗气量 （l/h） | ≤150 |
外形尺寸 （mm） | 380×240×260 |
重量 （kg） | ≈15 |
Y047型 浮球压力计标配砝码 |
砝码名称 | 砝码的标志（MPa） | 标配数量（个） |
标配砝码 | 0.05 | 4 |
0.02 | 1 |
0.01 | 2 |
0.005 | 1 |
0.002 | 1 |
0.001 | 2 |
短砝码架 | 0.001 | 1 |
长砝码架 | 0.005 | 1 |
Y055型、Y055A型 浮球压力计标配砝码 | |
砝码名称 | 砝码的标志（MPa） | 标配数量（个） | |
Y055型 | Y055A型 | |
标配砝码 | 0.05 | 11 | 7 | |
0.02 | 1 | 1 | |
0.01 | 2 | 2 | |
0.005 | 1 | 1 | |
长砝码架 | 0.005 | 1 | 1 | |
